德国海军装甲的参数规格

seven_nana · 发表于 2014-7-24 00:25

本帖最后由 seven_nana 于 2017-6-22 19:28 编辑

德国海军装甲的参数规格

本帖内容未经允许不得转载

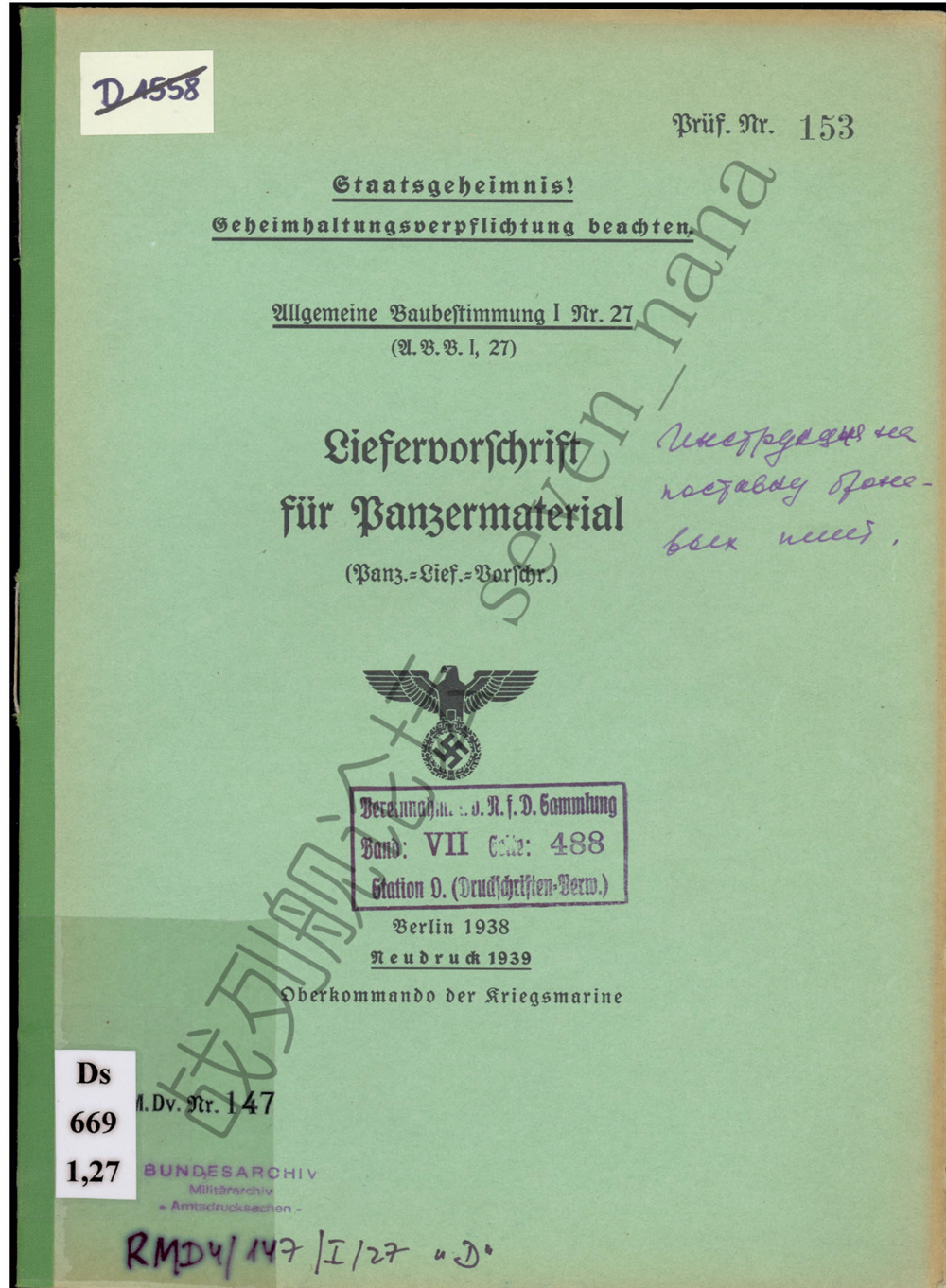

本文的参考资料是德国海军的官方手册M.Dv Nr. 147 Allgemeine Baubestimmung I Nr.27 Liefervorschrift für Panzermaterial

原始档案内容较多，且使用的是哥特字体，阅读起来颇为累人，故此处我只翻译了其中的装甲类型说明与机械参数规格。

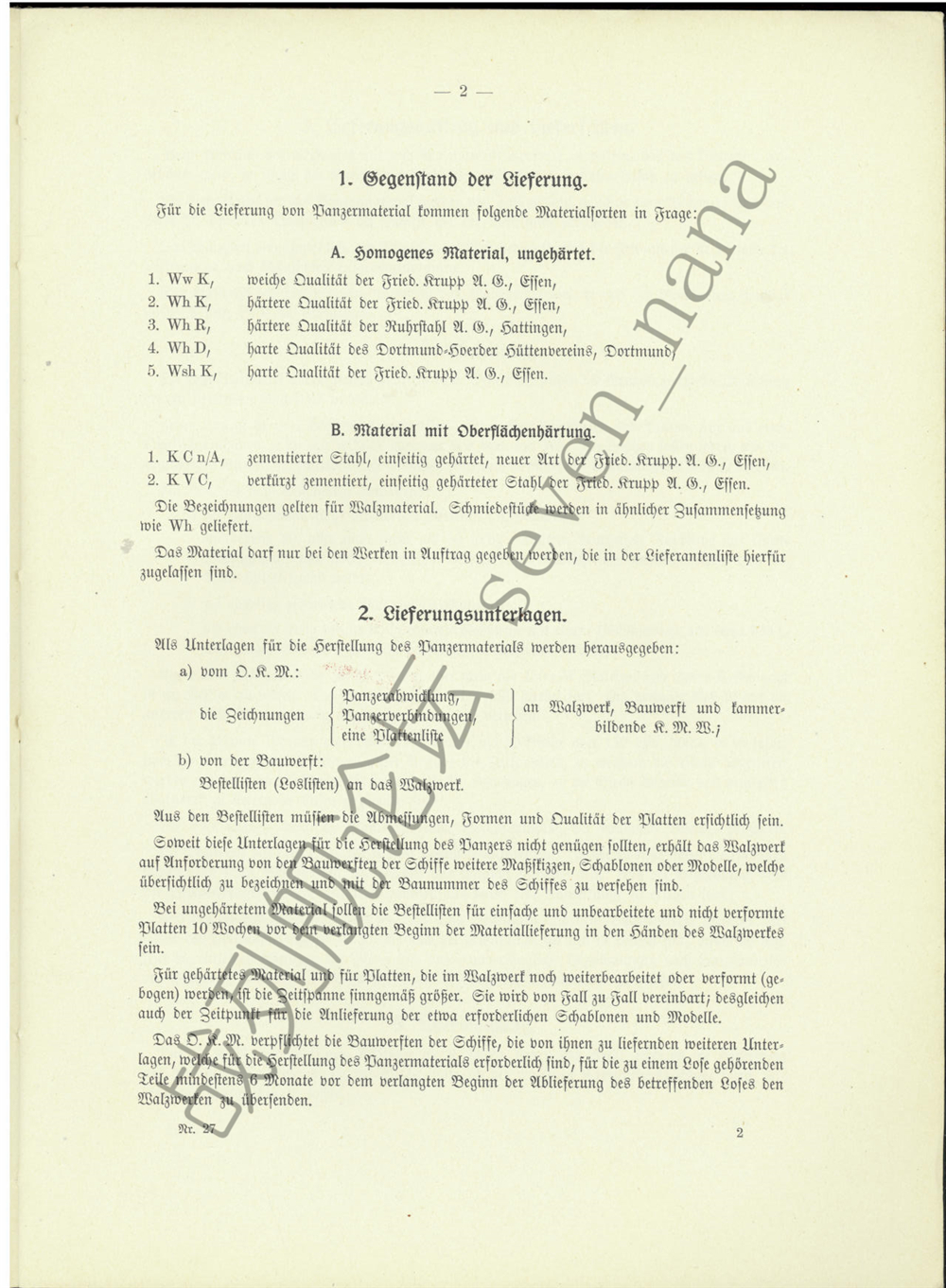

装甲类型说明

Ww.K 克虏伯公司生产的材质较软的均质装甲（Homogenes Material, ungehärtet, weiche Qualität der Fried. Krupp AG, Essen）

Wh.K 克虏伯公司生产的材质较硬的均质装甲（Homogenes Material, ungehärtet, härtere Qualität der Fried. Krupp AG, Essen）

Wh.R 鲁尔钢铁公司生产的材质较硬的均质装甲（Homogenes Material, ungehärtet, härtere Qualität der Ruhrstahl AG, Hattingen）

Wh.D 多特蒙德的公司生产的材质较硬的均质装甲（Homogenes Material, ungehärtet, härtere Qualität der Dortmund-Hoerder Hüttenverein, Dortmund）

Wsh.K 克虏伯公司生产的材质很硬的均质装甲（Homogenes Material, ungehärtet, harte Qualität der Fried. Krupp AG, Essen）

KC n/A 克虏伯公司生产的新式的单侧渗碳硬化装甲（Material mit Oberflächenhärtung, Zementierter Stahl, Einseitig Gehärtet, Neuer Art der Fried. Krupp AG, Essen）

KVC 克虏伯公司生产的单侧浅渗碳硬化装甲（Material mit Oberflächenhärtung, Verkürzt Zementiert Einseitig Gehärteter Stahl der Fried. Krupp AG, Essen）

机械参数规格

名词解析：

Fließgrenze = 屈服点

Bruchgrenze = 抗拉强度

Dehnung = 伸长率

Einschnürung = 断面收缩率

Kerbzähigkeit (Charpy) = 简支梁冲击强度

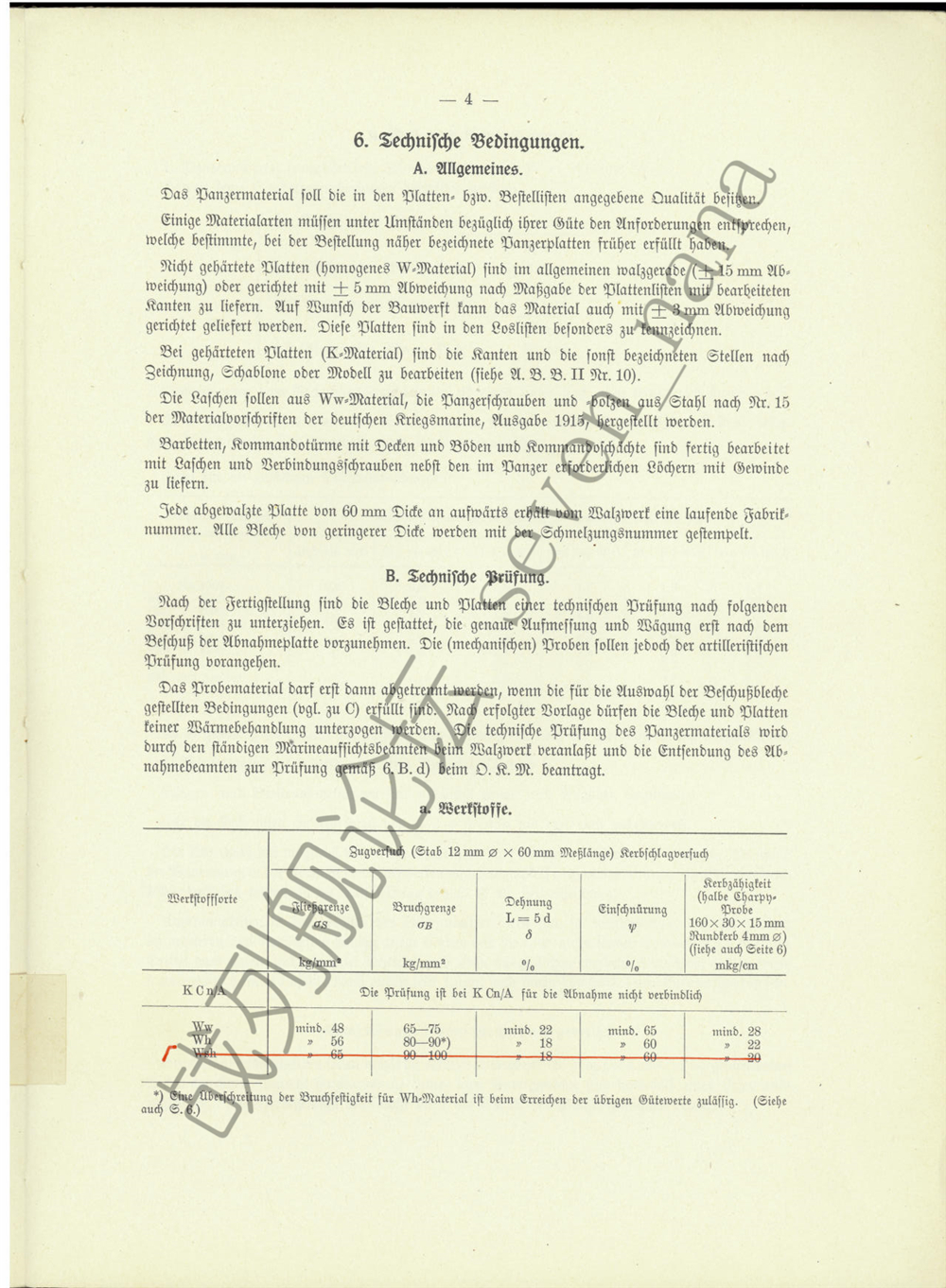

材料类型	屈服点(kg/mm²)	抗拉强度(kg/mm²)	伸长率(%)	断面收缩率(%)	简支梁冲击强度(mkg/cm²)
Ww	>48	65-75	>22	>65	>28
Wh	>56	80-90	>18	>60	>22

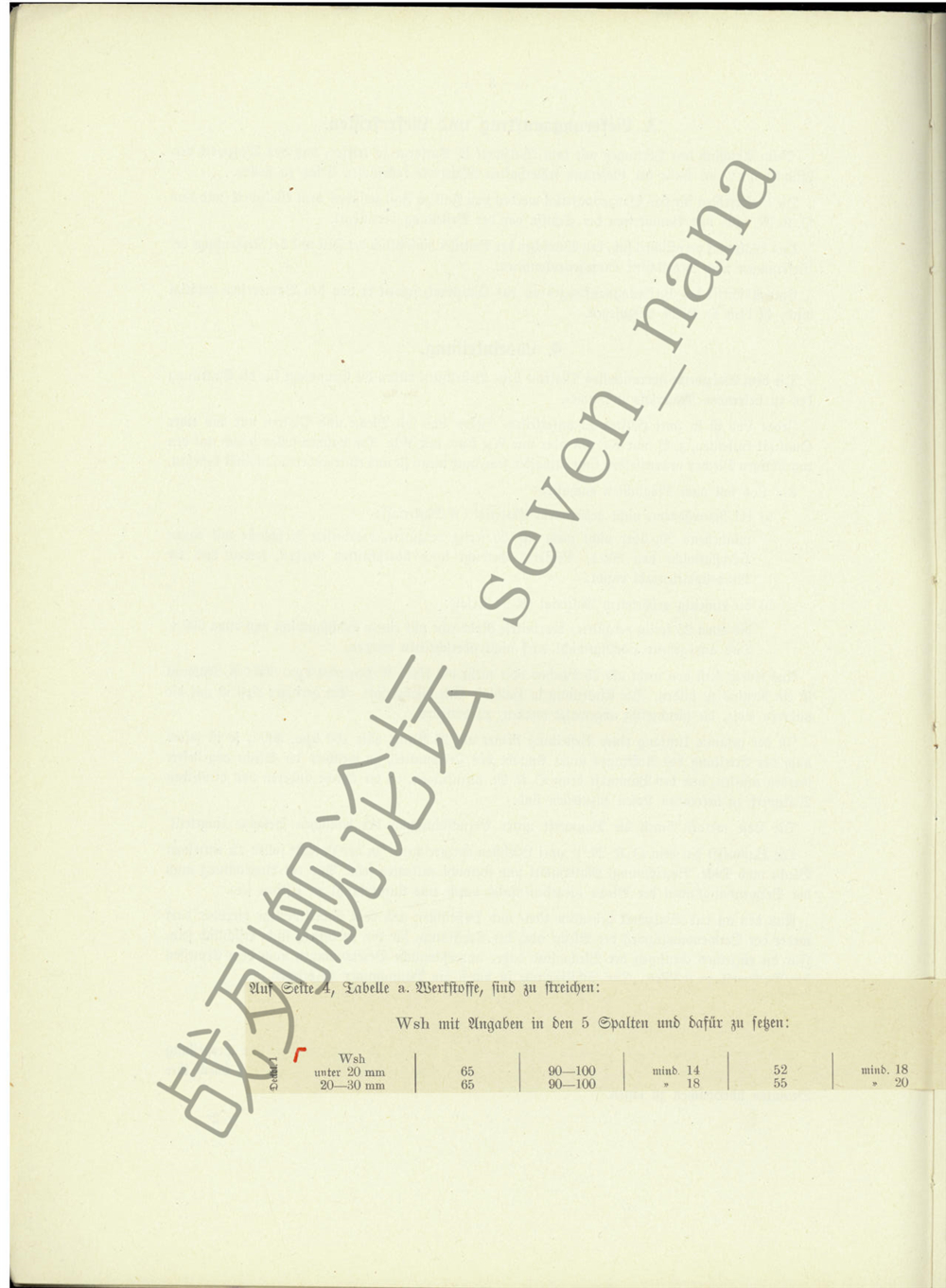

Wsh <20mm	65	90-100	>14	52	>18
Wsh 20-30mm	65	90-100	>18	55	>20

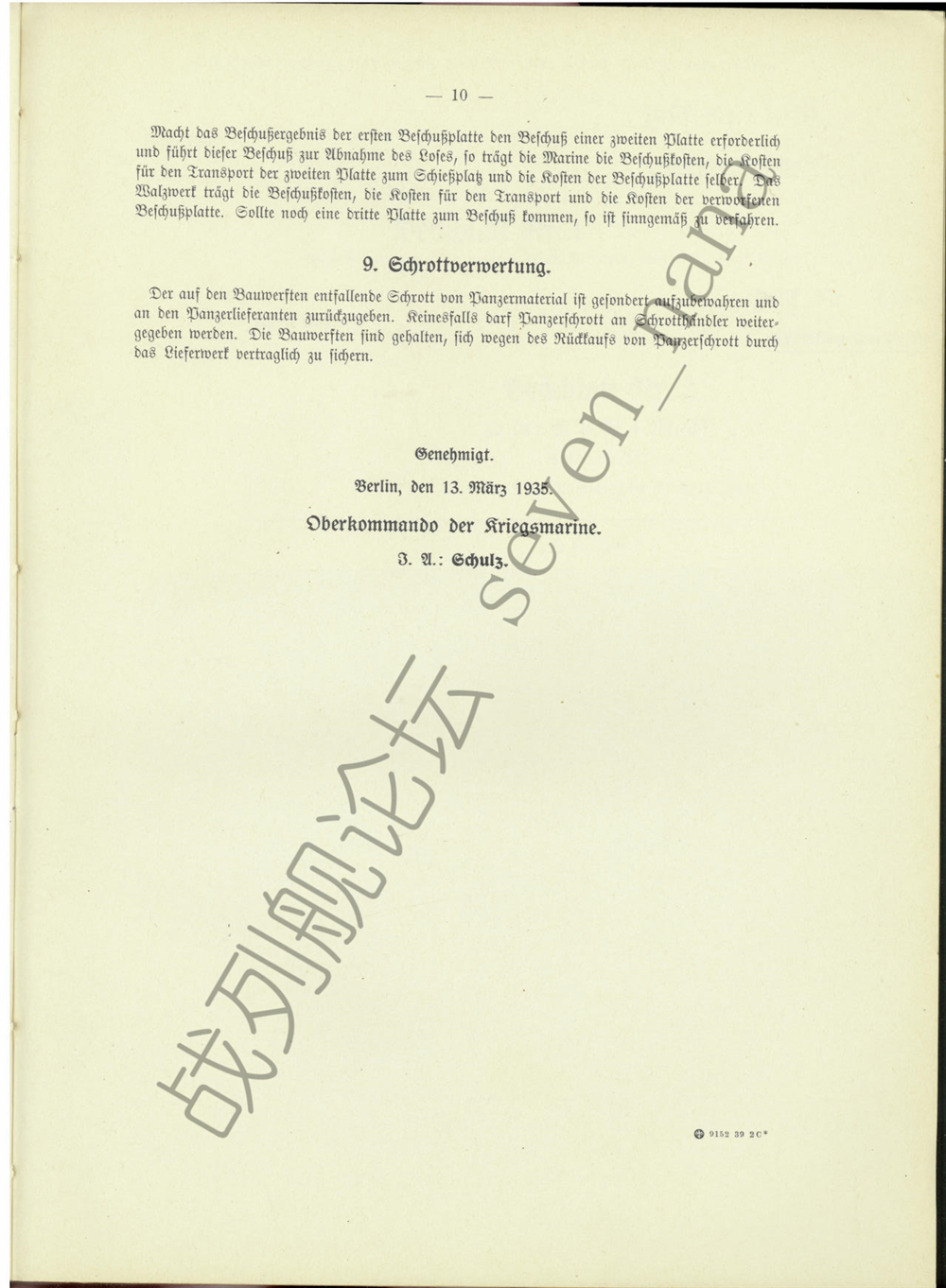

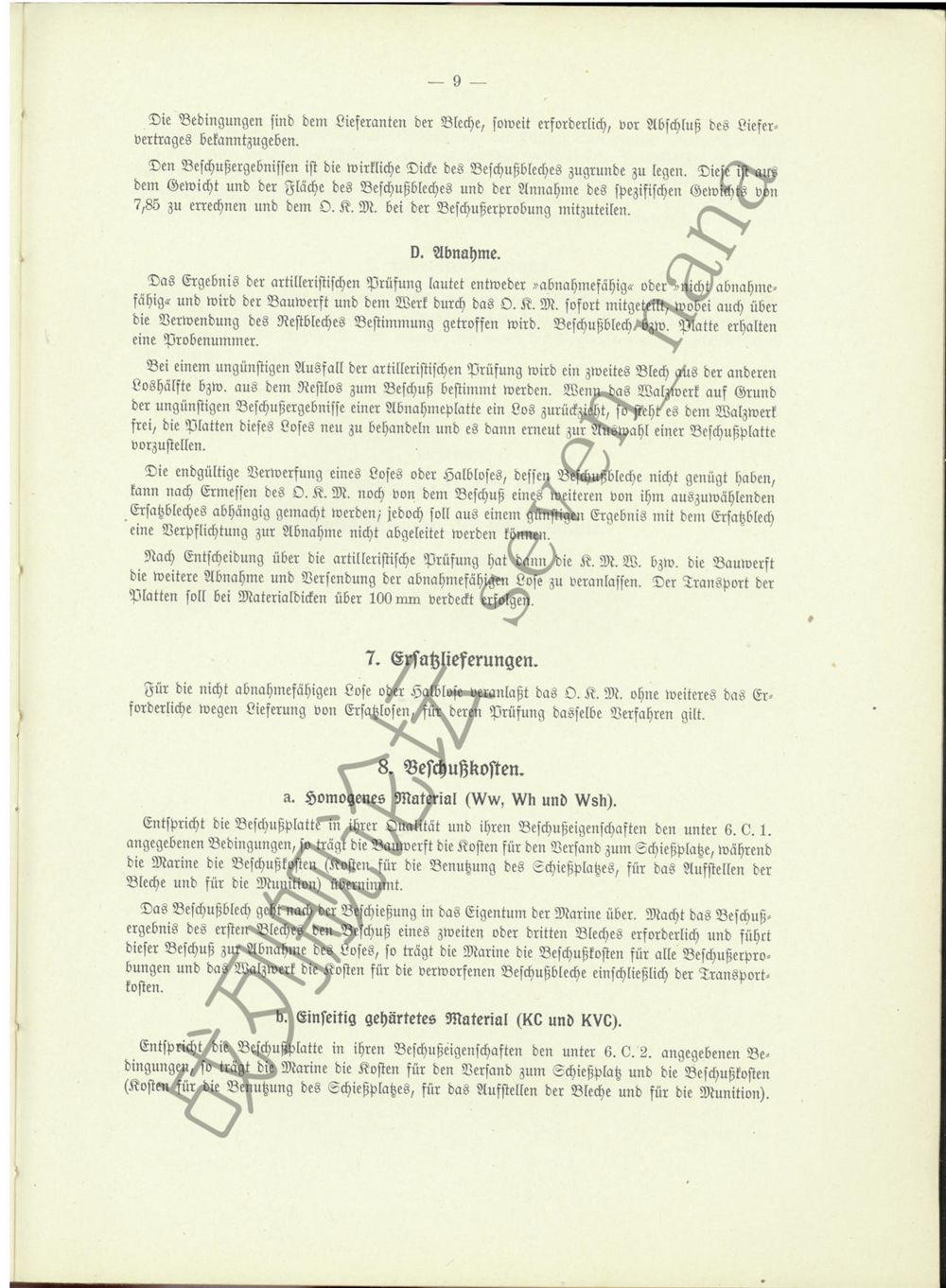

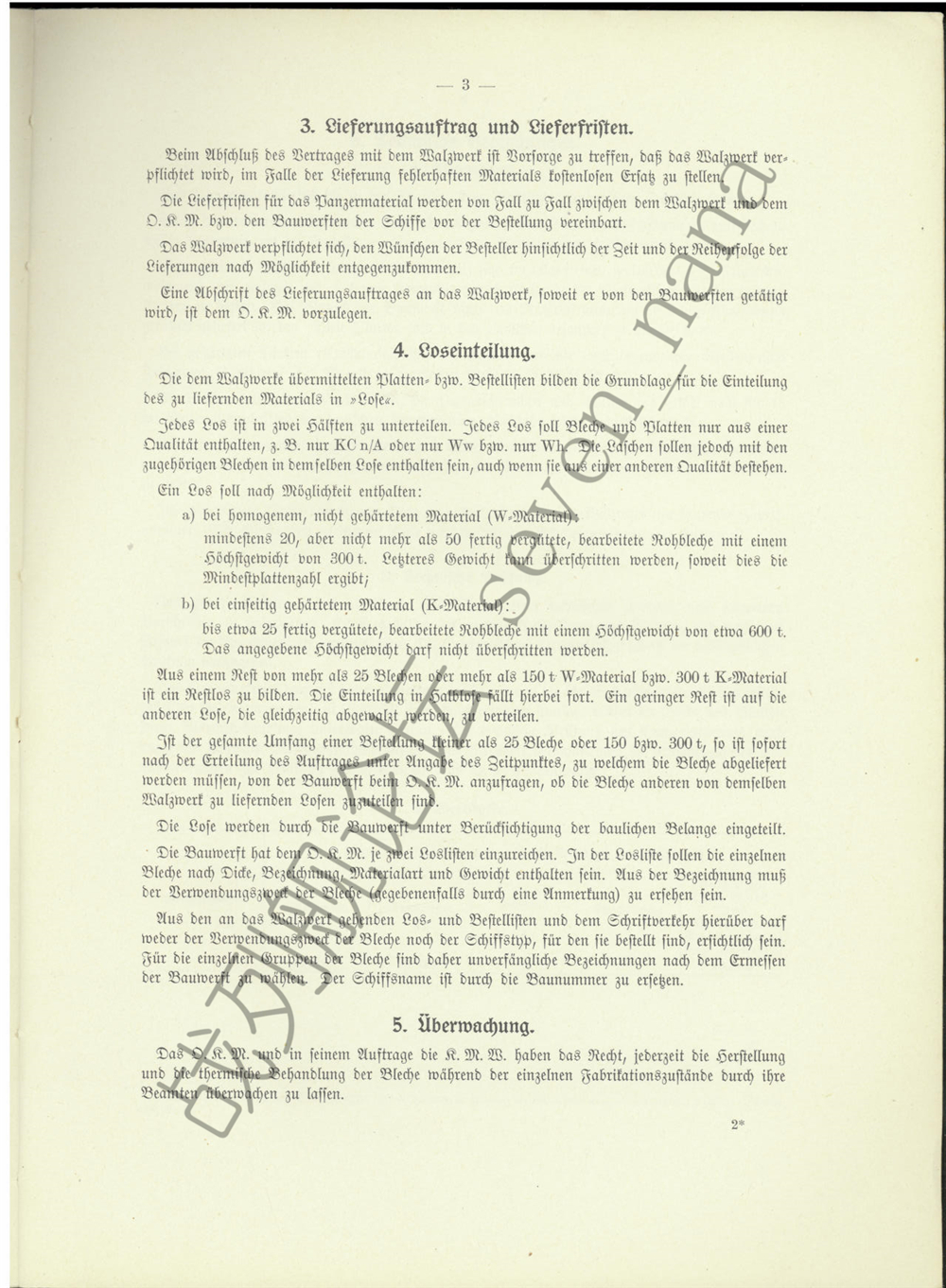

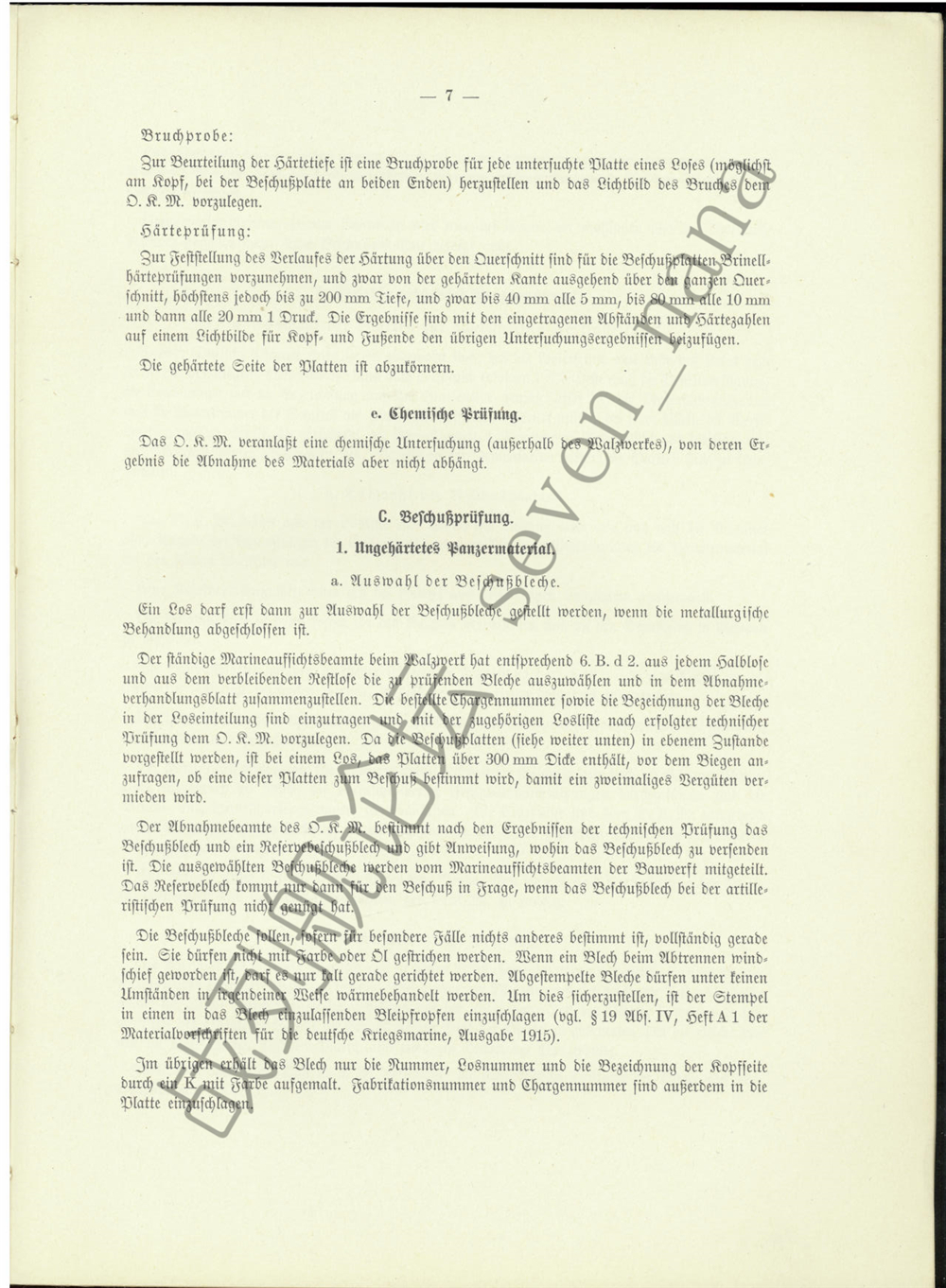

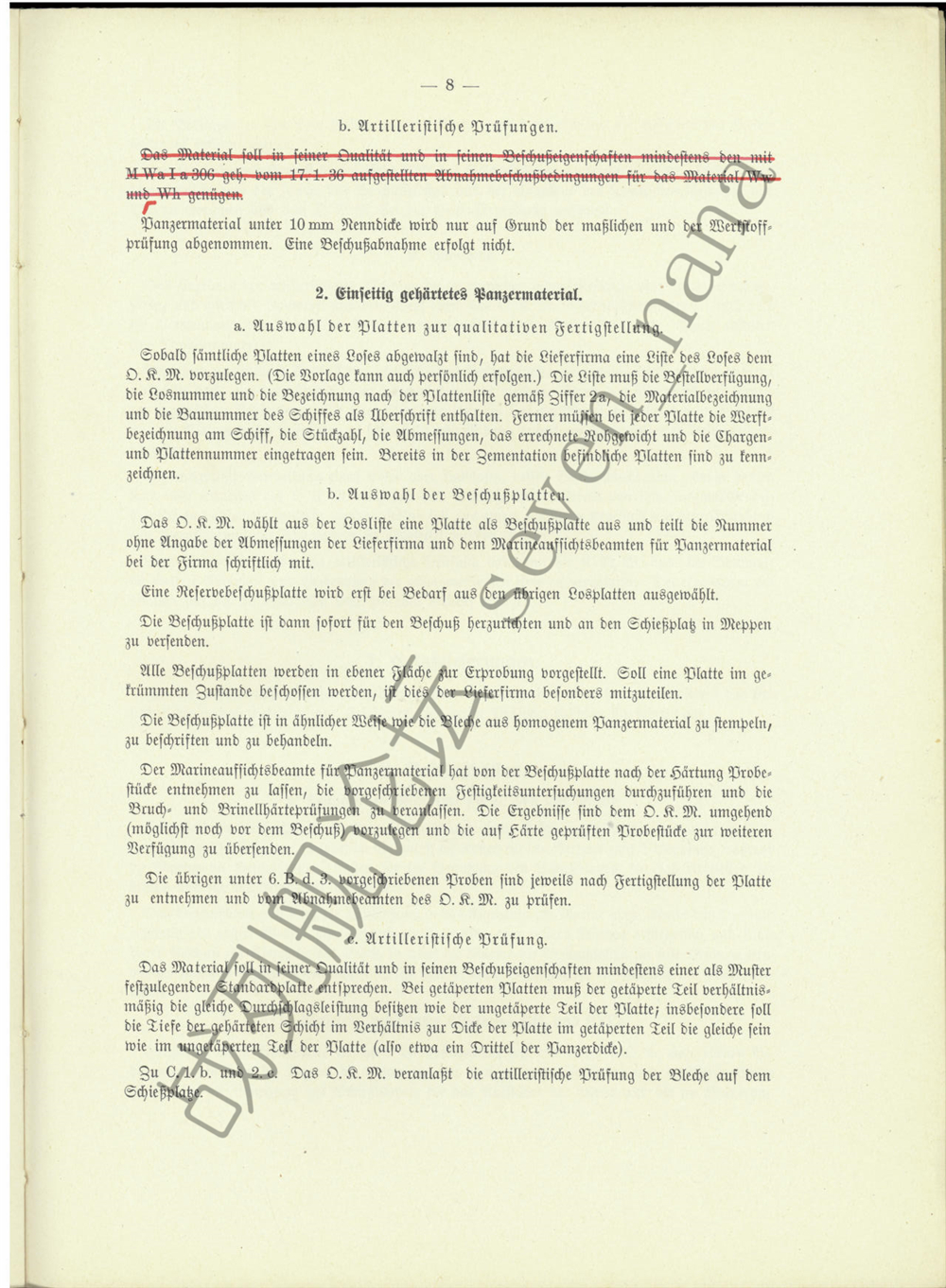

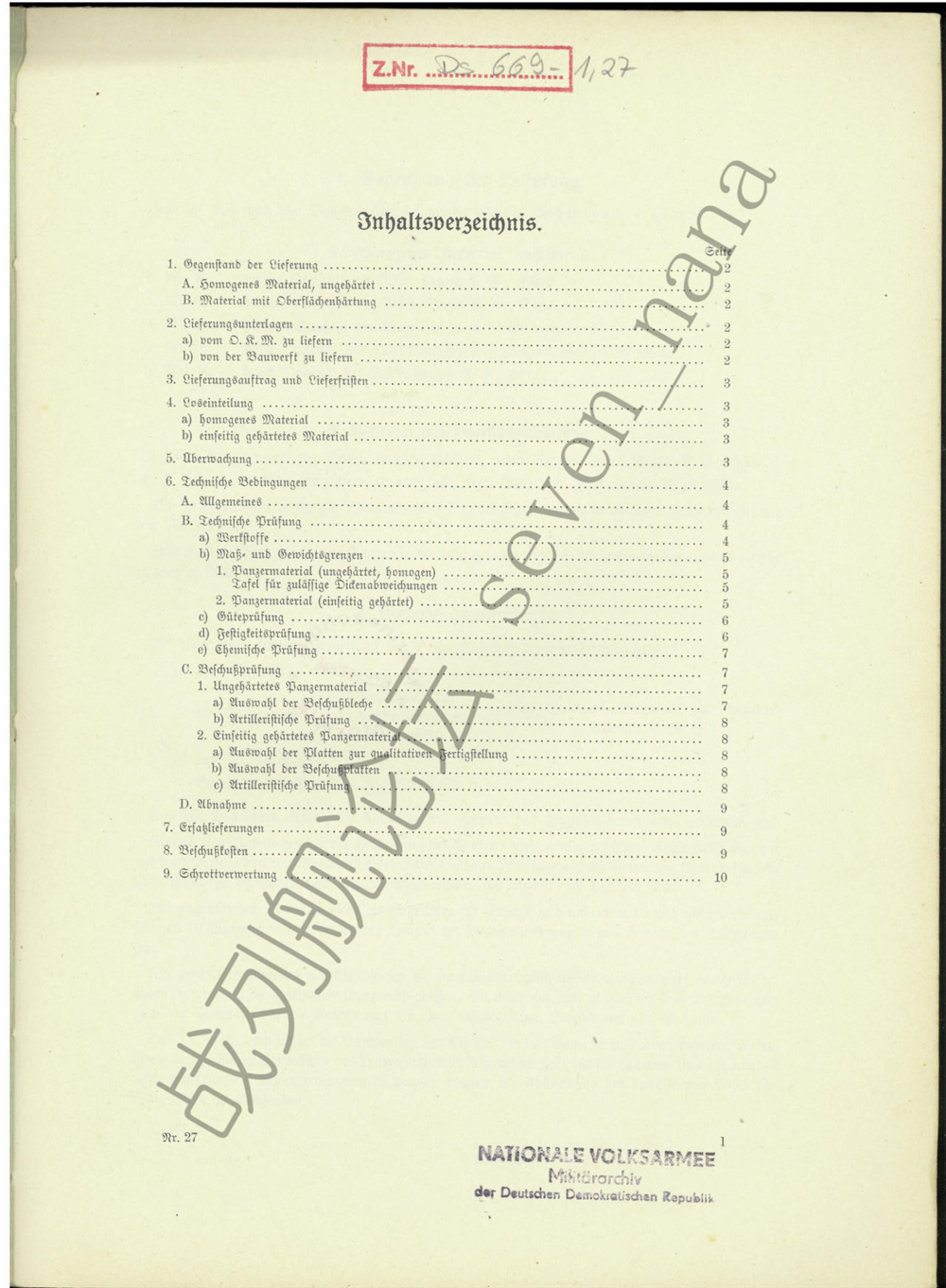

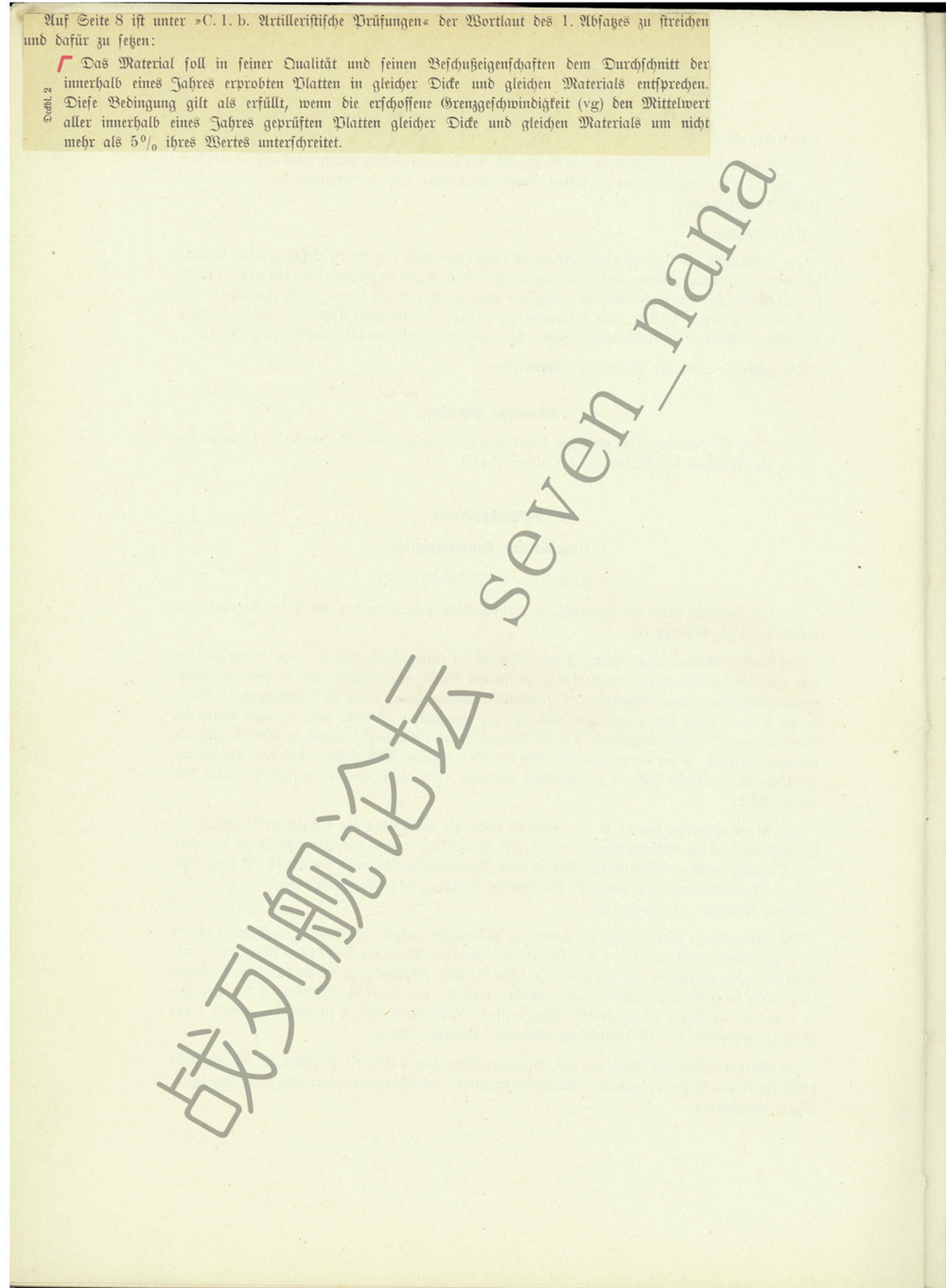

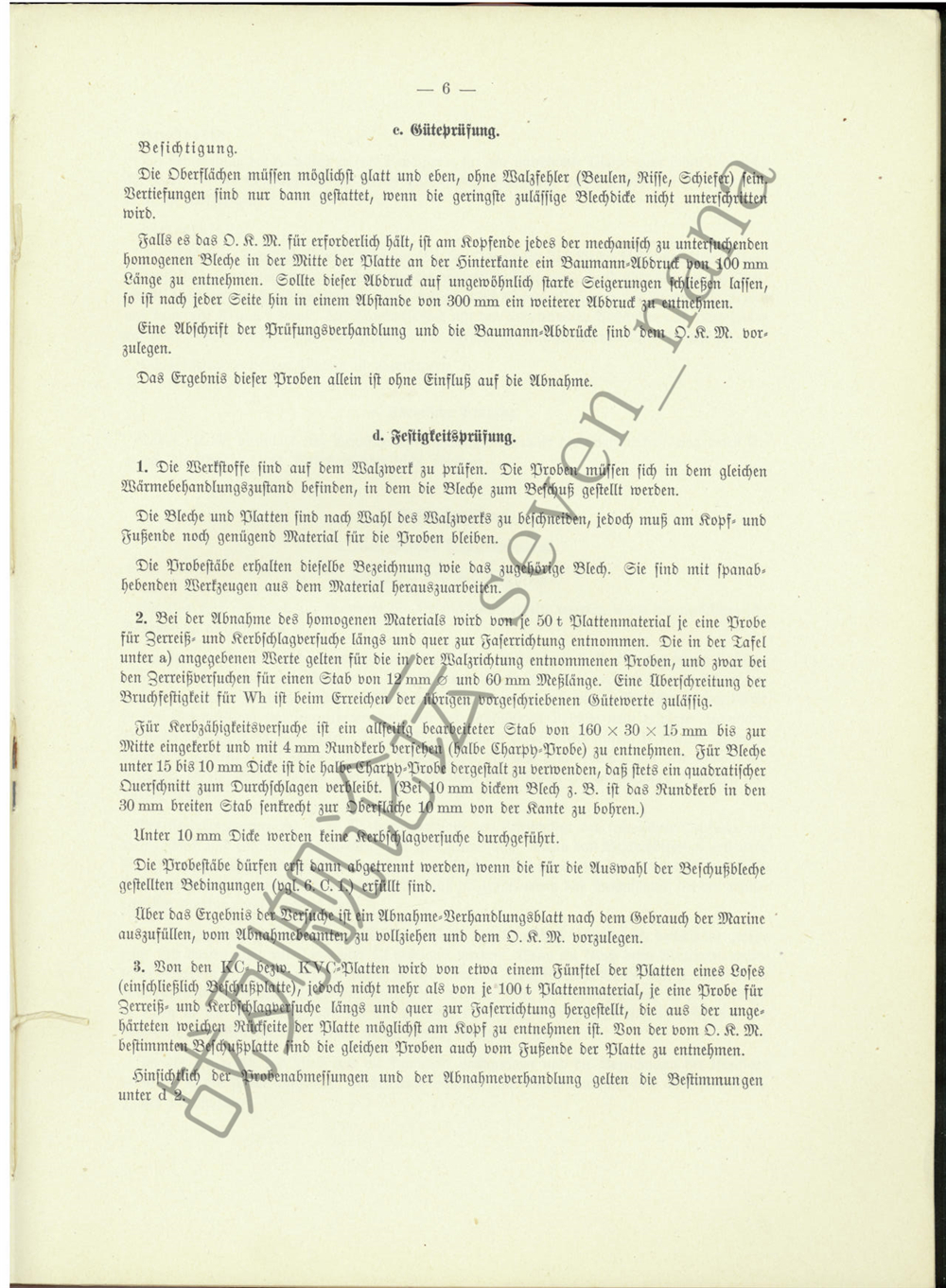

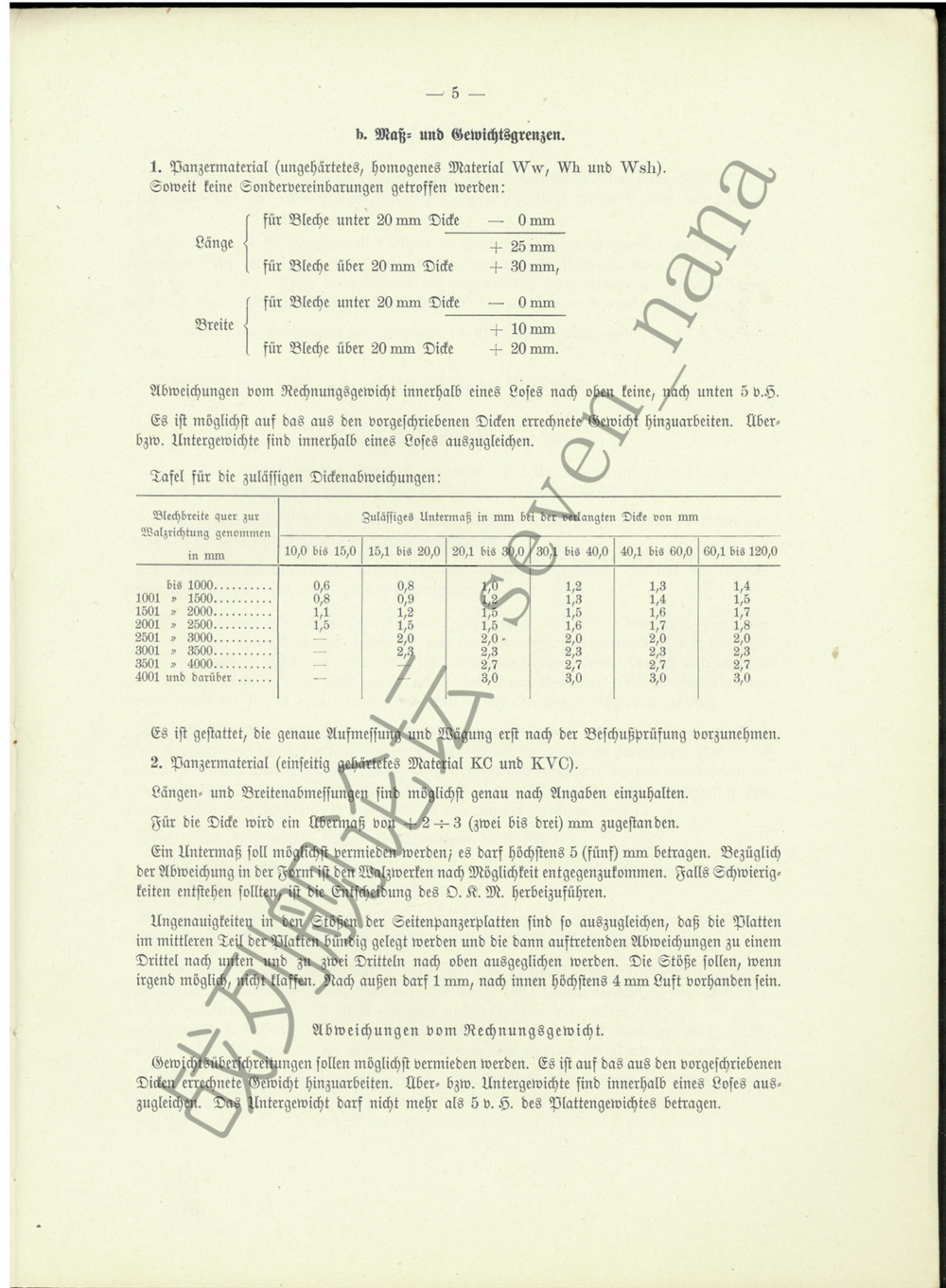

原始文件

seven_nana · 发表于 2014-7-24 00:47

本帖最后由 seven_nana 于 2014-7-26 00:27 编辑

附录：英国档案中记录的德国装甲机械参数与化学成分规格

以下内容出自英国海军部档案ADM 213/1123，从其内容来看，显然是直接取自克虏伯公司的规格表，而非英方通过实测取得的。

由于这是一份英国档案，故有部分参数使用了英国单位，我在制作以下表格时已经将这些单位转化为公制单位了。

换算单位：

英国海军使用磅来衡量装甲厚度，40磅 = 24.9mm

英国海军使用长吨/平方英寸来衡量屈服点和抗拉强度，1长吨/平方英寸 = 1.575kg/mm²

1939年规格

机械参数

厚度	材料类型	克虏伯公司标号	屈服点(kg/mm²)	抗拉强度(kg/mm²)	伸长率(%)	断面收缩率(%)	简支梁冲击强度(mkg/cm²)
<30mm	Ww.K	PP 392.0	48	65-75	22	65	28
25-50mm	Gw.K	PP 492.0	48	65-75	22	65	28
5-25mm	Wh.K	PP 592.0	56	80-90	18	60	22
25-70mm	Wh.K	PP 692.0	56	80-90	18	60	22
70-95mm	Wh.K	PP 692.0	56	80-90	18	60	22
95-125mm	Wh.K	PP 7393.0	56	80-90	18	60	22
125-150mm	Wh.K	PP 7493.0	56	80-90	18	60	22
150-175mm	Wh.K	PP 7593.0	56	80-90	18	60	22
175-200mm	Wh.K	PP 7393.0	56	80-90	18	60	22
200-350mm	Wh.K	PP 7693.0	56	80-90	18	60	22
250-350mm	Wh.K	PP 7693.0	56	80-90	18	60	22
>350mm	Wh.K	PP 7793.0	56	80-90	18	60	22
<20mm	Wsh.K	PP 592.0	65	90-100	14	52	18
20-30mm	Wsh.K	PP 692.0	65	90-100	18	55	20
<100mm	KC n/A	PP 7493.0	-	85	-	-	-
100-170mm	KC n/A	PP 7592.0	-	85	-	-	-
170-240mm	KC n/A	PP 7692.0	-	85	-	-	-
240-350mm	EC n/A	PP 7792.0	-	75	-	-	-
350-400mm	KC n/A	PP 7782.0	-	75	-	-	-
350-400mm	KC n/A	PP 7882.0	-	75	-	-	-

化学成分

厚度	材料类型	克虏伯公司标号	碳	硅	硫	磷	锰	镍	铬	钼	钒
<30mm	Ww.K	PP 392.0	0.15-0.19%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	-	2.3-2.6%	0.2-0.3%	-
25-50mm	Gw.K	PP 492.0	0.17-0.21%	0.20-0.27%	0.015%	0.015%	0.35-0.40%	-	2.3-2.6%	0.2-0.3%	-
5-25mm	Wh.K	PP 592.0	0.22-0.26%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	0-0.8%	2.3-2.6%	0.2-0.3%	-
25-70mm	Wh.K	PP 692.0	0.26-0.30%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	0-0.8%	2.3-2.6%	0.2-0.3%	-
70-95mm	Wh.K	PP 692.0	0.30-0.35%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	0-0.8%	2.3-2.6%	0.2-0.3%	-
95-125mm	Wh.K	PP 7393.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	1.2-1.5%	2.3-2.6%	0.3-0.4%	-
125-150mm	Wh.K	PP 7493.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	1.8-2.1%	2.3-2.6%	0.3-0.4%	-
150-175mm	Wh.K	PP 7593.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	2.1-2.4%	2.3-2.6%	0.3-0.4%	-
175-200mm	Wh.K	PP 7393.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	2.4-2.7%	2.3-2.6%	0.3-0.4%	-
200-350mm	Wh.K	PP 7693.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	2.8-3.1%	2.2-2.5%	0.3-0.4%	-
250-350mm	Wh.K	PP 7693.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	3.1-3.4%	2.2-2.5%	0.3-0.4%	-
>350mm	Wh.K	PP 7793.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	3.3-3.6%	2.0-2.3%	0.3-0.4%	-
<20mm	Wsh.K	PP 592.0	0.22-0.26%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	0-0.8%	2.3-2.6%	0.2-0.3%	-
20-30mm	Wsh.K	PP 692.0	0.26-0.30%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	0-0.8%	2.3-2.6%	0.2-0.3%	-
<100mm	KC n/A	PP 7493.0	0.32-0.37%	0.20-0.27%	0.015%	0.015%	0.33-0.40%	1.8-2.1%	2.3-2.6%	0.3-0.4%	-
100-170mm	KC n/A	PP 7592.0	0.30-0.35%	0.15-0.25%	0.015%	0.015%	0.30-0.40%	2.5-2.8%	2.3-2.6%	0.2-0.3%	-
170-240mm	KC n/A	PP 7692.0	0.32-0.37%	0.15-0.25%	0.015%	0.015%	0.30-0.40%	2.9-3.2%	2.2-2.5%	0.2-0.3%	-
240-350mm	EC n/A	PP 7792.0	0.32-0.37%	0.15-0.25%	0.015%	0.015%	0.30-0.40%	3.3-3.6%	2.1-2.4%	0.2-0.3%	-
350-400mm	KC n/A	PP 7782.0	0.32-0.37%	0.15-0.25%	0.015%	0.015%	0.30-0.40%	3.6-3.9%	1.8-2.1%	0.18-0.25%	-
350-400mm	KC n/A	PP 7882.0	0.32-0.37%	0.15-0.25%	0.015%	0.015%	0.30-0.40%	3.8-4.0%	1.8-2.0%	0.15-0.22%	-

注释：表格中出现了Gw与EC n/A这两种装甲类型，我不清楚具体是什么样的装甲，或许有可能是Ww和KC n/A的误写也未可知。

1942年规格

机械参数

厚度	材料类型	克虏伯公司标号	屈服点(kg/mm²)	抗拉强度(kg/mm²)	伸长率(%)	断面收缩率(%)	简支梁冲击强度(mkg/cm²)
<30mm	Ww.O.Mo	PP 460.0	45	60-70	22	65	28
<30mm	Ww.O.Mo II Qual	PP 465.0	40	55-65	20	60	20
30-50mm	Ww.O.Mo	PP 480.0	45	60-70	22	65	28
50-80mm	Ww.O.Mo	PP 420.0	45	60-70	22	65	28
<30mm	Wh.O.Mo	PP 660.0	55	70-80	18	60	22
30-50mm	Wh.O.Mo	PP 680.0	55	70-80	18	60	22
30-50mm	Wh.O.Mo	PP 580.0	55	70-80	18	60	22
<100mm	Wh.O.Mo	PP 7490.0	55	70-80	18	60	22
50-80mm	Wh.O.Mo	PP 5290.0	55	70-80	18	60	22
80-100mm	Wh.O.Mo	PP 5390.0	55	70-80	18	60	22
100-120mm	Wh.O.Mo	PP 5490.0	55	65-75	18	60	22
120-140mm	Wh.O.Mo	PP 4590.0	55	65-75	18	60	22
140-200mm	Wh.O.Mo	PP 4690.0	55	65-75	18	60	22
<20mm	Wsh.O.Mo	PP 660.0	65	80-90	18	60	20
20-30mm	Wsh.O.Mo	PP 680.0	65	80-90	18	66	20
<100mm	KC.O.Mo	PP 7490.0	-	85	-	-	-
100-170mm	KC.O.Mo	PP 7590.0	-	85	-	-	-
170-240mm	KC.O.Mo	PP 7690.0	-	85	-	-	-
240-350mm	EC.O.Mo	PP 7690.0	-	85	-	-	-
350-400mm	KC.O.Mo	PP 7780.0	-	85	-	-	-
350-400mm	KC.O.Mo	PP 7880.0	-	85	-	-	-

化学成分

厚度	材料类型	克虏伯公司标号	碳	硅	硫	磷	锰	镍	铬	钼	钒
<30mm	Ww.O.Mo	PP 460.0	0.17-0.21%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.0-1.4%	-	-
<30mm	Ww.O.Mo II Qual	PP 465.0	0.16-0.19%	0.25-0.35%	0.015%	0.015%	1.20-1.50%	-	-	-	0.10%
30-50mm	Ww.O.Mo	PP 480.0	0.17-0.21%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.5-1.9%	-	-
50-80mm	Ww.O.Mo	PP 420.0	0.17-0.21%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	1.0-1.3%	2.1-2.4%	-	-
<30mm	Wh.O.Mo	PP 660.0	0.26-0.30%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.0-1.4%	-	-
30-50mm	Wh.O.Mo	PP 680.0	0.27-0.32%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.5-1.9%	-	-
30-50mm	Wh.O.Mo	PP 580.0	0.22-0.27%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.5-1.9%	-	-
<100mm	Wh.O.Mo	PP 7490.0	0.32-0.37%	0.20-0.35%	0.015%	0.015%	0.30-0.50%	2.1-2.4%	1.8-2.1%	-	-
50-80mm	Wh.O.Mo	PP 5290.0	0.22-0.26%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	1.0-1.3%	2.1-2.4%	-	-
80-100mm	Wh.O.Mo	PP 5390.0	0.22-0.26%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	1.4-1.7%	2.1-2.4%	-	-
100-120mm	Wh.O.Mo	PP 5490.0	0.22-0.26%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	1.8-2.1%	2.1-2.4%	-	-
120-140mm	Wh.O.Mo	PP 4590.0	0.17-0.21%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	2.6-2.9%	2.1-2.4%	-	-
140-200mm	Wh.O.Mo	PP 4690.0	0.17-0.21%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	3.0-3.3%	2.1-2.4%	-	-
<20mm	Wsh.O.Mo	PP 660.0	0.26-0.30%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.0-1.4%	-	-
20-30mm	Wsh.O.Mo	PP 680.0	0.27-0.32%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.5-1.9%	-	-
<100mm	KC.O.Mo	PP 7490.0	0.27-0.32%	0.20-0.35%	0.015%	0.015%	0.30-0.50%	1.8-2.1%	2.1-2.4%	-	-
100-170mm	KC.O.Mo	PP 7590.0	0.27-0.32%	0.20-0.35%	0.020%	0.020%	0.30-0.50%	2.2-2.5%	2.1-2.5%	-	-
170-240mm	KC.O.Mo	PP 7690.0	0.27-0.32%	0.20-0.35%	0.020%	0.020%	0.30-0.50%	2.7-2.9%	2.2-2.4%	-	-
240-350mm	EC.O.Mo	PP 7690.0	0.27-0.32%	0.20-0.35%	0.020%	0.020%	0.30-0.50%	3.1-3.3%	1.9-2.1%	-	-
350-400mm	KC.O.Mo	PP 7780.0	0.27-0.32%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	3.4-3.7%	1.7-2.0%	-	-
350-400mm	KC.O.Mo	PP 7880.0	0.27-0.32%	0.15-0.25%	0.020%	0.020%	0.30-0.40%	3.8-4.0%	1.8-2.0%	0.15-0.22%	-

注释：表格中出现了EC.O.Mo这种装甲类型，我不清楚具体是什么样的装甲，或许有可能是KC.O.Mo的误写也未可知。

1943年规格

机械参数

厚度	材料类型	克虏伯公司标号	屈服点(kg/mm²)	抗拉强度(kg/mm²)	伸长率(%)	断面收缩率(%)	简支梁冲击强度(mkg/cm²)
140-200mm	Wh.O.Mo	PP 7590.0	50	65-75	18	60	22
<20mm	Wsh.O.Mo	PP 660.0	65	95-105	18	60	20

化学成分

厚度	材料类型	克虏伯公司标号	碳	硅	硫	磷	锰	镍	铬	钼	钒
140-200mm	Wh.O.Mo	PP 7590.0	0.32-0.37%	0.20-0.35%	0.020%	0.020%	0.30-0.50%	2.2-2.5%	2.1-2.5%	-	-
<20mm	Wsh.O.Mo	PP 660.0	0.26-0.30%	0.20-0.35%	0.015%	0.015%	0.30-0.40%	0.5-0.9%	1.0-1.4%	-	-

1944年规格

机械参数

厚度	材料类型	克虏伯公司标号	屈服点(kg/mm²)	抗拉强度(kg/mm²)	伸长率(%)	断面收缩率(%)	简支梁冲击强度(mkg/cm²)
<20mm	Wh.O.Mo	PP 684.0	55	70-80	18	60	22
<20mm	Wsh.O.Mo	PP 684.0	65	80-90	18	60	20

化学成分

厚度	材料类型	克虏伯公司标号	碳	硅	硫	磷	锰	镍	铬	钼	钒
<20mm	Wh.O.Mo	PP 684.0	0.27-0.32%	0.40-0.60%	0.020%	0.020%	0.8-1.0%	0.03%	0.8-1.0%	-	-
<20mm	Wsh.O.Mo	PP 684.0	0.27-0.32%	0.40-0.60%	0.020%	0.020%	0.8-1.0%	0.03%	0.8-1.0%	-	-

原始文件

seven_nana · 发表于 2014-7-24 01:01

本帖最后由 seven_nana 于 2014-7-26 00:33 编辑

神教点评

1）从以上数据中可以看出，Wh和KC n/A的化学成分是随着其厚度而不断发生变化的，总体来说，镍含量是随着其厚度的增加而逐渐增加的，铬含量则是随着其厚度的增加而逐渐减少的，此外，Wh的碳含量和钼含量是随着其厚度增加而逐渐增加的，然而KC n/A的钼含量则是随着其厚度增加而逐渐减少的，这确实是一个有趣的现象。

2）Wsh的厚度只有两种规格，一种厚度小于20mm，另一种厚度介于20-30mm之间，后者的伸长率、断面收缩率、简支梁冲击强度都要更高一些。

3）多种Wh与Wsh共用相同的标号，且其化学成分规格也都相同，看来Wh和Wsh的主要差异应该是在热处理方面。

4）在1942年及以后的规格中，钼元素几乎完全消失，各类装甲类型都改成了带O.Mo（无钼）后缀，仅有最大厚度规格的KC含有少来钼，看来德国人确实缺钼。而在1944年的规格中，连镍和铬元素的含量都在减少，相对应的，1944年规格的Wh和Wsh的抗拉强度也比不上早先的规格，看来战争后期德国人确实缺这些装甲钢必备的元素。

5）在1942年规格的Ww.O.Mo II Qual上，其镍铬含量降至0，并相应的增加了锰含量，且还加入了钒元素，而在1944年规格的Wh.O.Mo和Wsh.O.Mo上，也都分别降低了镍铬含量，并增加了锰含量。这些做法都导致了装甲机械属性的降低，在完全不含镍铬的Ww.O.Mo II Qual上其下降更是相当明显。可见缺少镍铬确实会对装甲性能造成相当大的影响。

6）德国装甲的屈服点、抗拉强度、以及断面收缩率规格大致与英国战后实测数据相符，但其伸长率规格则明显低于英国实测值，据国外BB爱好者声称，这是由于双方衡量伸长率的标准不一致所导致的。
