德国海军的穿甲弹、半穿甲弹、以及高爆弹

seven_nana

德国海军的穿甲弹、半穿甲弹、以及高爆弹

本帖内容未经允许不得转载

本文的主要参考材料为100/40 g.Kdos Unterlagen und Richtlinien zur Bestimmung der Hauptkampfentfernung und der Geschoßwah。

---

弹种简介

二战时期的德国海军，其中口径和大口径火炮所配备的对舰炮弹，大致可分为三种：穿甲弹(Panzersprenggranate)、半穿甲弹(Sprenggranate mit Bodenzünder)、以及高爆弹（Sprenggranate mit Kopfzünder），其简称分别为Psgr、Spgr Bdz、以及Spgr Kz。

其中穿甲弹主要用于对抗重装甲目标，全都配有被帽，装填系数约在2%~2.5%左右，引信位于弹底处；半穿甲弹主要用于对抗轻装甲目标，有些有被帽，有些无被帽，装填系数约在4%~7%左右，引信位于弹底处；高爆弹主要用于对抗无装甲目标，装填系数约在7%~9%之间，引信位于弹头处。

弹体结构

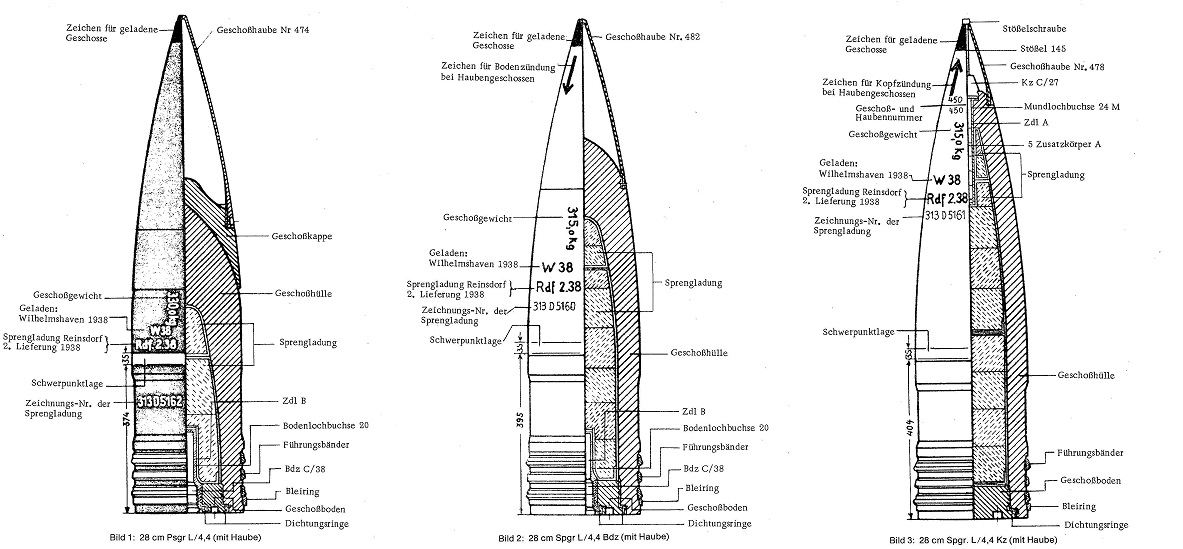

以28cm SK C/34型火炮所配炮弹为例，从左到右分别为穿甲弹，半穿甲弹，以及高爆弹：



穿甲弹大致可分为L3.7系列和L4.4系列两种，其中15cm SK C/25和28cm SK C/28这两种火炮配备的是老式的L3.7系列穿甲弹，而20.3cm SK C/34、28cm SK C/34、以及38cm SK C/34这三种火炮配备的是新式的L4.4系列穿甲弹。

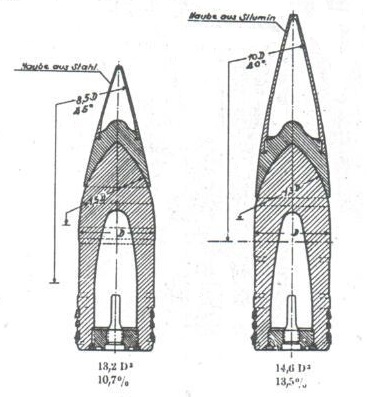

28cm SK C/28与28cm SK C/34型火炮所配的穿甲弹对比图（前者为L3.7型，后者为L4.4型）：



半穿甲弹则并无统一的系列类型，20.3cm半穿甲弹带有风帽和罩帽（主要作用是固定风帽，重量系数为3.7%），两款28cm半穿甲弹都只有风帽，而38cm半穿甲弹则有风帽和被帽（用于对抗中等厚度的表面硬化装甲，重量系数为8.7%）。

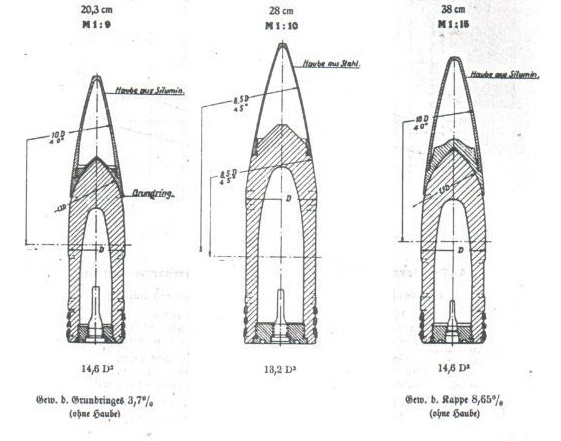

20.3cm SK C/34、28cm SK C/28、以及38cm SK C/34型火炮所配半穿甲弹的对比图



高爆弹的结构则大同小异，并无多大分别，下图为38cm高爆弹：

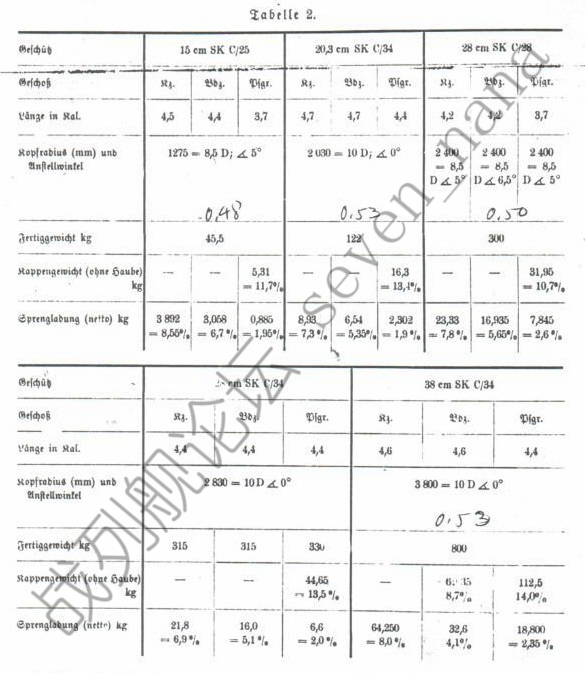

弹种参数

火炮型号	炮弹型号	炮弹长径比	炮弹曲率半径	炮弹重量	弹重系数	被帽重量	被帽重量系数	装药量	装填系数
15cm SK C/25	穿甲弹	3.7	8.5倍	45.5kg	13.7	5.31kg	11.7%	0.885kg	1.95%
	半穿甲弹	4.4				---	---	3.058kg	6.7%
	高爆弹	4.5				---	---	3.892kg	8.55%
20.3cm SK C/34	穿甲弹	4.4	10倍	122kg	14.6	16.3kg	13.4%	2.302kg	1.9%
	半穿甲弹	4.7				---	---	6.54kg	5.35%
	高爆弹	4.7				---	---	8.93kg	7.3%
28cm SK C/28	穿甲弹	3.7	8.5倍	300kg	13.2	31.95kg	10.7%	7.845kg	2.6%
	半穿甲弹	4.2				---	---	16.935kg	5.65%
	高爆弹	4.2				---	---	23.33kg	7.8%
28cm SK C/34	穿甲弹	4.4	10倍	330kg	14.6	44.65kg	13.5%	6.6kg	2.0%
	半穿甲弹	4.4		315kg	13.9	---	---	16.0kg	5.1%
	高爆弹	4.4				---	---	21.8kg	6.9%
38cm SK C/34	穿甲弹	4.4	10倍	800kg	14.6	112.5kg	14.0%	18.8kg	2.35%
	半穿甲弹	4.6				69.35kg	8.7%	32.6kg	4.1%
	高爆弹	4.6				---	---	64.25kg	8.0%

穿甲弹与半穿甲弹的穿甲性能对比

关于火炮射表及各型穿甲弹的穿深数据，详见德国海军火炮的官方射表与穿深曲线，关于L3.7型与L4.4型穿甲弹的详细对比，详见德国海军被帽穿甲弹的演化进程与性能分析。

20.3cm SK C/34

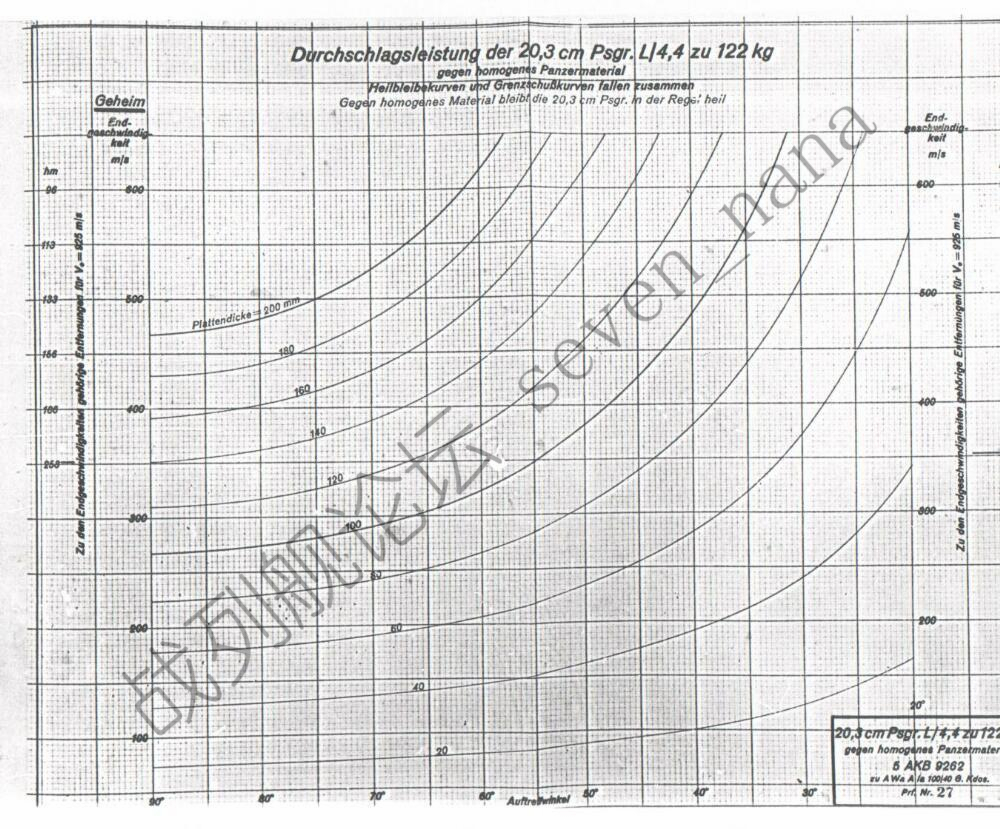

被帽穿甲弹对均质装甲的穿深曲线

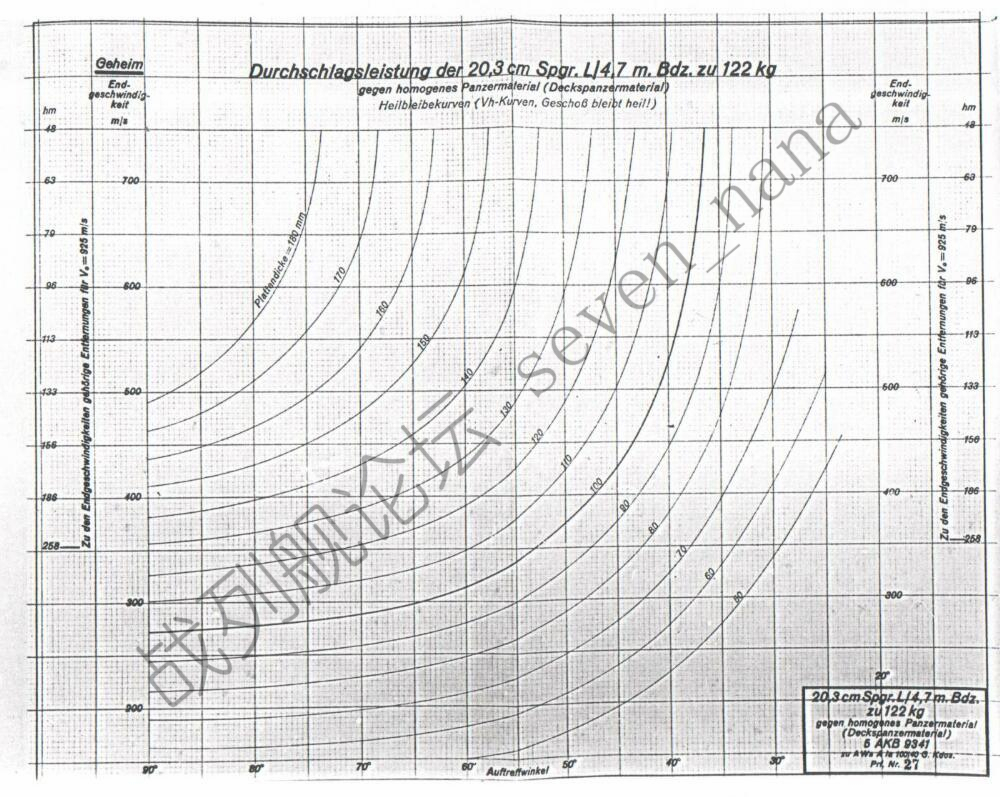

半穿甲弹对均质装甲的穿深曲线

射程	垂直穿深(Wh)		水平穿深(Wh)		存速	落角
弹种	穿甲弹	半穿甲弹	穿甲弹	半穿甲弹
0m	N/A	N/A	---	---	925m/s	0°
5,000m	N/A	N/A	N/A	N/A	744m/s	2.1°
10,000m	N/A	N/A	N/A	N/A	587m/s	6.1°
15,000m	186mm	156mm	N/A	N/A	463m/s	12.8°
20,000m	135mm	124mm	51mm	N/A	382m/s	23.6°
25,000m	98mm	101mm	69mm	67mm	353m/s	36.8°
30,000m	78mm	78mm	93mm	94mm	363m/s	48.8°

28cm SK C/28

被帽穿甲弹对均质装甲的穿深曲线

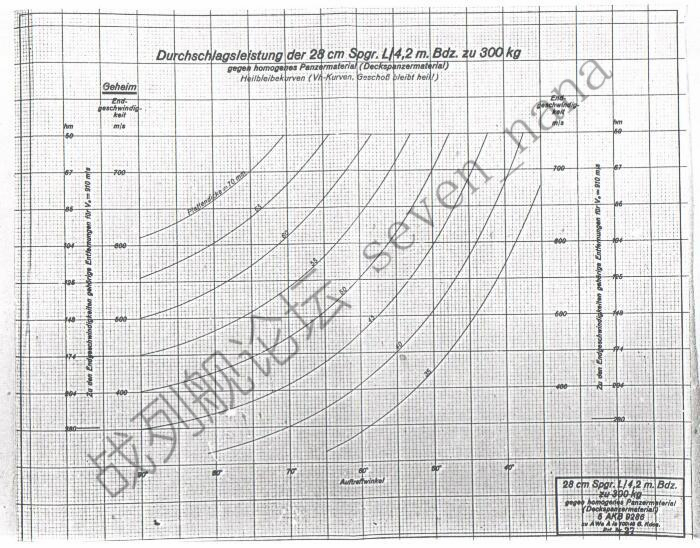

半穿甲弹对均质装甲的穿深曲线

射程	垂直穿深(Wh)		水平穿深(Wh)		存速	落角
弹种	穿甲弹	半穿甲弹	穿甲弹	半穿甲弹
0m	N/A	N/A	---	---	910m/s	0°
5,000m	N/A	N/A	N/A	N/A	752m/s	2.4°
10,000m	N/A	68mm	N/A	N/A	611m/s	6°
15,000m	N/A	63mm	N/A	N/A	493m/s	11.8°
20,000m	199mm	44mm	62mm	N/A	407m/s	21.4°
25,000m	138mm	34mm	83mm	N/A	360m/s	34.2°
30,000m	104mm	N/A	112mm	N/A	353m/s	46.4°
35,000m	87mm	N/A	147mm	36mm	380m/s	56°

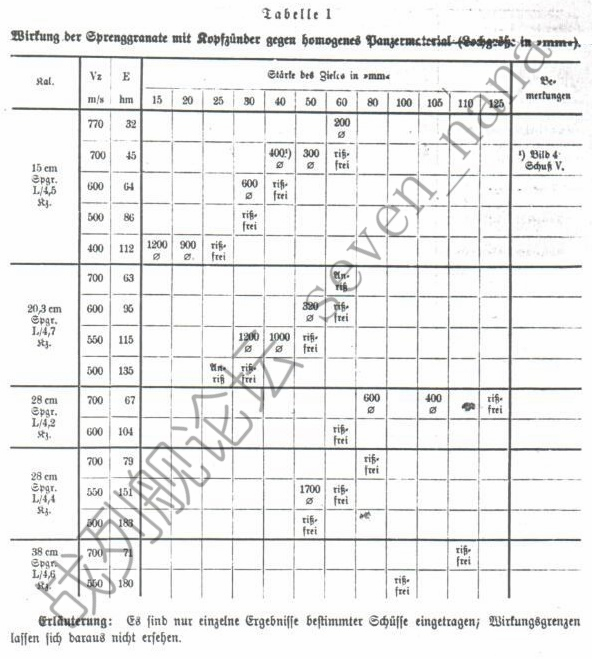

高爆弹对装甲板的破坏能力

由于高爆弹的装药量相对较大，因此在爆炸时能够产生相当大的破坏力，但由于其配备弹头触发引信，因此爆炸会发生在开放空间，导致其能量并不会全部释放在装甲板上。德国海军的研究表明，在对抗薄装甲板时，高爆弹的着速与其破坏能力并无多大关联，而在对抗相对较厚的装甲板时，高爆弹的着速会对其破坏能力造成显著影响。

火炮型号	炮弹着速	对应射程	对不同厚度的装甲板造成的破坏程度（破孔直径）
			15mm	20mm	25mm	30mm	40mm	50mm	60mm
15cm SK C/25	770m/s	3.2km	---	---	---	---	---	---	200mm
	700m/s	4.5km	---	---	---	---	400mm	300mm	无破孔
	600m/s	6.4km	---	---	---	600mm	无破孔	---	---
	500m/s	8.6km	---	---	---	无破孔	---	---	---
	400m/s	11.2km	1200mm	900mm	无破孔	---	---	---	---

结合以上数据来看，在10km距离上，30mm厚度的装甲应能抵挡15cm SK C/25型火炮所发射的高爆弹。

火炮型号	炮弹着速	对应射程	对不同厚度的装甲板造成的破坏程度（破孔直径）
			30mm	40mm	50mm	60mm
20.3cm SK C/34	600m/s	9.5km	---	---	320mm	无破孔
	550m/s	11.5km	1200mm	1000mm	无破孔	---
	500m/s	13.5km	无破孔	---	---	---

结合以上数据来看，在10km距离上，50mm厚度的装甲应能抵挡20.3cm SK C/34型火炮所发射的高爆弹。

火炮型号	炮弹着速	对应射程	对不同厚度的装甲板造成的破坏程度（破孔直径）
			60mm	80mm	105mm	125mm
28cm SK C/28	700m/s	6.7km	---	600mm	400mm	无破孔
	600m/s	10.4km	无破孔	---	---	---

结合以上数据来看，在10km距离上，60mm厚度的装甲即可抵挡28cm SK C/28型火炮所发射的高爆弹。

火炮型号	炮弹着速	对应射程	对不同厚度的装甲板造成的破坏程度（破孔直径）
			50mm	60mm	80mm
28cm SK C/34	700m/s	7.9km	---	---	无破孔
	550m/s	15.1km	1700mm	无破孔	---
	500m/s	18.3km	无破孔	---	---

结合以上数据来看，在18km距离上，50mm厚度的装甲即可抵挡28cm SK C/34型火炮所发射的高爆弹。

火炮型号	炮弹着速	对应射程	对不同厚度的装甲板造成的破坏程度（破孔直径）
			100mm	110mm
38cm SK C/34	700m/s	7.1km	---	无破孔
	550m/s	18.0km	无破孔	---

结合以上数据来看，在18km距离上，100mm厚度的装甲即可抵挡38cm SK C/34型火炮所发射的高爆弹。

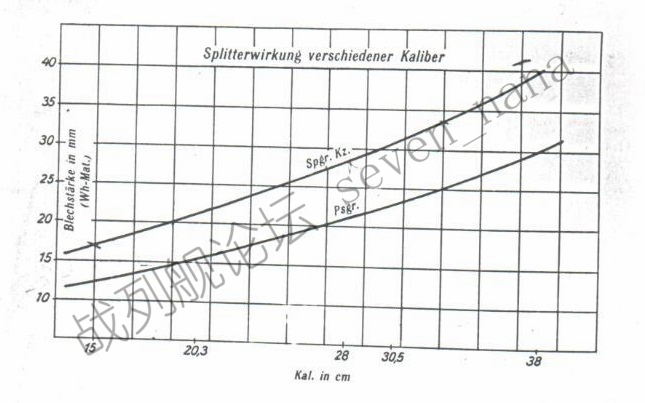

穿甲弹与高爆弹的破片穿透力

火炮口径	15cm		20.3cm		28cm		30.5cm		38cm
炮弹型号	穿甲弹	高爆弹	穿甲弹	高爆弹	穿甲弹	高爆弹	穿甲弹	高爆弹	穿甲弹	高爆弹
弹片穿透力	12.5mm	17.0mm	15.5mm	21.5mm	21.5mm	28.5mm	23.0mm	31.0mm	30.5mm	40.5mm

注释：此处的弹片穿透力数据，均指弹体侧面的爆炸破片。由于穿甲弹的弹头部分壁厚很大，爆炸后通常也不会四分五裂，因此其头部碎块具备很大的动能，其穿透力要明显高于上述数据。

各类炮弹的运用准则

根据本舰火炮与目标舰防护水平间的对比情况，大致可将对抗情形分为以下五种：

A）已方炮弹无法穿透对方的装甲

此种情况下，鉴于穿甲弹无法对目标造成有效杀伤，故建议使用高爆弹。

B）已方炮弹无法完全穿透对方的装甲，但能破坏其战斗能力

此种情况下，建议使用穿甲弹，在特殊情况下（例如以摧毁目标的上层建筑为目的）可使用高爆弹。

C）已方炮弹基本可以穿透对方的装甲

此种情况下，如果是战列舰级别的对抗，则穿甲弹显然是唯一有效的选择；如果是巡洋舰级别的对抗，若是半穿甲弹能够击穿对方装甲，则可使用半穿甲弹，反之则使用穿甲弹；高爆弹的使用仅限于特殊情况。

D）已方炮弹可以在任意射程下穿透对方的装甲

此种情况下，若是半穿甲弹能够击穿对方装甲，则可使用半穿甲弹，反之则使用穿甲弹；高爆弹的使用仅限于特殊情况。

E）可用高爆弹摧毁的轻装甲目标

此种情况下，建议使用高爆弹。
