【更新3版】借mathewwu地，咨询下我画航母和结构草图

xsuny

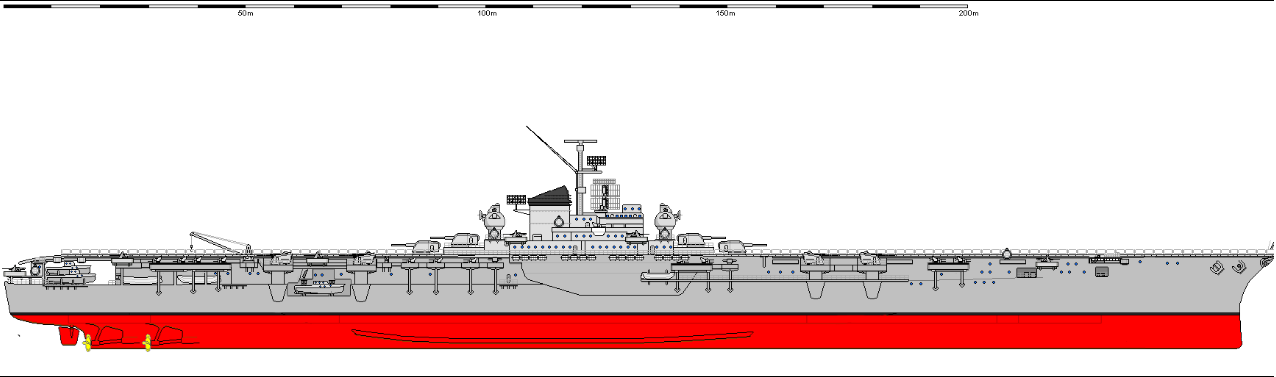

借mathewwu地,咨询下我画航母和结构草图,更新持续ing。。。


-----------------------------------------------------------------------------
【更新3版】
基本数据解算：
-------------------
舰长（水线长）：254m   舰宽：27m （bugle：29）  吃水： 7.6m
长宽比 ：9.4（8.76）
机库宽 ：22m  ，机库高：5.5m  （单层）
航速：34节，续航力：12000海里/12节

船型： 大外漂的飞剪首 +  方形船尾

最大载机： 72架（MAX）不包括系留机

二战战斗机性能对照表
年代	型号	全长M	翼展M	重量Kg	马力HP	极速KM/H	航程KM	固定军械	翼面积M	翼载Kg

1940

F6F“恶妇”

10.22

13.05

5,800

2,000

605

2,258

12.7mmx6

31

187

---------------------------------------------------------

star2000

吃水太小，干舷太高，防雷隔层纵深过大内部空间压缩太小，机库位置过低

mathewwu

回复 xsuny 的帖子

呃，主题弄得好像我不欢迎航妈似的。。。

强调本区欢迎“与战列舰及海军有关的文章讨论“。再说好几个军事论坛都把新旧航妈炒得火热，看来我们也要迎头赶上。

fridarx

航母设计的关键项目有哪些呢？

STG44突击步枪

就草图而言，重要的是自圆其说的布局，是思想的火花，可以不深究细节处理。但xsuny偏偏要准确标明细节数据的草图

说句难听的，要想得到别人的尊重，首先要学会尊重别人。xsuny画的架空图和女王都是一副德性，全是无比例限制的胡乱写意图，这让人情何以堪！这是提甚么建设性意见还是浪费别人时间？不管什么“建设性意见”楼猪都能以“宽度，我没有想清楚”诡辩之。

本帖“草图”单独拿出来问题不大，也没有独到之处，但加上外链的目标想象图就是个扯淡

司马

回复 mathewwu 的帖子

发点航母的结构图吧

mathewwu

回复 171758170 的帖子

呼叫航妈党。。。。

司马

回复 mathewwu 的帖子

xsuny

44突击步枪 发表于 2011-8-22 21:37
就草图而言，重要的是自圆其说的布局，是思想的火花，可以不深究细节处理。但xsuny偏偏要准确标明细节数据 ...

你说我没问题。

但是不可容忍的是。 和XX鸟王相提并论。这简直不可原谅。

--------

任何事认知都是螺旋上升的。

明摆链接是（前期）参考图。。没说是本次附件图。

唧唧歪歪什么呢

STG44突击步枪

xsuny 发表于 2011-8-22 22:05
你说我没问题。

但是不可容忍的是。 和XX鸟王相提并论。这简直不可原谅。

--------

任何事认知都是螺旋上升的。

明摆链接是（前期）参考图。。没说是本次附件图。

唧唧歪歪什么呢

OK，我承认错误

xsuny

44突击步枪 发表于 2011-8-22 22:24
OK，我承认错误

44 ，  ~~~~~~~~~~==================坑主！

STG44突击步枪

本坑王殿下最近又打算刨个新坑，咩哈哈哈哈哈

xsuny

44突击步枪 发表于 2011-8-22 22:46
本坑王殿下最近又打算刨个新坑，咩哈哈哈哈哈

瓦哈哈！

存照。For  狠拍

------------------------------------------------------------------------------


工人停工ing。。。。。。。

巴掌

“宽度保密”，还评价个屁。

xsuny

xcx, china heavy cruiser laid down 1932

Displacement:
    26,039 t light; 26,660 t standard; 28,617 t normal; 30,182 t full load

Dimensions: Length (overall / waterline) x beam x draught (normal/deep)
    (797.62 ft / 761.15 ft) x 101.05 ft (Bulges 108.27 ft) x (25.43 / 26.48 ft)
    (243.11 m / 232.00 m) x 30.80 m (Bulges 33.00 m)  x (7.75 / 8.07 m)

Armament:
      8 - 5.00" / 127 mm 50.0 cal guns - 66.16lbs / 30.01kg shells, 150 per gun
      Dual purpose guns in turret on barbette mounts, 1932 Model
      4 x Twin mounts on sides, forward deck forward
      24 - 1.57" / 40.0 mm 45.0 cal guns - 1.97lbs / 0.89kg shells, 150 per gun
      Anti-air guns in deck and hoist mounts, 1932 Model
      6 x 2 row twin mounts on sides, evenly spread
      16 - 0.79" / 20.0 mm 45.0 cal guns - 0.25lbs / 0.11kg shells, 150 per gun
      Anti-air guns in deck mounts, 1932 Model
      8 x Twin mounts on centreline, evenly spread
      Weight of broadside 581 lbs / 263 kg

Armour:
   - Belts:        Width (max)    Length (avg)        Height (avg)
    Main:    1.97" / 70 mm    475.72 ft / 145.00 m    16.40 ft / 5.00 m
    Ends:    Unarmoured
      Main Belt covers 96% of normal length

   - Torpedo Bulkhead - Additional damage containing bulkheads:
        0.98" / 25 mm    475.72 ft / 145.00 m    21.72 ft / 6.62 m
    Beam between torpedo bulkheads 94.49 ft / 28.80 m

   - Hull Bulges:
        0.39" / 10 mm    410.11 ft / 125.00 m    22.97 ft / 7.00 m

   - Gun armour:    Face (max)    Other gunhouse (avg)    Barbette/hoist (max)
    2nd:    3.15" / 80 mm    1.38" / 35 mm        1.97" / 50 mm
    3rd:    0.79" / 20 mm          -            0.39" / 10 mm
    4th:    0.39" / 10 mm          -                  -

   - Armoured deck - multiple decks:
    For and Aft decks: 1.97" / 70 mm
    Forecastle: 1.97" / 50 mm  Quarter deck: 1.97" / 50 mm

   - Conning towers: Forward 6.10" / 155 mm, Aft 0.00" / 0 mm

Machinery:
    Oil fired boilers, steam turbines,
    Hydraulic drive, 4 shafts, 101,861 shp / 75,988 Kw = 30.00 kts
    Range 12,000nm at 12.00 kts
    Bunker at max displacement = 3,522 tons

Complement:
    1,099 - 1,430

Cost:
    £6.340 million / $25.359 million

Distribution of weights at normal displacement:
    Armament: 163 tons, 0.6%
       - Guns: 163 tons, 0.6%
    Armour: 3,429 tons, 12.0%
       - Belts: 657 tons, 2.3%
       - Torpedo bulkhead: 376 tons, 1.3%
       - Bulges: 137 tons, 0.7%
       - Armament: 220 tons, 0.8%
       - Armour Deck: 1,917 tons, 6.7%
       - Conning Tower: 123 tons, 0.4%
    Machinery: 3,007 tons, 10.5%
    Hull, fittings & equipment: 13,440 tons, 47.0%
    Fuel, ammunition & stores: 2,577 tons, 9.0%
    Miscellaneous weights: 6,000 tons, 21.0%
       - Hull below water: 2,000 tons
       - Hull above water: 2,000 tons
       - On freeboard deck: 1,000 tons
       - Above deck: 1,000 tons

Overall survivability and seakeeping ability:
    Survivability (Non-critical penetrating hits needed to sink ship):
      107,095 lbs / 48,577 Kg = 991.6 x 6 " / 152 mm shells or 15.3 torpedoes
    Stability (Unstable if below 1.00): 1.22
    Metacentric height 7.4 ft / 2.2 m
    Roll period: 16.8 seconds
    Steadiness    - As gun platform (Average = 50 %): 70 %
            - Recoil effect (Restricted arc if above 1.00): 0.04
    Seaboat quality  (Average = 1.00): 2.00

Hull form characteristics:
    Hull has a flush deck,
      an extended bulbous bow and large transom stern
    Block coefficient (normal/deep): 0.478 / 0.484
    Length to Beam Ratio: 7.03 : 1
    'Natural speed' for length: 32.54 kts
    Power going to wave formation at top speed: 50 %
    Trim (Max stability = 0, Max steadiness = 100): 35
    Bow angle (Positive = bow angles forward): 29.00 degrees
    Stern overhang: 9.19 ft / 2.80 m
    Freeboard (% = length of deck as a percentage of waterline length):
                Fore end,     Aft end
       - Forecastle:    22.00%,  49.21 ft / 15.00 m,  49.21 ft / 15.00 m
       - Forward deck:    30.00%,  49.21 ft / 15.00 m,  49.21 ft / 15.00 m
       - Aft deck:    30.00%,  49.21 ft / 15.00 m,  49.21 ft / 15.00 m
       - Quarter deck:    18.00%,  49.21 ft / 15.00 m,  49.21 ft / 15.00 m
       - Average freeboard:        49.21 ft / 15.00 m

Ship space, strength and comments:
    Space    - Hull below water (magazines/engines, low = better): 56.1%
        - Above water (accommodation/working, high = better): 445.5%
    Waterplane Area: 52,225 Square feet or 4,852 Square metres
    Displacement factor (Displacement / loading): 178%
    Structure weight / hull surface area: 130 lbs/sq ft or 632 Kg/sq metre
    Hull strength (Relative):
        - Cross-sectional: 0.81
        - Longitudinal: 6.50
        - Overall: 1.00
    Excellent machinery, storage, compartmentation space
    Excellent accommodation and workspace room
    Ship has slow, easy roll, a good, steady gun platform
    Excellent seaboat, comfortable, can fire her guns in the heaviest weather

STG44突击步枪

翻不翻船姑且不论，这船水兵非得在飞行甲板搭帐篷过夜了

xsuny

44突击步枪 发表于 2011-8-24 20:22
翻不翻船姑且不论，这船水兵非得在飞行甲板搭帐篷过夜了

预留了4米人员和弹药层。  、
-----------------------------------------

参考 刨面图

xsuny

44突击步枪 发表于 2011-8-24 20:22
翻不翻船姑且不论，这船水兵非得在飞行甲板搭帐篷过夜了

另 SPS  水平装甲板

只能装在 15m舷最高处

如果按图上所示  。

厚度会大。  稳心会低。

摇摆周期会大

STG44突击步枪

xsuny 发表于 2011-8-24 21:33
预留了4米人员和弹药层。  、
-----------------------------------------

还人员和弹药层，这点空间屁用不顶

埃塞克斯用了一个主船体的空间，战争后期还挤的一比

xsuny

44突击步枪 发表于 2011-8-25 21:18
还人员和弹药层，这点空间屁用不顶

埃塞克斯用了一个主船体的空间，战争后期还挤的一比

最好附一个纵向刨面图。

Thanks、
