我找到的几种战列舰弹、药布置

克虏伯火炮 · 发表于 2012-11-15 09:56

本帖最后由克虏伯火炮于 2012-11-15 10:18 编辑

很早有人说，维内托的弹、药布置是上药下弹，是为了降低重心的无奈之举，别国大都上弹下药......
后来介绍前卫的文章又说英国一直到乔治五世或者前卫之前都是上药下弹......
再后来俾斯麦也是上药下弹......

我找了找图纸，发现仅有大和级是典型的上弹下药，而别的都不是。长门不清楚。金刚扶桑伊势是典型的英国设计，估计也是上药下弹。
同时，别的战舰也有很多不是上药下弹，而是同层布置的，是将发射药和炮弹分别放置于不同的舱室。
比如衣阿华：

克虏伯火炮 · 发表于 2012-11-15 09:58

本帖最后由克虏伯火炮于 2012-11-15 10:13 编辑

俾斯麦存疑中。没看到弹头库。可能是在发射药库下面。

克虏伯火炮 · 发表于 2012-11-15 10:01

俾斯麦

克虏伯火炮 · 发表于 2012-11-15 10:04

只有大和图上是上弹下药

克虏伯火炮 · 发表于 2012-11-15 10:08

黎塞留“每座炮塔都有2套弹库和发射药库，每一部分都在炮座底部的同一层甲板上。”

核动力帆船 · 发表于 2012-11-15 12:39

javascript:;
长门

javascript:;

敦刻尔克，好像“左”边的是弹，“右”边的是药. . . . . 吧

mathewwu · 发表于 2012-11-15 15:39

本帖最后由 mathewwu 于 2012-11-15 15:49 编辑

阿华的主炮射药库在炮塔围垛外，有上下两层。主炮弹头环在炮塔围垛内的炮篮内，也有上下两层，上层比射药库上层高一层。

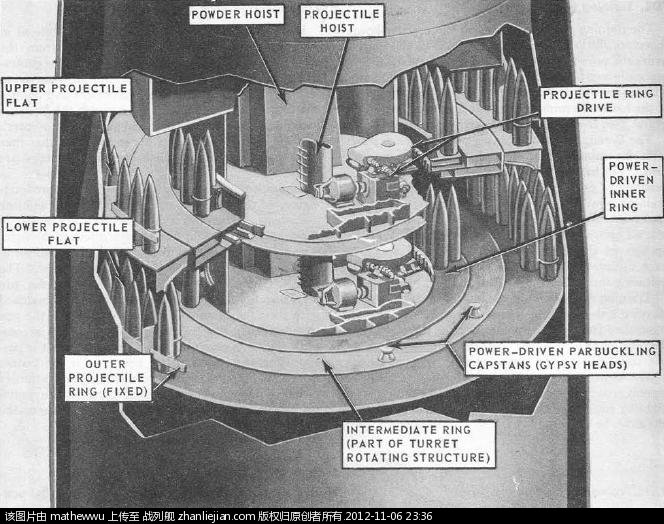

下图是德梅因的弹头环结构，中心是弹药举扬机，典型的大米条约后BB/CA弹头库：

mathewwu · 发表于 2012-11-15 16:12

英国到了老衲就是弹上药下了：

Henschel · 发表于 2012-11-15 16:21

本帖最后由 Henschel 于 2012-11-15 16:28 编辑

甘古特的~

金刚~

克虏伯火炮 · 发表于 2012-11-15 16:55

本帖最后由克虏伯火炮于 2012-11-15 16:57 编辑

上图金刚是改装以后的，不知改装前是不是这样的设计？
看来英国最晚从纳尔逊开始就上弹下药了，但毕竟给日本造金刚的时候太早。
金刚号第一次大改装时，弹药库是经过了“妥善处理”的，不知是仅加强装甲和防火设施，还是颠倒了？

甘古特在这方面则算得上先进了，这是我最初没想到的。

lse · 发表于 2012-11-15 17:19

本帖最后由 lse 于 2012-11-15 17:22 编辑

扶桑最初型态

superslyph · 发表于 2012-11-15 18:11

本帖最后由 superslyph 于 2012-11-15 18:12 编辑

不记得来源了

mathewwu · 发表于 2012-11-15 18:15

superslyph 发表于 2012-11-15 18:11
不记得来源了

这就是老衲之前，英国威克斯厂(Vickers)炮塔的基本构型，弹下药上。

Go229 · 发表于 2012-11-15 18:21

本帖最后由 go229 于 2012-11-15 18:23 编辑

不只是新舰，法国人的老舰在也是左弹右药，比如被一发爆药库的布列塔尼级，其药库就在右面，结果炮弹从右侧射入，于是一发大悲剧，如果从左面打进去没准儿就没事儿了。
有没有人嗅到一种不对称防护的思路，比如某左咳咳舷

seven_nana · 发表于 2012-11-15 18:24

mathewwu 发表于 2012-11-15 18:15
这就是老衲之前，英国威克斯厂(Vickers)炮塔的基本构型，弹下药上。

请教下发射药库里的那个转门，是否就是navalweapons词条中的Kenyon Doors？

核动力帆船 · 发表于 2012-11-15 19:37

mathewwu · 发表于 2012-11-15 20:40

seven_nana 发表于 2012-11-15 18:24
请教下发射药库里的那个转门，是否就是navalweapons词条中的Kenyon Doors？

意思到了，大米的scuttle也是差不多的设计。内外门相锁，不能同时开启，简单说就是单向密封。

lse · 发表于 2012-11-18 01:49

本帖最后由 lse 于 2012-11-18 01:51 编辑

克虏伯火炮发表于 2012-11-15 09:58
俾斯麦存疑中。没看到弹头库。可能是在发射药库下面。

俾斯麦是中药外弹

克虏伯火炮 · 发表于 2012-11-18 07:03

lse 发表于 2012-11-18 01:49
俾斯麦是中药外弹

不是中药外弹。俾斯麦炮井里不长时间存放弹头和发射药。
我存的这张图不完全，没有注释，所以没看懂。你这张完全，看注释，13的位置就是弹头库，确实是在发射药库下面。
有更全的图纸吗？

lse · 发表于 2012-11-18 07:21

克虏伯火炮发表于 2012-11-18 07:03
不是中药外弹。俾斯麦炮井里不长时间存放弹头和发射药。
我存的这张图不完全，没有注释，所以没看懂。你 ...

http://www.moxing.net/2011/1110/2880.html
