求设计新平远

c7635227

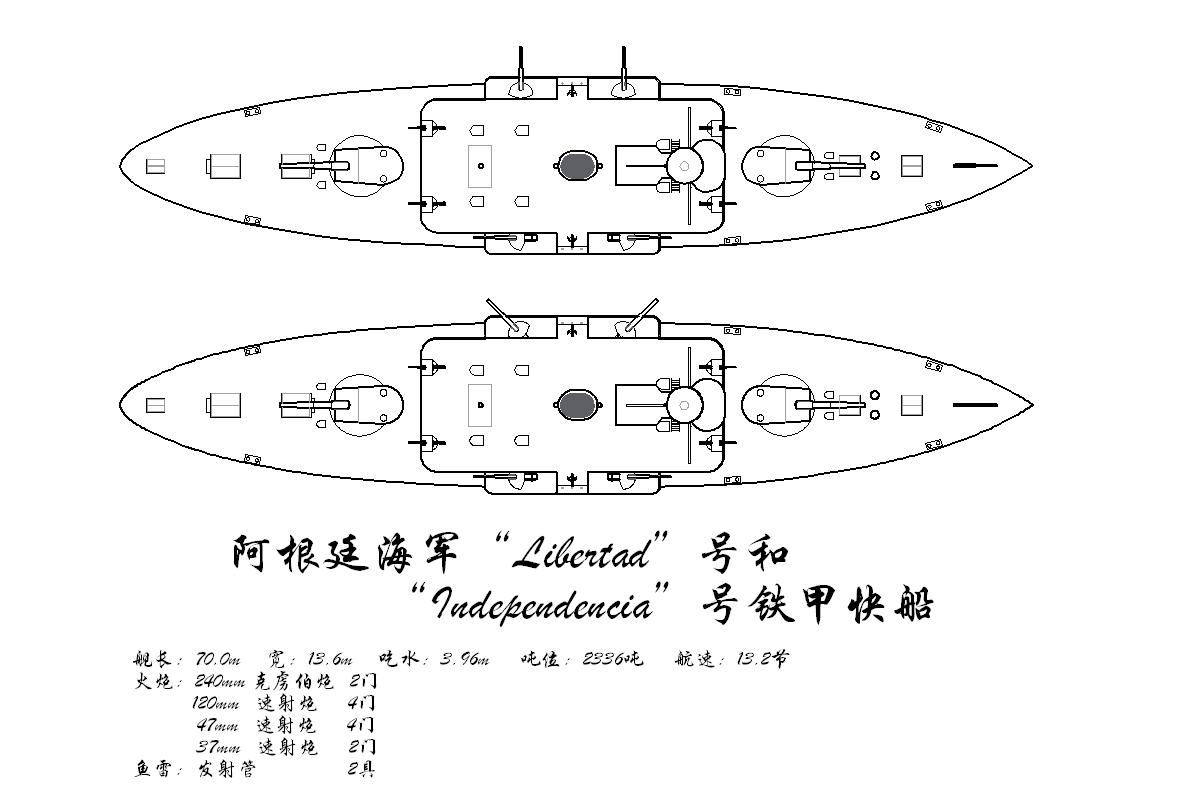

以阿根廷的独立级铁甲快船为蓝本，设计一艘平远，尽量使用历史数据，要求1891年前下水，不要鱼雷，多加火炮或者是弹药，航程不用太远，和济远差不多就好，使用用途：大东沟决战。

谢谢各位大神了

风之旋律

偶为日本设计的新联合舰队，可以试试~

火焰刀

“平远”级铁甲舰

c7635227

我要的是基于阿根廷的来改进，鱼雷不要，240正常，主要是马尾能在1889年开始制造，吨位最好不要超过2500，不要撞角，船型参考就行了，火力第一，防护第二，速度不低于13节就行

想将它编入北洋舰队参加对日作战

雪夜蓝狐

平远级, 中国 装甲巡洋舰 下水 1891
战列舰

排水量:
        2,215 吨 空载; 2,338 吨 标准; 2,558 吨 正常; 2,734 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (255.91 英尺 / 255.91 英尺) x 42.65 英尺 x (13.12 / 13.88 英尺)
        (78.00 m / 78.00 m) x 13.00 m  x (4.00 / 4.23 m)

武器:
      2 - 9.45" / 240 mm 40.0 倍径 火炮 - 404.25磅 / 183.37千克 炮弹, 100 每门炮
          后装炮 开放式装甲炮塔, 1891 Model
          2 单个炮座 在艏艉中线，均匀分布
      6 - 4.72" / 120 mm 45.0 倍径 火炮 - 53.17磅 / 24.12千克 炮弹, 150 每门炮
          速射炮 炮郭炮座, 1891 Model
          6 单个炮座 在舷侧均匀分布
      船侧重量 1,128 磅 / 511 kg

装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        5.91" / 150 mm        166.34 英尺 / 50.70 m        7.84 英尺 / 2.39 m
        艏艉:        2.95" / 75 mm          89.53 英尺 / 27.29 m        7.84 英尺 / 2.39 m
          主装甲带覆盖 100% 正常长度

   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:              -                      -                        5.91" / 150 mm

   - 装甲甲板:多个甲板:
        前后甲板: 0.98" / 25 mm
        首楼: 0.98" / 25 mm  尾甲板: 0.98" / 25 mm

   - 指挥塔前部 5.91" / 150 mm, 后部 5.91" / 150 mm

机械:
        燃煤锅炉, 联合往复式蒸汽机,
        没有传动系统, 2 轴，, 2,128 指示马力 / 1,588 Kw = 14.00 节n        航程 3,000海里 在 10.00 节
        最大排水量下的燃料库 = 396 吨 (100% 煤)

人员:
        179 - 233

花费:
        £0.194 百万 / $0.776 百万

在正常排水量下的权重分配:
        武器: 249 吨, 9.7%
           - 火炮: 249 吨, 9.7%
        装甲: 753 吨, 29.4%
           - 装甲带: 418 吨, 16.3%
           - 军备: 138 吨, 5.4%
           - 装甲甲板: 150 吨, 5.9%
           - 指挥塔: 48 吨, 1.9%
        机械: 387 吨, 15.1%
        船体，配件和设备: 826 吨, 32.3%
        燃料，弹药和补给: 343 吨, 13.4%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          4,379 磅 / 1,986 K千克 = 10.4 9.4 " / 240 mm 炮弹或者 1.3 鱼雷
        稳性 (如果低于1.00为不稳定): 1.33
        稳心高 2.3 英尺 / 0.7 m
        横摇周期: 11.8 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 100 %
                        - 反冲效应（如果反冲效应大于1.00): 0.65
        海船质量 (平均值 = 1.00): 2.00

船型特征:
        船体有 抬高的前间断面,
          一个普通船首 和巡洋舰形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.625 / 0.632
        长宽比: 6.00 : 1
        '船长的自然速度: 16.00 节
        在极速下消耗于波浪形成的动力: 44 %
        调整 （最大稳定性=0，最大坚固性=100): 50
        首舷角 （船头朝前为正): 0.00 度
        船尾外伸: 0.00 英尺 / 0.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        20.00%,  16.40 英尺 / 5.00 m,  16.40 英尺 / 5.00 m
           - 前甲板:        30.00%,  16.40 英尺 / 5.00 m,  16.40 英尺 / 5.00 m
           - 后甲板:        35.00%,  9.84 英尺 / 3.00 m,  9.84 英尺 / 3.00 m
           - 船尾甲板:        15.00%,  9.84 英尺 / 3.00 m,  9.84 英尺 / 3.00 m
           - 平均干舷:                13.12 英尺 / 4.00 m
        船头易上浪

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 73.1%
                - 水上部分（生活空间/工作空间，越高越好): 111.9%
        水线面积: 8,171 平方英尺或 759 平方米
        排水量系数（排水量/装载量）): 121%
        船体结构重量/表面积: 82 l磅/平方英尺或者 399 千克/平方米
        ):船体强度（相关的）):
                - 横向: 0.95
                - 纵向: 2.81
                - 全部: 1.06
        优秀的机械，存储，舱室空间
        足够的住宿和工作空间
        船只缓慢从容的摇动，是一个不错的火力平台
        优秀的海船，舒适, 能够在最恶劣的天气开火

c7635227

150mm钢面铁甲在大东沟够用吗，是否需要加一些

最好能有线图，谢谢你的设计。

fenghuai

匈牙利大公/台湾, 奥匈帝国/大清       穹甲巡洋舰   下水 1894

排水量:
        4,573 吨 空载; 4,781 吨 标准; 5,198 吨 正常; 5,532 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (356.63 英尺 / 354.33 英尺) x 48.26 英尺 x (20.34 / 21.34 英尺)
        (108.70 m / 108.00 m) x 14.71 m  x (6.20 / 6.51 m)

武器:
      8 - 5.98" / 152 mm 45.0 倍径 火炮 - 107.14磅 / 48.60千克 炮弹, 150 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1894 Model
          4 单个炮座 在艏艉中线，均匀分布
                2 抬高的炮座 - 超级火力组
      6 - 5.00" / 127 mm 45.0 倍径 火炮 - 62.50磅 / 28.35千克 炮弹, 150 每门炮
          速射炮 科尔斯/爱立信式旋转炮塔, 1894 Model
          3 单个炮座 在艏艉舷侧，多数在前部
      10 - 1.46" / 37.0 mm 45.0 倍径 火炮 - 1.54磅 / 0.70千克 炮弹, 150 每门炮
          速射炮 甲板炮座, 1894 Model
          6 单个炮座 在中线，后甲板前部
      船侧重量 1,248 磅 / 566 kg
      主要鱼雷
      3 - 21.0" / 533 mm, 0.00 英尺 / 0.00 米 鱼雷 - 0.000 吨 每个, 0.000 吨 总共
        在 1 管 甲板固定滑轨发射架

装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        3.74" / 95 mm        213.25 英尺 / 65.00 m        8.43 英尺 / 2.57 m
        艏艉:        0.79" / 20 mm          98.43 英尺 / 30.00 m        8.43 英尺 / 2.57 m
          42.65 英尺 / 13.00 m 无装甲艏艉
        上部:        0.79" / 20 mm        229.66 英尺 / 70.00 m        8.01 英尺 / 2.44 m
          主装甲带覆盖 93% 正常长度
          主装甲带没有完全覆盖弹药和动力舱室

   - 防鱼雷隔舱 - 附加减伤舱室:
                1.97" / 50 mm        213.25 英尺 / 65.00 m        18.04 英尺 / 5.50 m
        鱼雷舱壁之间宽 39.37 英尺 / 12.00 m
  - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:        2.36" / 60 mm        1.38" / 35 mm                2.17" / 55 mm
        第二组:        2.36" / 60 mm        1.38" / 35 mm                2.17" / 55 mm

   - 装甲甲板:多个甲板:
        前后甲板: 1.38" / 35 mm

   - 指挥塔前部 2.36" / 60 mm, 后部 0.00" / 0 mm

机械:
        燃煤锅炉, 联合往复式蒸汽机,
        直接传动, 2 轴，, 11,052 指示马力 / 8,245 Kw = 20.00 节n        航程 4,000海里 在 10.00 节
        最大排水量下的燃料库 = 751 吨 (100% 煤)

人员:
        305 - 397

花费:
        £0.546 百万 / $2.182 百万

在正常排水量下的权重分配:
        武器: 360 吨, 6.9%
           - 火炮: 360 吨, 6.9%
        装甲: 1,136 吨, 21.8%
           - 装甲带: 375 吨, 7.2%
           - 防鱼雷舱壁: 280 吨, 5.4%
           - 军备: 212 吨, 4.1%
           - 装甲甲板: 253 吨, 4.9%
           - 指挥塔: 15 吨, 0.3%
        机械: 1,905 吨, 36.7%
        船体，配件和设备: 1,171 吨, 22.5%
        燃料，弹药和补给: 625 吨, 12.0%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          2,307 磅 / 1,046 K千克 = 21.5 6.0 " / 152 mm 炮弹或者 0.7 鱼雷
        稳性 (如果低于1.00为不稳定): 1.27
        稳心高 2.6 英尺 / 0.8 m
        横摇周期: 12.6 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 70 %
                        - 反冲效应（如果反冲效应大于1.00): 0.92
        海船质量 (平均值 = 1.00): 2.00

船型特征:
        船体有 低首楼, 低艉甲板 ,
          一个普通船首 和圆形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.523 / 0.530
        长宽比: 7.34 : 1
        '船长的自然速度: 18.82 节
        在极速下消耗于波浪形成的动力: 50 %
        调整 （最大稳定性=0，最大坚固性=100): 35
        首舷角 （船头朝前为正): 5.00 度
        船尾外伸: 0.00 英尺 / 0.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        15.00%,  26.25 英尺 / 8.00 m,  20.34 英尺 / 6.20 m
           - 前甲板:        35.00%,  23.62 英尺 / 7.20 m,  23.62 英尺 / 7.20 m
           - 后甲板:        35.00%,  23.62 英尺 / 7.20 m,  23.62 英尺 / 7.20 m
           - 船尾甲板:        15.00%,  20.34 英尺 / 6.20 m,  20.34 英尺 / 6.20 m
           - 平均干舷:                22.99 英尺 / 7.01 m

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 171.3%
                - 水上部分（生活空间/工作空间，越高越好): 171.7%
        水线面积: 11,637 平方英尺或 1,081 平方米
        排水量系数（排水量/装载量）): 86%
        船体结构重量/表面积: 55 l磅/平方英尺或者 271 千克/平方米
        ):船体强度（相关的）):
                - 横向: 0.50
                - 纵向: 3.79
                - 全部: 0.61
        狭小的机械，存储，舱室空间
        优秀的住宿和工作空间
        船只缓慢从容的摇动，是一个不错的火力平台
        优秀的海船，舒适, 能够在最恶劣的天气开火

c7635227

这个感觉还不如白郎古·恩卡拉达号防护巡洋舰

我靠

c7635227 发表于 2013-6-2 00:14
150mm钢面铁甲在大东沟够用吗，是否需要加一些

可以用硬化装甲，足够用了兄弟

小胡子

风之旋律 发表于 2013-5-31 17:20
偶为日本设计的新联合舰队，可以试试~

那几级大型防护巡洋舰是强攻破交巡洋舰？居然安装大口径主炮

c7635227

小胡子 发表于 2013-6-4 16:38
那几级大型防护巡洋舰是强攻破交巡洋舰？居然安装大口径主炮

胡子兄来设计一艘啊，装甲要求钢面的，其他要求同前

STG44突击步枪

c7635227 发表于 2013-6-5 14:14
胡子兄来设计一艘啊，装甲要求钢面的，其他要求同前

钢面铁甲中国能焊？

不如锻铁甲，省事，效果也不差太多

自己看

http://www.warships.com.cn/thread-4679-1-1.html

http://www.warships.com.cn/thread-3359-1-1.html

c7635227

不是可以不走焊接的路吗，记得有个科普说可以直接加热合成吗

风之旋律

小胡子 发表于 2013-6-4 16:38
那几级大型防护巡洋舰是强攻破交巡洋舰？居然安装大口径主炮

不素啊，偶的设想是基于很多人丫丫的大清帝国北洋水师继续订购铁甲舰的情况下，日本帝国海军联合舰队以其为目标而制定的造船方案。石狩级和英彦级的设计思路就是装备一门能够撬开铁甲舰装甲的10寸主炮，同时为了保持火力，也配备大量的120毫米速射炮或者152毫米炮，而高津级则是吉野型的极端发展性，装备了4门203炮和8门120毫米速射炮，联合舰队原本打算订购4艘，但是帝国经费不足，无法订购足够多的高津级，只能订购两艘缩水型，也就是大野级。而甲斐级则是取代历史上悲剧的三景舰。武奈级则是老式铁甲舰。
