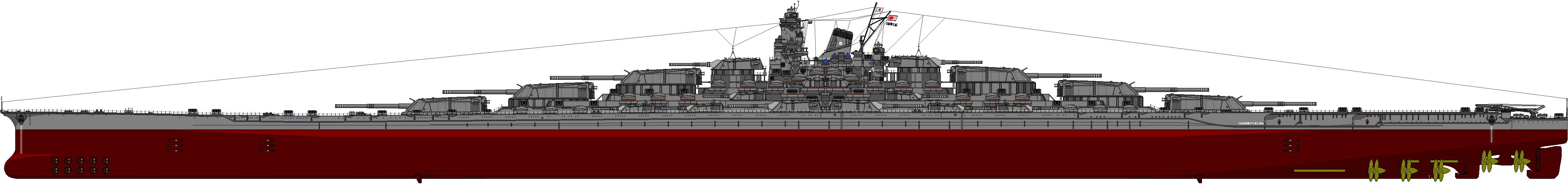

超巨大超常兵器級超大和型戦艦｢大日本｣だいやまと

badcat009

超巨大超常兵器級超大和型戦艦｢大日本｣だいやまと
全長650米
全幅95米
基準排水量45万屯
満載排水量50万屯
出力50万馬力
速度27.5節
航続距離16節＞12000海里
燃料搭載量2万屯
舷側装甲200～650粍
傾斜20度
甲板装甲150～350粍
45口径100糎砲3連装6基計18門
45口径61糎砲3連装6基計18門
45口径41糎砲2連装12基計24門
50口径20.3糎砲3連装4基計12門
50口径12.7糎速射砲連装44基計88門
25粍3連装機銃70基
61糎多目的魚雷発射管計18門
対潜短魚雷3連4基計12門
搭載機10機
射出機2基

※排水量が満載50万屯となってますが実際は250万屯位になるかと思います。







输入船名, 输入国籍 输入种类 下水 1950

排水量:
        794,737 吨 空载; 855,266 吨 标准; 904,004 吨 正常; 942,994 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (2,132.55 英尺 / 2,099.74 英尺) x 278.87 英尺 (突出部 311.68 英尺) x (78.74 / 81.89 英尺)
        (650.00 m / 640.00 m) x 85.00 m (突出部 95.00 m)  x (24.00 / 24.96 m)

武器:
      18 - 39.37" / 1,000 mm 45.0 倍径 火炮 - 30,771.98磅 / 13,957.94千克 炮弹, 100 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1950 Model
          6 独立3联炮座 在中线均匀分布
                4 抬高的炮座
      18 - 24.02" / 610 mm 45.0 倍径 火炮 - 6,984.66磅 / 3,168.19千克 炮弹, 100 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1950 Model
          6 独立3联炮座 在舷侧均匀分布
                2 抬高的炮座
      24 - 16.14" / 410 mm 45.0 倍径 火炮 - 2,120.84磅 / 962.00千克 炮弹, 150 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1950 Model
          12 独立双联炮座 在舷侧均匀分布
                6 抬高的炮座
      12 - 7.99" / 203 mm 50.0 倍径 火炮 - 270.21磅 / 122.57千克 炮弹, 250 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1950 Model
          4 独立双联炮座 在舷侧均匀分布
      船侧重量 733,762 磅 / 332,829 kg

装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        25.6" / 650 mm        1,364.83 英尺 / 416.00 m        20.05 英尺 / 6.11 m
        艏艉:        未装装甲
          主装甲带覆盖 100% 正常长度
          主装甲带倾斜度 20.00 度（向内为正)

   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:        29.1" / 740 mm        18.5" / 470 mm                31.5" / 800 mm
        第二组:        25.6" / 650 mm        13.8" / 350 mm                23.6" / 600 mm
        第三组:        15.7" / 400 mm        7.87" / 200 mm                15.7" / 400 mm
        第四组:        7.87" / 200 mm        7.87" / 200 mm                7.87" / 200 mm

   - 装甲覆盖弹药舱和轮机舱:
        13.78" / 350 mm

   - 指挥塔前部 27.56" / 700 mm, 后部 27.56" / 700 mm

机械:
        燃油锅炉, 蒸汽轮机,
        电传动, 8 轴，, 598,007 轴马力 / 446,114 Kw = 27.50 节n        航程 12,000海里 在 27.50 节
        最大排水量下的燃料库 = 87,729 吨

人员:
        14,657 - 19,056

花费:
        £767.450 百万 / $3,069.799 百万

在正常排水量下的权重分配:
        武器: 79,067 吨, 8.7%
           - 火炮: 79,067 吨, 8.7%
        装甲: 181,186 吨, 20.0%
           - 装甲带: 29,938 吨, 3.3%
           - 军备: 128,702 吨, 14.2%
           - 装甲甲板: 11,444 吨, 1.3%
           - 指挥塔: 11,102 吨, 1.2%
        机械: 14,306 吨, 1.6%
        船体，配件和设备: 520,177 吨, 57.5%
        燃料，弹药和补给: 109,267 吨, 12.1%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          925,065 磅 / 419,603 K千克 = 30.3 39.4 " / 1,000 mm 炮弹或者 25.8 鱼雷
        稳性 (如果低于1.00为不稳定): 1.05
        稳心高 25.5 英尺 / 7.8 m
        横摇周期: 25.9 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 41 %
                        - 反冲效应（如果反冲效应大于1.00): 0.65
        海船质量 (平均值 = 1.00): 0.66

船型特征:
        船体有一个平甲板,
          一个前伸球鼻型船首 和巡洋舰形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.614 / 0.616
        长宽比: 6.74 : 1
        '船长的自然速度: 45.82 节
        在极速下消耗于波浪形成的动力: 27 %
        调整 （最大稳定性=0，最大坚固性=100): 50
        首舷角 （船头朝前为正): 30.00 度
        船尾外伸: 0.00 英尺 / 0.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        17.50%,  50.39 英尺 / 15.36 m,  41.24 英尺 / 12.57 m
           - 前甲板:        30.00%,  41.24 英尺 / 12.57 m,  32.09 英尺 / 9.78 m
           - 后甲板:        35.00%,  32.09 英尺 / 9.78 m,  32.09 英尺 / 9.78 m
           - 船尾甲板:        17.50%,  32.09 英尺 / 9.78 m,  32.09 英尺 / 9.78 m
           - 平均干舷:                35.70 英尺 / 10.88 m
        船头易上浪

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 73.5%
                - 水上部分（生活空间/工作空间，越高越好): 192.8%
        水线面积: 433,894 平方英尺或 40,310 平方米
        排水量系数（排水量/装载量）): 105%
        船体结构重量/表面积: 916 l磅/平方英尺或者 4,471 千克/平方米
        ):船体强度（相关的）):
                - 横向: 1.29
                - 纵向: 0.92
                - 全部: 1.00
        优秀的机械，存储，舱室空间
        优秀的住宿和工作空间
        小心：缺少适航性，有限的远洋航行能力
这个45W吨是扯淡

badcat009

大日本帝国改雪風型突撃駆逐艦｢雪風｣

前回の大日本帝国改雪風型突撃駆逐艦｢雪風改｣（illust/14066538）は駆逐艦ぽく見えなかったので、それっぽく改装してみた。
改雪風型突撃駆逐艦「雪風」
全長200米　全幅20米
排水量2万5千屯
満載排水量3万屯
航続距離18節＞6500海里
速度35.6節
45口径46糎砲連装
50口径12.7糎高角砲連装
25粍機銃3連装
61糎高速魚雷4連装
61糎酸素魚雷4連装
61糎酸素魚雷連装
爆雷
舷側装甲100粍　甲板装甲50粍

高速魚雷はシクヴァルのような魚雷で100節以上200節以下の速度で進む魚雷

输入船名, 输入国籍 输入种类 下水 1950


排水量:
        22,834 吨 空载; 23,848 吨 标准; 25,758 吨 正常; 27,286 吨 满载


尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (666.43 英尺 / 656.17 英尺) x 65.62 英尺 (突出部 78.74 英尺) x (31.50 / 33.27 英尺)
        (203.13 m / 200.00 m) x 20.00 m (突出部 24.00 m)  x (9.60 / 10.14 m)


武器:
      6 - 18.11" / 460 mm 45.0 倍径 火炮 - 2,995.22磅 / 1,358.61千克 炮弹, 50 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1950 Model
          3 双联炮座 在艏艉中线，主要在后
      船侧重量 17,971 磅 / 8,152 kg


装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        3.94" / 100 mm        426.51 英尺 / 130.00 m        9.71 英尺 / 2.96 m
        艏艉:        未装装甲
          主装甲带覆盖 100% 正常长度
          主装甲带没有完全覆盖弹药和动力舱室


   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:        9.45" / 240 mm        6.69" / 170 mm                15.7" / 400 mm


   - 装甲覆盖弹药舱和轮机舱:
        1.97" / 50 mm


机械:
        柴油 内燃发电机,
        电传动, 4 轴，, 237,449 轴马力 / 177,137 Kw = 35.59 节n        航程 6,500海里 在 18.00 节
        最大排水量下的燃料库 = 3,437 吨


人员:
        1,016 - 1,321


花费:
        £25.556 百万 / $102.225 百万


在正常排水量下的权重分配:
        武器: 2,772 吨, 10.8%
           - 火炮: 2,772 吨, 10.8%
        装甲: 3,363 吨, 13.1%
           - 装甲带: 671 吨, 2.6%
           - 军备: 2,125 吨, 8.2%
           - 装甲甲板: 568 吨, 2.2%
        机械: 5,681 吨, 22.1%
        船体，配件和设备: 11,018 吨, 42.8%
        燃料，弹药和补给: 2,924 吨, 11.4%
        其他重量: 0 吨, 0.0%


整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          12,921 磅 / 5,861 K千克 = 4.4 18.1 " / 460 mm 炮弹或者 1.5 鱼雷
        稳性 (如果低于1.00为不稳定): 1.08
        稳心高 3.1 英尺 / 0.9 m
        横摇周期: 18.8 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 25 %
                        - 反冲效应（如果反冲效应大于1.00): 1.05
        海船质量 (平均值 = 1.00): 0.25


船型特征:
        船体有 抬高的前间断面,
          一个普通船首 和巡洋舰形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.554 / 0.556
        长宽比: 8.33 : 1
        '船长的自然速度: 25.62 节
        在极速下消耗于波浪形成的动力: 64 %
        调整 （最大稳定性=0，最大坚固性=100): 50
        首舷角 （船头朝前为正): 20.00 度
        船尾外伸: 0.00 英尺 / 0.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        20.00%,  28.18 英尺 / 8.59 m,  23.06 英尺 / 7.03 m
           - 前甲板:        30.00%,  23.06 英尺 / 7.03 m,  23.06 英尺 / 7.03 m
           - 后甲板:        35.00%,  11.52 英尺 / 3.51 m,  11.52 英尺 / 3.51 m
           - 船尾甲板:        15.00%,  11.52 英尺 / 3.51 m,  11.52 英尺 / 3.51 m
           - 平均干舷:                17.70 英尺 / 5.39 m


船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 127.3%
                - 水上部分（生活空间/工作空间，越高越好): 95.3%
        水线面积: 30,161 平方英尺或 2,802 平方米
        排水量系数（排水量/装载量）): 84%
        船体结构重量/表面积: 226 l磅/平方英尺或者 1,101 千克/平方米
        ):船体强度（相关的）):
                - 横向: 1.09
                - 纵向: 1.56
                - 全部: 1.13
        狭小的机械，存储，舱室空间
        足够的住宿和工作空间
        船只快速频繁摇动，不是一个合适的火力平台
        小心：缺少适航性，有限的远洋航行能力

badcat009

badcat009 发表于 2014-7-22 13:17
大日本帝国改雪風型突撃駆逐艦｢雪風｣前回の大日本帝国改雪風型突撃駆逐艦｢雪風改｣（illust/14066538） ...

Fuso class Preliminary Studies

Since I've get a hold of drawings and sketches of many warship designs the Japanese had before both World Wars I've decided I've gotta draw some of them.
These are the preliminary designs led to the Fuso class Battleships and eventually to their improved half sisters the Ises.

The Designs are:
(Fuso is A-64)
A-47: 30.000tons/46.000shp, 6x2 356mm, 12x1 152mm, 10x1 120mm
A-48: 28.000tons/44.200shp, 6x2 305mm, 12x1 152mm, 10x1 120mm
A-49: 27.100tons/43.500shp, 5x2 356mm, 12x1 152mm, 10x1 120mm
A-50: 27.000tons/43.300shp, 5x2 356mm, 12x1 152mm, 10x1 120mm
A-51: 27.700tons/41.500shp, 2x3,3x2 305mm, 12x1 152mm
A-52: 26.000tons/40.000shp, 4x3 305mm, 12x1 152mm
A-53: 29.000tons/45.500shp, 5x3 305mm, 12x1 152mm
A-54: 28.100tons/46.000shp, 6x2 305mm, 12x1 152mm
A-55: 27.300tons/44.000shp, 6x2 305mm, 12x1 152mm
A-56: 26.500tons/36.000shp, 5x2 356mm, 16x1 152mm
A-57: 28.000tons/40.000shp, 5x2 356mm, 16x1 152mm

Armour:
A-47 through A-50: 305mm Belt, 29mm Deck
A-50 through A-57: 305mm Belt, 52mm Dec

A-47, IJN BB 下水 1914

排水量:
        22,050 吨 空载; 24,176 吨 标准; 29,286 吨 正常; 33,373 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (678.71 英尺 / 672.57 英尺) x 94.00 英尺 (突出部 98.43 英尺) x (28.54 / 31.81 英尺)
        (206.87 m / 205.00 m) x 28.65 m (突出部 30.00 m)  x (8.70 / 9.70 m)

武器:
      12 - 14.02" / 356 mm 45.0 倍径 火炮 - 1,388.37磅 / 629.75千克 炮弹, 150 每门炮
          后装炮 甲板炮座, 1914 Model
          4 独立双联炮座 在中线均匀分布
                2 抬高的炮座
          2 独立双联炮座 在船中部舷测
      12 - 5.98" / 152 mm 45.0 倍径 火炮 - 108.07磅 / 49.02千克 炮弹, 150 每门炮
          后装炮 炮郭炮座, 1914 Model
          12 单个炮座 在舷侧均匀分布
                12 船体上 在炮郭- 深海限制使用
      10 - 4.72" / 120 mm 45.0 倍径 火炮 - 53.17磅 / 24.12千克 炮弹, 150 每门炮
          速射炮 甲板炮座, 1914 Model
          10 单个炮座 在舷侧均匀分布
      船侧重量 18,489 磅 / 8,386 kg

装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        12.0" / 305 mm        437.17 英尺 / 133.25 m        11.65 英尺 / 3.55 m
        艏艉:        未装装甲
          主装甲带覆盖 100% 正常长度

   - 防鱼雷隔舱 - 附加减伤舱室:
                2.99" / 76 mm        437.17 英尺 / 133.25 m        26.05 英尺 / 7.94 m
        鱼雷舱壁之间宽 85.30 英尺 / 26.00 m

   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:        12.0" / 305 mm        5.91" / 150 mm                7.99" / 203 mm

   - 装甲甲板:多个甲板:
        前后甲板: 2.99" / 76 mm

   - 指挥塔前部 13.78" / 350 mm, 后部 11.81" / 300 mm

机械:
        油、煤混合锅炉, 蒸汽轮机,
        齿轮传动, 2 轴，, 61,042 轴马力 / 45,537 Kw = 24.80 节n        航程 11,000海里 在 16.00 节
        最大排水量下的燃料库 = 9,197 吨 (60% 煤)

人员:
        1,119 - 1,455

花费:
        £2.524 百万 / $10.098 百万

在正常排水量下的权重分配:
        武器: 2,189 吨, 7.5%
           - 火炮: 2,189 吨, 7.5%
        装甲: 7,263 吨, 24.8%
           - 装甲带: 2,607 吨, 8.9%
           - 防鱼雷舱壁: 1,261 吨, 4.3%
           - 军备: 882 吨, 3.0%
           - 装甲甲板: 1,990 吨, 6.8%
           - 指挥塔: 524 吨, 1.8%
        机械: 2,487 吨, 8.5%
        船体，配件和设备: 10,110 吨, 34.5%
        燃料，弹药和补给: 7,236 吨, 24.7%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          58,499 磅 / 26,535 K千克 = 42.5 14.0 " / 356 mm 炮弹或者 10.7 鱼雷
        稳性 (如果低于1.00为不稳定): 1.63
        稳心高 10.3 英尺 / 3.1 m
        横摇周期: 12.9 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 86 %
                        - 反冲效应（如果反冲效应大于1.00): 0.35
        海船质量 (平均值 = 1.00): 1.71

船型特征:
        船体有一个平甲板,
          一个直球鼻型船首 和巡洋舰形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.542 / 0.555
        长宽比: 6.83 : 1
        '船长的自然速度: 25.93 节
        在极速下消耗于波浪形成的动力: 46 %
        调整 （最大稳定性=0，最大坚固性=100): 50
        首舷角 （船头朝前为正): 12.00 度
        船尾外伸: 0.00 英尺 / 0.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        20.00%,  28.87 英尺 / 8.80 m,  23.62 英尺 / 7.20 m
           - 前甲板:        30.00%,  23.62 英尺 / 7.20 m,  18.37 英尺 / 5.60 m
           - 后甲板:        35.00%,  18.37 英尺 / 5.60 m,  18.37 英尺 / 5.60 m
           - 船尾甲板:        15.00%,  18.37 英尺 / 5.60 m,  18.37 英尺 / 5.60 m
           - 平均干舷:                20.63 英尺 / 6.29 m

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 64.7%
                - 水上部分（生活空间/工作空间，越高越好): 146.0%
        水线面积: 43,810 平方英尺或 4,070 平方米
        排水量系数（排水量/装载量）): 143%
        船体结构重量/表面积: 180 l磅/平方英尺或者 880 千克/平方米
        ):船体强度（相关的）):
                - 横向: 1.14
                - 纵向: 1.73
                - 全部: 1.19
        优秀的机械，存储，舱室空间
        优秀的住宿和工作空间
        船只缓慢从容的摇动，是一个不错的火力平台
        优秀的海船，舒适, 能够在最恶劣的天气开火

死神之炮

还有吗？

badcat009

死神之炮 发表于 2014-7-22 13:35
还有吗？

没有什么有亮点的了

死神之炮

badcat009 发表于 2014-7-22 13:46
没有什么有亮点的了

........

无字碑的读者

这第一幅到底是在造船还是造岛？

猫失前爪

SPS不是不支持550毫米以上的火炮吗

ifox1401

雪风。。。驱逐舰？？？？果断召唤紫石英号和之招呼

花落今叹胭脂泪

我突然想到了宇宙战舰XXX。。。

雪夜蓝狐

第一张看不出除了主炮外的其他16寸以上火炮有啥意义。对海的话，主炮完全够用，次级主炮这么多纯粹浪费吨位和空间。对空的花，射速又太低。如果把次级主炮去掉，既可以增加防空火力，又可以增加防护。

a395475354

求图片出处

a395475354

badcat009 发表于 2014-7-22 13:25
Fuso class Preliminary StudiesSince I've get a hold of drawings and sketches of many warship design ...

这是啥？感觉不错.

冬眠的龙凰

两万吨的DD……

hxfssl

楼主是从哪个网站弄回来的，我去批判一下。

yuewei19820617

简直是脑洞大开啊

战列舰

算是开眼了，雪风还是第一次看到。

linzhenn

I 服了 U 啊 楼主 这都是YY超级货啊 尤其是雪风 不怕开炮连船员都给整死了
