架空78280吨标排穹甲堵漏神舰（三座四联装16寸方案）

mirage25

装甲布局如下：

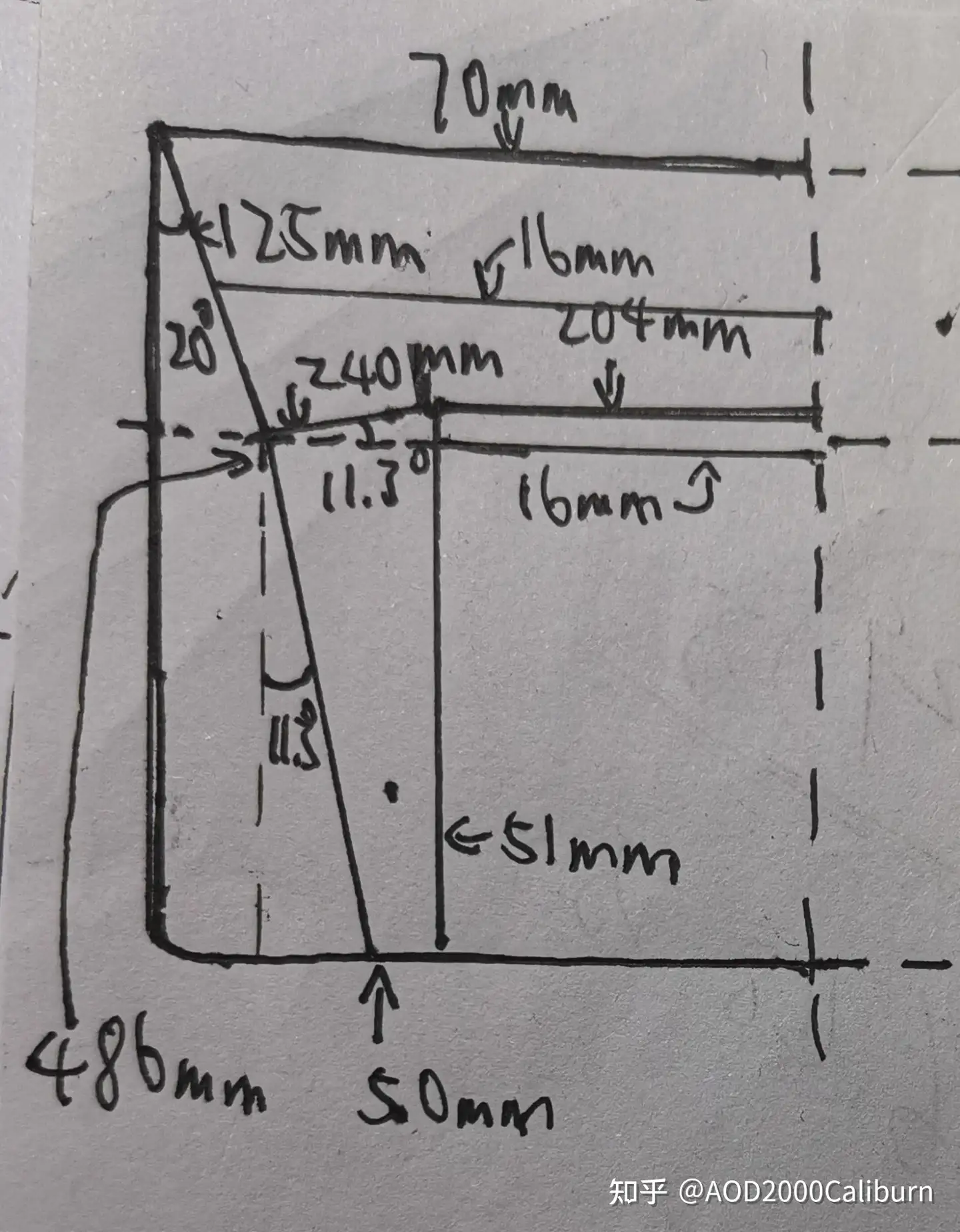

（包含防崩落层）

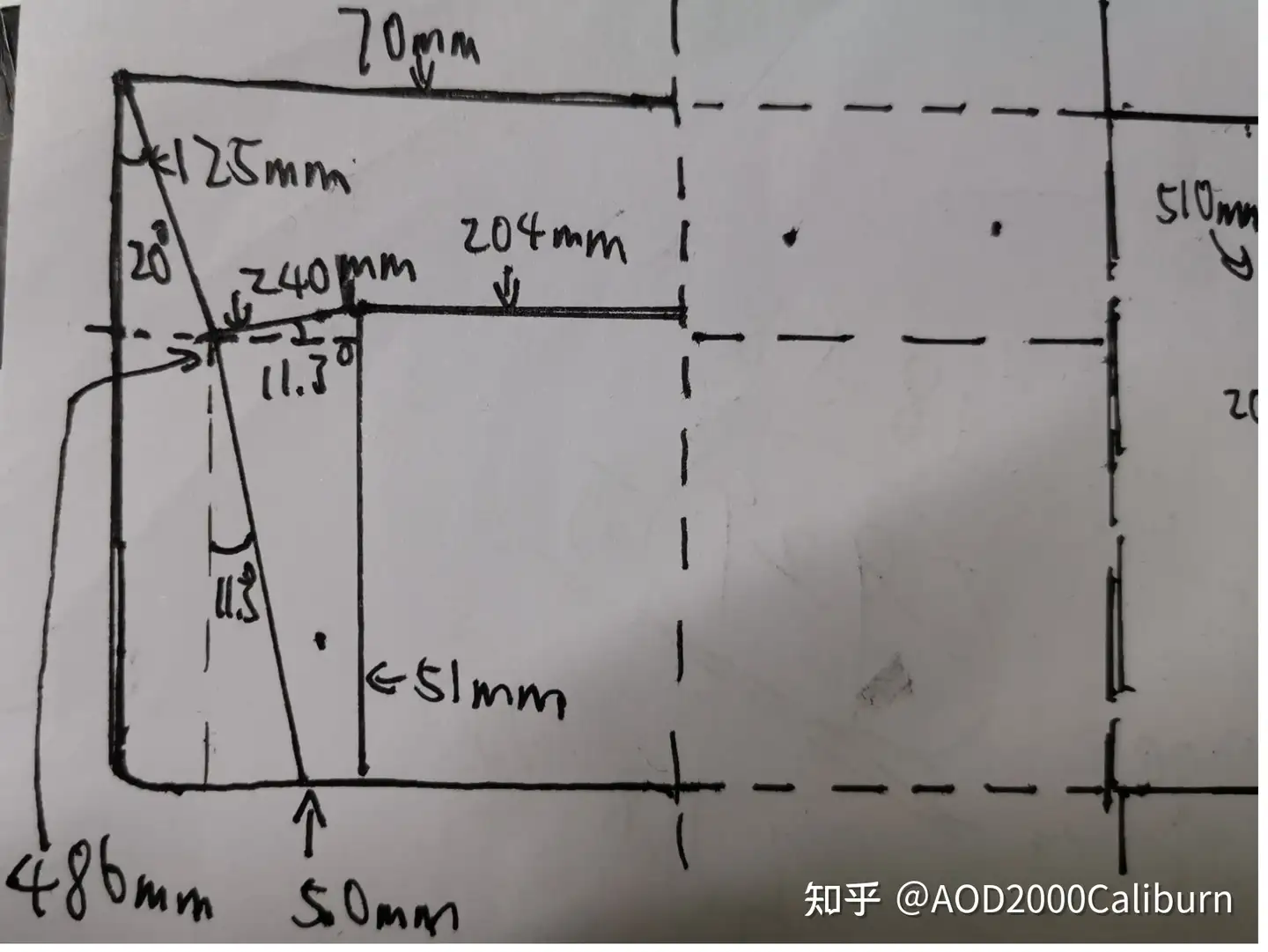

（不包含防崩落层）

TDS设计：在水下次装（486mm渐变至50mm,向内倾斜11.3度）和主装（125mm，向内倾斜20度）与船体边缘之间将会被填充上泡沫橡胶，水下次装与防鱼雷隔舱壁(51mm)之间，为“液体-空舱”结构。

SPS模拟数据如下：
私案 78280 16in, GOC-CN BB开工1950


排水量:
        73,573 t 轻载; 78,280 t 标准; 85,816 t 正常; 91,845 t 满载


尺度: 长 (全长/水线长) x 型宽 x 吃水 (正常/满载)
        (987.67 ft / 951.44 ft) x 127.62 ft x (38.39 / 40.57 ft)
        (301.04 m / 290.00 m) x 38.90 m  x (11.70 / 12.37 m)


武备:
      12 - 16.00" / 406 mm 50.0 倍径火炮 - 2,700.00磅 / 1,224.70千克炮弹,数量150每门炮
          后装炮 有炮座的炮塔, 1950型号
          3 x 独立四联炮 在中轴线首尾,前多
                1抬高炮座 - 背负式
      20 - 5.00" / 127 mm 54.0 倍径火炮 - 62.50磅 / 28.35千克炮弹,数量250每门炮
          高平两用炮 有炮座的炮塔, 1950型号
          10 x 独立双联炮 在侧舷均匀分布
                4抬高炮座
      72 - 1.57" / 40.0 mm 60.0 倍径火炮 - 1.94磅 / 0.88千克炮弹,数量1,500每门炮
          防空炮 甲板炮座, 1950型号
          4 x 双排六联炮 在侧舷均匀分布
          8 x 双排六联炮 在侧舷均匀分布
                8两倍抬高炮座
      单轮全齐射重量 33,790 lbs / 15,327 kg


装甲:
   - 装甲带:                厚度(max)        长度(avg)                高度(avg)
        主装甲带:        10.6" / 268 mm        523.77 ft / 159.65 m        39.14 ft / 11.93 m
        艏艉:        无防护
        上部装甲:        5.24" / 133 mm        523.77 ft / 159.65 m        20.51 ft / 6.25 m
          主装甲带覆盖85%正常长度
         主装倾斜11.30度 (正数为内倾)


   - 防雷隔舱 - 加强的结构性舱壁:
                2.01" / 51 mm        770.67 ft / 234.90 m        39.44 ft / 12.02 m
        内层防雷舱壁间宽度 88.25 ft / 26.90 m


   - 火炮装甲:        正面 (最大)        炮塔其他 (平均)        炮座/扬弹机 (最大)
        主炮组:        20.1" / 510 mm        9.45" / 240 mm                20.1" / 510 mm
        第二炮组:        1.57" / 40 mm        1.57" / 40 mm                3.15" / 80 mm


   - 穹甲多层甲板:
        舯部甲板: 9.24" / 235 mm
        前甲板: 2.76" / 70 mm  后甲板: 4.09" / 104 mm


   - 指挥塔:前4.13" / 105 mm, 后4.13" / 105 mm


机械:
        燃油锅炉, 蒸汽轮机,
        齿轮传动, 4 轴, 240,000 shp / 179,040 Kw = 31.49 kn
        航程 8,000海里,速度22.00 kn
        最大排水量燃油= 13,566 t


Complement:
        2,506 - 3,259


造价:
        48.784 百万英镑 / 195.136 百万美元


正常排水量下的重量分配:
        武备: 6,267 吨, 7.3%
           - 火炮: 6,267 吨, 7.3%
        装甲: 33,926 吨, 39.5%
           - 主装甲带: 12,172 吨, 14.2%
           - 防雷舱壁: 2,258 吨, 2.6%
           - 武器装甲: 5,240 吨, 6.1%
           - 装甲甲板: 13,910 吨, 16.2%
           - 指挥塔: 347 吨, 0.4%
        机械: 5,742 吨, 6.7%
        船体,舾装和设备: 27,639 吨, 32.2%
        燃油,弹药和补给: 12,243 吨, 14.3%
        杂项重量: 0 吨, 0.0%


整体生存性和适航性:
        生存性 (击沉舰船需要的击穿的不造成关键伤害的弹药量):
          144,610 lbs / 65,594 Kg = 70.6 x 16.0 " / 406 mm 炮弹或27.3 鱼雷
        稳性 (小于1.00则不稳定): 1.21
        初稳心高度10.3 ft / 3.1 m
        横摇周期: 16.7 秒
        平缓型        - 射击平台摇动(平均水平50 %): 50 %
                        - 后坐力效应 (大于1.00则射界有限): 0.45
        适航性(平均水平1.00): 1.01


船型特征:
        船体为平甲板,
          有凸出型球艏和大型方艉
        方形系数(正常/满载): 0.644 / 0.653
        长宽比: 7.46 : 1
        船长对应的"自然速度": 35.49 kn
        最大速度下兴波阻力占比: 52 %
        调节量(稳性最大为0, 摇动最平缓为100): 50
        舰首角度(向前为正): 37.00度
        舰尾悬空: 6.56 ft / 2.00 m
        干舷(这该段长度占水线长的百分比):
                                前端                         后端
           - 前甲板:        26.22%,  39.37 ft / 12.00 m,  20.51 ft / 6.25 m
           - 船中前部:        28.00%,  20.51 ft / 6.25 m,  20.51 ft / 6.25 m
           - 船中后部:        27.05%,  20.51 ft / 6.25 m,  20.51 ft / 6.25 m
           - 后甲板:        18.73%,  20.51 ft / 6.25 m,  23.62 ft / 7.20 m
           - 平均干舷:                22.78 ft / 6.94 m


船体空间,强度与评论:
        空间        - 水下船体(弹药库/机械,越低越好): 78.4%
                - 水上(住舱和工作区域,越高越好): 150.5%
        水线面面积: 96,538平方英尺/8,969平方米
        排水-载重系数(排水量/载重): 118%
        单位船体表面的结构重量: 262 lbs/ft^2 or 1,279 Kg/m^2
        船体强度(相对):
                - 横向: 1.11
                - 纵向: 1.13
                - 整体: 1.11
        机械,补给,隔舱空间优秀
        住舱和工作场所空间优秀
