6轴40节8x203炮条约航母

[复制链接]

中将

十二年服役纪念章TIME TRAVELER银橡叶铁十字勋章行政立法委MP Team骑士团勋章终身荣誉会员

发表于 2024-10-11 22:41 | 显示全部楼层 |阅读模式
本帖最后由 STG44突击步枪 于 2024-10-13 11:52 编辑

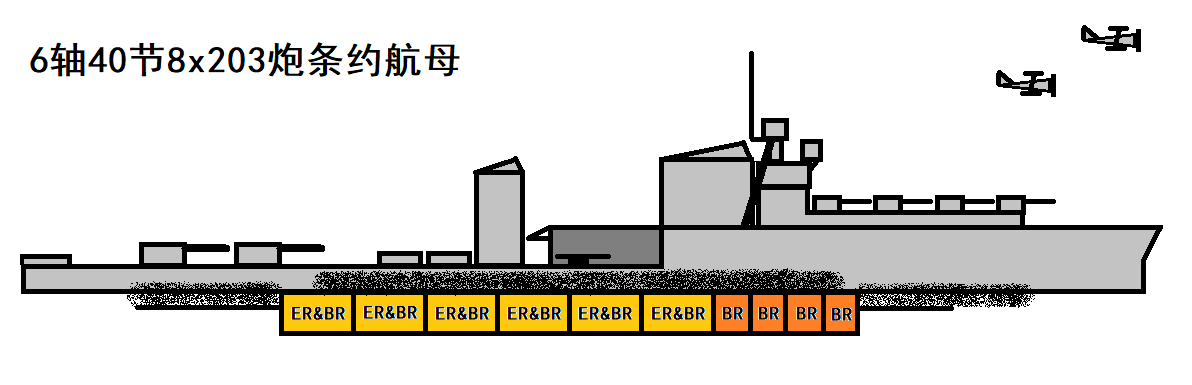

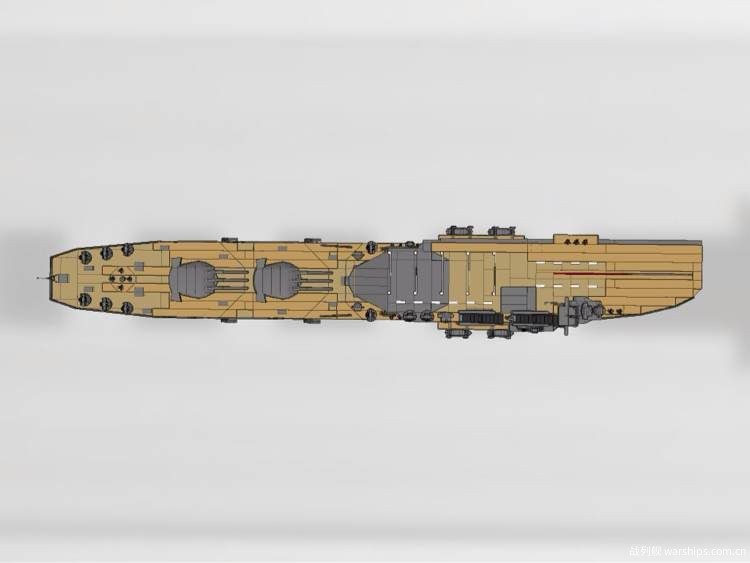

6轴40节8x203炮条约航母


同级舰:
亦可赛艇号
香港记者号
伯谦号
光义号

主要作战理论:骆驼超速神教

主要性能指标:
1924年下水

水线长270米,宽25米,正常吃水7.5米
标准排水量23000吨
正常极速38节(22万2000马力)
过载极速40节(27万3000马力)
6轴驱动
航程15节8000海里(20%煤炭)

大型重油专烧锅炉+小型油煤混烧巡航锅炉(1.5万马力)

8门203毫米炮

8门130毫米高平炮
16门47毫米机关炮
24到36架常备机,散件备份机若干

2座4连装457毫米鱼雷发射管(总共16条457毫米鱼雷)
2条深弹导轨(备弹30)
对203炮有免疫区

装备2座4联装203毫米炮塔,设计阶段就考虑换装2座3连装305毫米炮塔的尺寸(尽管新型3连装305毫米炮塔从未开始开发)
设计阶段就考虑改装成全航母的可能性,6轴设计主要基于降低科技难度,避免拖延工期的考虑

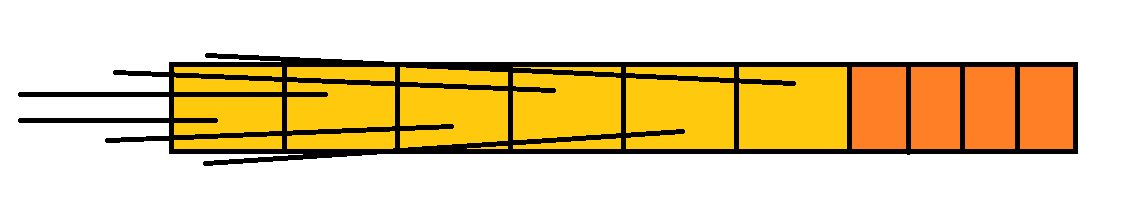

水线是两舷煤仓,其他是防护烟道和进气口的煤仓  出汽量是巡航用的小型油煤混烧锅炉,用来和平时期拿节油奖,还有烧饭供暖什么的  毕竟燃料不算标准排水量,油煤混烧锅炉动力输出设定满足指定巡航速度时的马力就行了

燃煤的话,对应接敌-交战-返港的航程模式应该是油-油-煤,不然油烧完了可以灌水维持装甲带水线位置,煤提前烧完了无法充当蛋片防护 而且烧煤不符合淡烟航行的侦搜查打的接敌需要,并且海上加煤也比较困难 也就返港用用

6轴驱动


主要是鉴于最近有人考古挖出了这个




忠!诚!










中将

十二年服役纪念章TIME TRAVELER银橡叶铁十字勋章行政立法委MP Team骑士团勋章终身荣誉会员

 楼主| 发表于 2024-10-11 23:10 | 显示全部楼层
本帖最后由 STG44突击步枪 于 2024-10-12 17:37 编辑

雅蠛蝶干舷4.4米






亦可赛艇级, 鸡赵第肆帝国骆驼超速神教 6轴40节8x203炮条约航母 下水 1924

排水量:
        22,237 吨 空载; 22,978 吨 标准; 25,200 吨 正常; 26,977 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (896.38 英尺 / 885.83 英尺) x 82.02 英尺 x (24.28 / 25.51 英尺)
        (273.22 m / 270.00 m) x 25.00 m  x (7.40 / 7.78 m)

武器:
      8 - 8.00" / 203 mm 50.0 倍径 火炮 - 271.01磅 / 122.93千克 炮弹, 150 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1924 Model
          2 独立4联炮座 在中线,后甲板后部
      8 - 5.12" / 130 mm 50.0 倍径 火炮 - 70.97磅 / 32.19千克 炮弹, 150 每门炮
          高平两用炮 安装装甲炮座的旋转炮塔, 1924 Model
          4 独立双联炮座 在中线,前甲板前部
                4 抬高的炮座
      16 - 1.85" / 47.0 mm 55.0 倍径 火炮 - 3.42磅 / 1.55千克 炮弹, 300 每门炮
          防空炮 带输弹机的甲板炮座, 1924 Model
          4 2排4联炮座 在舷侧,后甲板平均分布
      船侧重量 2,791 磅 / 1,266 kg
      主要鱼雷
      16 - 18.0" / 457 mm, 16.40 英尺 / 5.00 米 鱼雷 - 0.848 吨 每个, 13.571 吨 总共
        在 8 管 甲板侧舷旋转发射架
      主要反潜发射器
      2 - 220.46 磅 / 100.00 千克 深水炸弹 + 30 备弹 - 3.149 吨 总共
        在 船尾深水炸弹架

装甲:
   - 装甲带:                厚(最大)        长(平均)                高(平均)
        主体:        3.15" / 80 mm        623.36 英尺 / 190.00 m        13.12 英尺 / 4.00 m
        艏艉:        未装装甲
          主装甲带覆盖 108% 正常长度

   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 (最大)
        主体:        7.87" / 200 mm        5.12" / 130 mm                7.87" / 200 mm
        第二组:        0.98" / 25 mm        0.98" / 25 mm                0.98" / 25 mm
        第三组:        0.98" / 25 mm        0.98" / 25 mm                0.98" / 25 mm

   - 保护甲板 - 单层:
        前后甲板: 3.15" / 80 mm
        首楼: 0.00" / 0 mm  尾甲板: 3.15" / 80 mm

   - 指挥塔前部 5.12" / 130 mm, 后部 0.00" / 0 mm

机械:
        油、煤混合锅炉, 蒸汽轮机,
        齿轮传动, 6 轴,, 221,592 轴马力 / 165,308 Kw = 38.00 节n        航程 8,000海里 在 15.00 节
        最大排水量下的燃料库 = 3,999 吨 (20% 煤)

人员:
        999 - 1,300

花费:
        £6.530 百万 / $26.121 百万

在正常排水量下的权重分配:
        武器: 924 吨, 3.7%
           - 火炮: 893 吨, 3.5%
           - 武器: 31 吨, 0.1%
        装甲: 4,384 吨, 17.4%
           - 装甲带: 1,040 吨, 4.1%
           - 军备: 556 吨, 2.2%
           - 装甲甲板: 2,694 吨, 10.7%
           - 指挥塔: 95 吨, 0.4%
        机械: 7,434 吨, 29.5%
        船体,配件和设备: 9,495 吨, 37.7%
        燃料,弹药和补给: 2,963 吨, 11.8%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          29,401 磅 / 13,336 K千克 = 114.8 8.0 " / 203 mm 炮弹或者 3.5 鱼雷
        稳性 (如果低于1.00为不稳定): 1.24
        稳心高 5.5 英尺 / 1.7 m
        横摇周期: 14.7 秒
        坚固性        - 作为火炮平台 (平均值=50 %): 60 %
                        - 反冲效应(如果反冲效应大于1.00): 0.24
        海船质量 (平均值 = 1.00): 1.20

船型特征:
        船体有 抬高的前间断面,
          一个球鼻型船首 和大型方船尾
        方形系数(正常排水量/水线长。宽。吃水)): 0.500 / 0.509
        长宽比: 10.80 : 1
        '船长的自然速度: 33.77 节
        在极速下消耗于波浪形成的动力: 53 %
        调整 (最大稳定性=0,最大坚固性=100): 50
        首舷角 (船头朝前为正): 15.00 度
        船尾外伸: 0.00 英尺 / 0.00 m

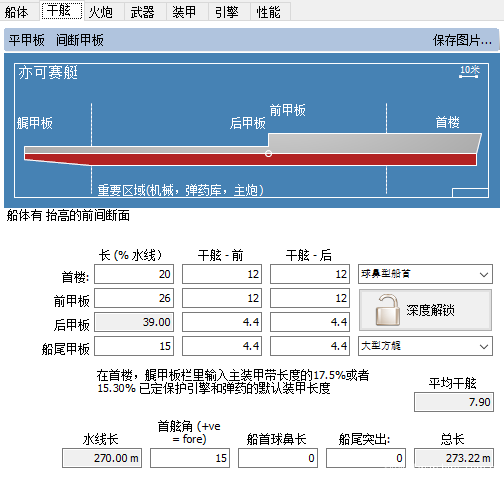

        干舷 (% = 甲板长度所占水线长度的比例):
                                前段,         后端
           - 首楼:        20.00%,  39.37 英尺 / 12.00 m,  39.37 英尺 / 12.00 m
           - 前甲板:        26.00%,  39.37 英尺 / 12.00 m,  39.37 英尺 / 12.00 m
           - 后甲板:        39.00%,  14.44 英尺 / 4.40 m,  14.44 英尺 / 4.40 m
           - 船尾甲板:        15.00%,  14.44 英尺 / 4.40 m,  14.44 英尺 / 4.40 m
           - 平均干舷:                25.91 英尺 / 7.90 m

船舶空间、强度和评论:
        空间        - 船体水下部分 (弹药舱/机械舱,越低越好): 106.7%
                - 水上部分(生活空间/工作空间,越高越好): 233.1%
        水线面积: 50,342 平方英尺或 4,677 平方米
        排水量系数(排水量/装载量)): 114%
        船体结构重量/表面积: 133 l磅/平方英尺或者 649 千克/平方米
        ):船体强度(相关的)):
                - 横向: 1.00
                - 纵向: 1.02
                - 全部: 1.00
        足够的机械,存储,舱室空间
        优秀的住宿和工作空间
        不错的海船,恶劣天气容易失控

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?登上甲板

x

中将

十二年服役纪念章TIME TRAVELER银橡叶铁十字勋章行政立法委MP Team骑士团勋章终身荣誉会员

 楼主| 发表于 2024-10-11 23:35 | 显示全部楼层
本帖最后由 STG44突击步枪 于 2024-10-11 16:42 编辑
















本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?登上甲板

x

二等兵

二年服役纪念章

发表于 2024-10-15 13:03 | 显示全部楼层
这类设计始终有个疑问就是如果炮战时机库被打中会怎样。

中将

十二年服役纪念章TIME TRAVELER银橡叶铁十字勋章行政立法委MP Team骑士团勋章终身荣誉会员

 楼主| 发表于 2024-10-20 11:23 | 显示全部楼层
洗甲板工 发表于 2024-10-15 06:03
这类设计始终有个疑问就是如果炮战时机库被打中会怎样。

能有啥影响

二等兵

二年服役纪念章

发表于 2024-10-20 20:48 来自手机 | 显示全部楼层
比如机库里面的东西被打中会不会引起大火,航空汽油尤其易燃。

中将

十二年服役纪念章TIME TRAVELER银橡叶铁十字勋章行政立法委MP Team骑士团勋章终身荣誉会员

 楼主| 发表于 2024-10-20 22:12 | 显示全部楼层
洗甲板工 发表于 2024-10-20 13:48
比如机库里面的东西被打中会不会引起大火,航空汽油尤其易燃。

第一,炸弹装药比炮弹大多了,航母没那么脆,输油管里面的汽油都提前排空灌二氧化碳了,当然飞机是易燃物
第二,就算烧起来也没什么大不了的,这船的核心战力在于40节的大炮
第三,40节的骆驼冲出来了,敌人吓都吓尿了
