完美之猫Ideal战列巡洋舰

STG44突击步枪

纪念费希尔，实在是了不起的人物……

华夏共和国龙罡级B21型战列巡洋舰（未成，华盛顿条约后拆毁）

下水：1924年（预计）

全长：226米
水线长：215米
水线宽：26米
水下鼓出部宽34米
正常吃水：12米
最大吃水：12.67米
标准排水量：47865吨（华盛顿条约之后标定）
正常排水量：51424吨（设计排水量）
满载排水量：54270吨

四轴驱动
一主舵两副舵
16台大型重油专烧锅炉（最大可提供18万马力蒸汽）
8台小型煤油混烧锅炉（最大可提供2.5万马力蒸汽，主要供巡航、发电、取暖、辅机使用，驱动战舰最大可达17.21节）
正常航速：30.47节/164000马力
过载航速：32.23节/205000马力
最大燃料携带量：6400吨，重油60%，载煤40%
航程：7500海里/15节；19500海里/10节
日常巡航，烧煤为主。全速航行，打开加力燃烧室，点亮全部重油专烧锅炉

武备：
9门450毫米40倍径丝紧后膛炮（每炮备弹150发，弹头重1668公斤，初速650米每秒）
24门120毫米45倍径高平炮（每炮备弹400发，弹头重20.4公斤，整装蛋重34公斤，初速825米每秒）

装甲:
司令塔：600毫米
全长水线装甲带：100毫米外倾20度
水平装甲：220毫米内倾10度穹甲
主炮塔正面：650毫米
主炮塔侧后：280毫米
主炮塔炮座：600毫米
副炮：25毫米

防鱼雷体系：纵深7米，6道45毫米钢板

STG44突击步枪

龙罡级, 华夏共和国 战列巡洋舰 下水 1924

排水量:
        43,837 吨 空载; 47,864 吨 标准; 51,424 吨 正常; 54,271 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (741.81 英尺 / 705.38 英尺) x 85.30 英尺 (突出部 111.55 英尺) x (39.37 / 41.58 英尺)
        (226.10 m / 215.00 m) x 26.00 m (突出部 34.00 m)  x (12.00 / 12.67 m)

武器:
      9 - 17.72" / 450 mm 40.0 倍径 火炮 - 3,677.31磅 / 1,668.00千克 炮弹, 150 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1924 Model
          3 独立3联炮座 在中线，后甲板均匀分布
      24 - 4.72" / 120 mm 45.0 倍径 火炮 - 45.00磅 / 20.41千克 炮弹, 400 每门炮
          高平两用炮 安装装甲炮座的旋转炮塔, 1924 Model
          8 独立双联炮座 在侧舷，前甲板均匀分布
          4 独立双联炮座 在艏艉中线，均匀分布
                2 抬高的炮座 - 超级火力组
      船侧重量 34,176 磅 / 15,502 kg

装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        3.94" / 100 mm        705.38 英尺 / 215.00 m        44.29 英尺 / 13.50 m
          主装甲带覆盖 154% 正常长度
          主装甲带倾斜度 20.00 度（向内为正)

   - 防鱼雷隔舱 - 加强结构舱:
                10.6" / 270 mm        705.38 英尺 / 215.00 m        32.81 英尺 / 10.00 m
        鱼雷舱壁之间宽 65.62 英尺 / 20.00 m

   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:        25.6" / 650 mm        11.0" / 280 mm                23.6" / 600 mm
        第二组:        0.98" / 25 mm        0.98" / 25 mm                0.98" / 25 mm

   - 保护甲板 - 单层:
        前后甲板: 8.66" / 220 mm
        首楼: 8.66" / 220 mm  尾甲板: 8.66" / 220 mm

   - 指挥塔前部 23.62" / 600 mm, 后部 0.00" / 0 mm

机械:
        油、煤混合锅炉, 蒸汽轮机,
        齿轮传动, 4 轴，, 164,000 轴马力 / 122,344 Kw = 30.47 节n        航程 7,500海里 在 15.00 节
        最大排水量下的燃料库 = 6,408 吨 (40% 煤)

人员:
        1,706 - 2,219

花费:
        £13.684 百万 / $54.738 百万

在正常排水量下的权重分配:
        武器: 4,428 吨, 8.6%
           - 火炮: 4,428 吨, 8.6%
        装甲: 26,426 吨, 51.4%
           - 装甲带: 4,551 吨, 8.9%
           - 防鱼雷舱壁: 9,102 吨, 17.7%
           - 军备: 4,796 吨, 9.3%
           - 装甲甲板: 7,273 吨, 14.1%
           - 指挥塔: 704 吨, 1.4%
        机械: 5,606 吨, 10.9%
        船体，配件和设备: 7,377 吨, 14.3%
        燃料，弹药和补给: 7,586 吨, 14.8%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          51,550 磅 / 23,383 K千克 = 18.5 17.7 " / 450 mm 炮弹或者 11.5 鱼雷
        稳性 (如果低于1.00为不稳定): 1.08
        稳心高 4.6 英尺 / 1.4 m
        横摇周期: 21.9 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 70 %
                        - 反冲效应（如果反冲效应大于1.00): 0.84
        海船质量 (平均值 = 1.00): 1.00

船型特征:
        船体有 升高的首楼, 低艉甲板 ,
          一个普通船首 和大型方船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.581 / 0.581
        长宽比: 6.32 : 1
        '船长的自然速度: 31.21 节
        在极速下消耗于波浪形成的动力: 59 %
        调整 （最大稳定性=0，最大坚固性=100): 70
        首舷角 （船头朝前为正): 35.00 度
        船尾外伸: 6.56 英尺 / 2.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        25.00%,  42.65 英尺 / 13.00 m,  42.65 英尺 / 13.00 m
           - 前甲板:        30.00%,  22.97 英尺 / 7.00 m,  18.70 英尺 / 5.70 m
           - 后甲板:        30.00%,  18.70 英尺 / 5.70 m,  15.09 英尺 / 4.60 m
           - 船尾甲板:        15.00%,  14.96 英尺 / 4.56 m,  13.12 英尺 / 4.00 m
           - 平均干舷:                24.09 英尺 / 7.34 m

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 99.3%
                - 水上部分（生活空间/工作空间，越高越好): 94.9%
        水线面积: 45,039 平方英尺或 4,184 平方米
        排水量系数（排水量/装载量）): 89%
        船体结构重量/表面积: 240 l磅/平方英尺或者 1,170 千克/平方米
        ):船体强度（相关的）):
                - 横向: 0.93
                - 纵向: 2.01
                - 全部: 1.01
        足够的机械，存储，舱室空间
        足够的住宿和工作空间
        船只缓慢从容的摇动，是一个不错的火力平台

STG44突击步枪

参考资料

ligull

24年有高平炮吗，口径120也偏小点了？全主炮后置，这编队、战术怎么设计啊？

ernian110

主轴这么长真的没问题吗？？？！！！
条约后干吗拆了，不可以改航妈吗？？

Sam10113

史司造的船越来越吓人了

lavivon

这是44 的 战略忽悠舰，用来忽悠人的，就如同英国那些 图纸战舰一样  只不过这个属于渣渣级别

viking

穹甲低于水线这么多，主装还这么薄，不怕被扎成筛子一沉到底？
如果主要靠穹甲下的部分提供浮力，那不就是让南达坐着个大号救生圈出来溜达，不怕翻船么？

看！灰机

主炮甲板这麽低？！侧舷齐射时i另一干舷还不沉入水下啊？

六月飞雪

  主炮全后置。。。为了改航母方便吗？

STG44突击步枪

viking 发表于 2014-12-9 14:13
穹甲低于水线这么多，主装还这么薄，不怕被扎成筛子一沉到底？
如果主要靠穹甲下的部分提供浮力，那不就是 ...

SPS的参考文件里面，俾斯麦垂直装甲总重6612吨，如果将侧面全部砍成，高5.4米的100毫米垂直装甲带，垂直装甲是2257吨。

那么，节约下来的4355吨，可以干很多事情。

而关于浮力，如果排水量大于进水量，干舷就不会下降。

那么，来看排水量

大和级每个主机舱和主锅炉舱各自配备2台500吨/小时排水泵.辅机舱配备1台250吨/小时排水泵,全舰配备20台100吨/小时应急排水泵

辅机舱有几个，不太清楚，再排除也不大清楚的主循环泵可能的排水量。保守估计有18000吨每小时的排水量。按照最大扬程10米计算。净排水功率只有500千瓦，而按照效率的低值50%计算，驱动功率也就1000千瓦。现在矿用水泵，200千瓦小意思。这个值是很低的！

再来看其他，不如大和。排水的功率，简直低的弱爆！

级别	排水泵类型	数量	单台流量（立方米/小时）	总排水量（立方米/小时）	备注
德国巴伐利亚级	主冷凝水循环泵	3	1200	3600	另有5台小泵排水量合计366立方米/小时，全舰总排水流量11166立方米/小时
	辅冷凝水循环泵	2	900	1800
	应急排水泵	6	9	5400
英国皇权级	主冷凝水循环泵	4	1500	6000	另有14台辅助泵排水量合计875立方米/小时，全舰总排水流量10375立方米/小时
	辅冷凝水循环泵	2	300	600
	应急排水泵	3	500	1500
	蒸汽喷射泵	7	200	1400

那么进水量怎么计算



如果一个炮弹制造的孔洞在1平米（1米x1米），水下2.5米的穹甲处。那么进水量取最大，按照每秒5吨来算。

以大和的排水能力来看，扬程2.5米下，每秒排水20吨。也就是说，水下2.5米处中弹4颗，可保水线不沉，而此时消耗的功率，也就1000千瓦！

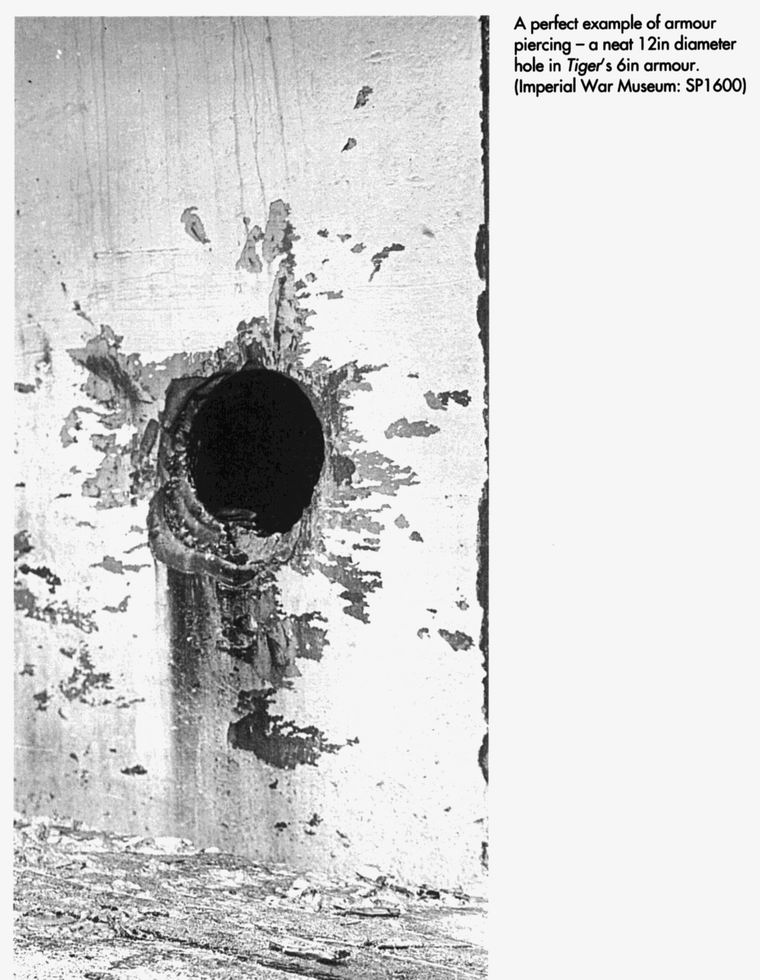

而实际上，一颗炮弹在装甲板上打出0.33平米的破洞就不错了（直径0.64米），那么大和，以消耗1000千瓦（1342马力）的功率，就可以挡住12个水下2.5米处的炮弹穿孔




那么，如果花上5000马力会怎么样（单个水泵，或者联合出力），动力由蒸汽涡轮机输出





那么怎么也不可能花掉节约下来的4000吨的重量。


水泵的重量和体积，简直不值一提
The UPH 1200/160 M pump develops a flow of 7000 litres per second at a head of 27.5 metres and will be coupled to an electric motor of 2700 KW running at 425 RPM. The pump weighs about 26 tonnes and is more than 4 metres in height




再加上，实战不可能，每发命中炮弹都击中水下2.5米。加上炮战的命中概率

1922年，海军军事学院对使用空中观测的命中率设定

表1：战列舰炮击命中率

距离（码） 命中率（桅顶观测/空中观测）
12000 12.3/――
14000 8.9/――
16000 6.2/――
18000 4.2/――
20000 2.6/4.3
22000 1.5/3.4
24000 0.7/2.7
26000 0.1/2.2
28000 ――/1.8
30000 ――/1.5



概率乘概率之下，纯粹靠炮弹摧毁浮力击沉军舰，还真是，不容易啊






而我有20万马力的蒸汽可供挥霍！


这个叫水泵神教

Sam10113

STG44突击步枪 发表于 2014-12-10 07:57
SPS的参考文件里面，俾斯麦垂直装甲总重6612吨，如果将侧面全部砍成，高5.4米的100毫米垂直装甲带，垂直装 ...

......水兵得枕着水泵睡觉吧

STG44突击步枪

ernian110 发表于 2014-12-9 03:01
主轴这么长真的没问题吗？？？！！！
条约后干吗拆了，不可以改航妈吗？？ ...

条约不允许这么大的航妈

magicfire

防雷突出部改变的水下线型不会降低航速吗？有防雷突出部设计的30节军舰好像没听说过。

好像二战不再采用防雷突出部的最主要原因就是因为航速问题吧？

STG44突击步枪

magicfire 发表于 2014-12-11 08:32
防雷突出部改变的水下线型不会降低航速吗？有防雷突出部设计的30节军舰好像没听说过。

好像二战不再采用 ...

齐柏林，列克星敦，西佩尔


二战不过是把防雷突出部作为舰体的一部分一体化了，而不是一种改装措施

SPS减小水线宽度可以减轻兴波上浪，提高适航性，还有减小了水平装甲的宽度

银刀驸马

好舰！可惜未能有实战的机会

板砖坠落之地

银刀驸马 发表于 2014-12-12 18:32
好舰！可惜未能有实战的机会

我打赌驸马你写蝴蝶效应之穿越甲午的时候设定的龙罡级肯定不是这样的

Sam10113

板砖坠落之地 发表于 2014-12-12 20:19
我打赌驸马你写蝴蝶效应之穿越甲午的时候设定的龙罡级肯定不是这样的

华夏无畏舰以后除了出口智利的方案加了个炮塔，其他都是按比例放大

STG44突击步枪

板砖坠落之地 发表于 2014-12-12 13:19
我打赌驸马你写蝴蝶效应之穿越甲午的时候设定的龙罡级肯定不是这样的

借用历史背景，便于看众理解

STG44突击步枪

ligull 发表于 2014-12-9 02:25
24年有高平炮吗，口径120也偏小点了？全主炮后置，这编队、战术怎么设计啊？ ...

和普通战列舰没什么区别



先不说战列线交战，以转向舷侧的左右两个120度射界为主，也不用说后置的其他优点。

要是因为没有首部60度的射界追不上而放跑了敌人，不过是浪费了一个歼敌立功的机会。要是因为没有尾部60度的射界被敌舰追上击毁，丧失的是全船上下数千号人命，两者投入的风险，和收益是对等的么

因为炮术的原因，战列线最常用的，是左右两个120度射界，这跟炮塔放哪压根没任何关系。而早先英过无畏舰炮塔因为前无畏式的开放sight hood设计关系，实际并不能将炮塔转向首尾的两个60度射界射击。也就说，一战当时英国战列舰不可能独立使用首尾的炮群（除非用特殊的方法）。http://www.warships.com.cn/thread-3452-1-1.html

即便是追逐战，也不是小白脑补的只用首尾炮直线猛追，也是要尽可能叉开30度角以上，以做到发扬全舰火力
