极度凶残：英联邦标配战列舰——前欧洲牧史司

GBL

对日不落帝国来说这续航力弱了点

STG44突击步枪

KGV，18节5500海里

到处追着人打的英联邦正因为日不落，所以并不太重视航程

STG44突击步枪

在漆黑的房间里触摸到天花板，就能自由的抬头

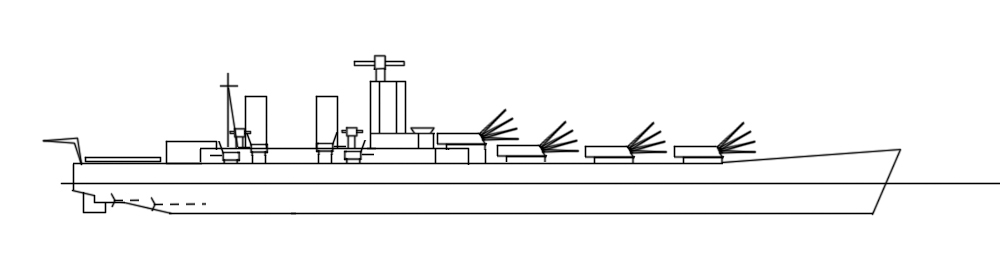

16炮战列舰
标准排水量4.09万吨
正常功率15.6万马力
航速30节（非过载的正常航速）
航程18节5500海里
武备：4xIV 15吋L42炮，10xII 4.5吋L45高平炮
机舱部装甲：装甲带6吋内倾19度，水平装甲3吋
弹药部装甲：装甲带无，水平装甲6吋
主炮装甲：炮塔正面18吋，侧后9吋，顶部6吋，炮座16吋

作为参照的12炮战列舰
标准排水量3.46万吨
正常功率14.5万马力
航速30节（非过载的正常航速）
航程18节5000海里
武备：3xIV 15吋L42炮，10xII 4.5吋L45高平炮
机舱部装甲：装甲带6吋内倾19度，水平装甲3吋
弹药部装甲：装甲带无，水平装甲5.5吋
主炮装甲：炮塔正面18吋，侧后9吋，顶部5.5吋，炮座16吋

8炮2.5万吨战舰，3125吨每门15吋
12炮3.5万吨战舰，2887吨每门15吋
16炮4.1万吨战舰，2559吨每门15吋

STG44突击步枪

英国, 英国 战列舰 下水 1937

排水量:
        38,275 吨 空载; 40,943 吨 标准; 43,500 吨 正常; 45,546 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (820.85 英尺 / 803.81 英尺) x 108.27 英尺 x (29.53 / 30.66 英尺)
        (250.20 m / 245.00 m) x 33.00 m  x (9.00 / 9.35 m)

武器:
      16 - 15.00" / 381 mm 42.0 倍径 火炮 - 1,937.86磅 / 879.00千克 炮弹, 100 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1914 Model
          4 独立4联炮座 在中线，前甲板均匀分布
                1 抬高的炮座
      20 - 4.49" / 114 mm 45.0 倍径 火炮 - 45.59磅 / 20.68千克 炮弹, 150 每门炮
          高平两用炮 安装装甲炮座的旋转炮塔, 1937 Model
          10 独立双联炮座 在舷侧，后甲板平均分布
                4 抬高的炮座
      船侧重量 31,918 磅 / 14,478 kg

装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        5.98" / 152 mm        164.04 英尺 / 50.00 m        9.84 英尺 / 3.00 m
        艏艉:        未装装甲
          主装甲带覆盖 31% 正常长度
          主装甲带没有完全覆盖弹药和动力舱室
          主装甲带倾斜度 19.00 度（向内为正)

   - 防鱼雷隔舱 - 加强结构舱:
                1.97" / 50 mm        311.68 英尺 / 95.00 m        26.25 英尺 / 8.00 m
        鱼雷舱壁之间宽 98.43 英尺 / 30.00 m

   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:        18.0" / 457 mm        9.02" / 229 mm                16.0" / 406 mm
        第二组:        0.98" / 25 mm        0.98" / 25 mm                0.98" / 25 mm

   - 装甲甲板-单甲板:
        前后甲板: 4.92" / 125 mm

机械:
        燃油锅炉, 蒸汽轮机,
        齿轮传动, 4 轴，, 156,329 轴马力 / 116,621 Kw = 30.00 节n        航程 5,500海里 在 18.00 节
        最大排水量下的燃料库 = 4,602 吨

人员:
        1,505 - 1,957

花费:
        £23.519 百万 / $94.076 百万

在正常排水量下的权重分配:
        武器: 5,240 吨, 12.0%
           - 火炮: 5,240 吨, 12.0%
        装甲: 10,787 吨, 24.8%
           - 装甲带: 579 吨, 1.3%
           - 防鱼雷舱壁: 596 吨, 1.4%
           - 军备: 5,145 吨, 11.8%
           - 装甲甲板: 4,466 吨, 10.3%
        机械: 4,333 吨, 10.0%
        船体，配件和设备: 17,915 吨, 41.2%
        燃料，弹药和补给: 5,225 吨, 12.0%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          53,084 磅 / 24,078 K千克 = 31.5 15.0 " / 381 mm 炮弹或者 6.9 鱼雷
        稳性 (如果低于1.00为不稳定): 1.12
        稳心高 6.9 英尺 / 2.1 m
        横摇周期: 17.3 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 51 %
                        - 反冲效应（如果反冲效应大于1.00): 0.99
        海船质量 (平均值 = 1.00): 1.02

船型特征:
        船体有一个平甲板,
          一个普通船首 和巡洋舰形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.592 / 0.597
        长宽比: 7.42 : 1
        '船长的自然速度: 28.35 节
        在极速下消耗于波浪形成的动力: 52 %
        调整 （最大稳定性=0，最大坚固性=100): 50
        首舷角 （船头朝前为正): 30.00 度
        船尾外伸: 0.00 英尺 / 0.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        20.00%,  29.53 英尺 / 9.00 m,  21.98 英尺 / 6.70 m
           - 前甲板:        30.00%,  21.98 英尺 / 6.70 m,  21.98 英尺 / 6.70 m
           - 后甲板:        30.00%,  21.98 英尺 / 6.70 m,  21.98 英尺 / 6.70 m
           - 船尾甲板:        20.00%,  21.98 英尺 / 6.70 m,  21.98 英尺 / 6.70 m
           - 平均干舷:                22.59 英尺 / 6.88 m
        船头易上浪

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 90.6%
                - 水上部分（生活空间/工作空间，越高越好): 175.8%
        水线面积: 63,204 平方英尺或 5,872 平方米
        排水量系数（排水量/装载量）): 104%
        船体结构重量/表面积: 245 l磅/平方英尺或者 1,196 千克/平方米
        ):船体强度（相关的）):
                - 横向: 0.96
                - 纵向: 1.33
                - 全部: 1.00
        足够的机械，存储，舱室空间
        优秀的住宿和工作空间

STG44突击步枪

6门457炮战列舰（更青睐这货）
标准排水量3.46万吨
正常功率14.5万马力
航速30节（非过载的正常航速）
航程18节5500海里
武备：2xIII 18吋L45炮，10xII 4.5吋L45高平炮
机舱部装甲：装甲带6吋内倾19度，水平装甲3吋
弹药部装甲：装甲带无，水平装甲7.5吋
主炮装甲：炮塔正面18吋，侧后10吋，顶部7.5吋，炮座17吋


作为参照的12门381炮战列舰
标准排水量3.46万吨
正常功率14.5万马力
航速30节（非过载的正常航速）
航程18节5000海里
武备：3xIV 15吋L42炮，10xII 4.5吋L45高平炮
机舱部装甲：装甲带6吋内倾19度，水平装甲3吋
弹药部装甲：装甲带无，水平装甲5.5吋
主炮装甲：炮塔正面18吋，侧后9吋，顶部5.5吋，炮座16吋

STG44突击步枪

英国, 英国 战列舰 下水 1937

排水量:
        31,985 吨 空载; 34,456 吨 标准; 36,752 吨 正常; 38,588 吨 满载

尺寸: 长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (762.13 英尺 / 745.08 英尺) x 102.99 英尺 x (29.00 / 30.17 英尺)
        (232.30 m / 227.10 m) x 31.39 m  x (8.84 / 9.20 m)

武器:
      6 - 17.99" / 457 mm 45.0 倍径 火炮 - 3,320.16磅 / 1,506.00千克 炮弹, 150 每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1937 Model
          2 独立3联炮座 在中线，前甲板均匀分布
                1 抬高的炮座
      20 - 4.49" / 114 mm 45.0 倍径 火炮 - 45.59磅 / 20.68千克 炮弹, 150 每门炮
          高平两用炮 安装装甲炮座的旋转炮塔, 1937 Model
          10 独立双联炮座 在舷侧，后甲板平均分布
                4 抬高的炮座
      船侧重量 20,833 磅 / 9,450 kg

装甲:
   - 装甲带:                厚（最大）        长（平均）                高（平均)
        主体:        5.98" / 152 mm        311.68 英尺 / 95.00 m        9.84 英尺 / 3.00 m
        艏艉:        未装装甲
          主装甲带覆盖 64% 正常长度
          主装甲带没有完全覆盖弹药和动力舱室
          主装甲带倾斜度 19.00 度（向内为正)

   - 防鱼雷隔舱 - 加强结构舱:
                1.97" / 50 mm        131.23 英尺 / 40.00 m        26.25 英尺 / 8.00 m
        鱼雷舱壁之间宽 91.86 英尺 / 28.00 m

   - 火炮装甲:        正面 (最大)        其他 炮室 (平均)        炮座/输弹机 （最大)
        主体:        18.0" / 457 mm        10.0" / 254 mm                16.9" / 430 mm
        第二组:        0.98" / 25 mm        0.98" / 25 mm                0.98" / 25 mm

   - 装甲甲板-单甲板:
        前后甲板: 4.33" / 110 mm

机械:
        燃油锅炉, 蒸汽轮机,
        齿轮传动, 4 轴，, 144,240 轴马力 / 107,603 Kw = 30.00 节n        航程 5,500海里 在 18.00 节
        最大排水量下的燃料库 = 4,132 吨

人员:
        1,326 - 1,725

花费:
        £18.591 百万 / $74.366 百万

在正常排水量下的权重分配:
        武器: 3,593 吨, 9.8%
           - 火炮: 3,593 吨, 9.8%
        装甲: 8,016 吨, 21.8%
           - 装甲带: 872 吨, 2.4%
           - 防鱼雷舱壁: 251 吨, 0.7%
           - 军备: 3,475 吨, 9.5%
           - 装甲甲板: 3,418 吨, 9.3%
        机械: 3,998 吨, 10.9%
        船体，配件和设备: 16,378 吨, 44.6%
        燃料，弹药和补给: 4,767 吨, 13.0%
        其他重量: 0 吨, 0.0%

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          46,653 磅 / 21,161 K千克 = 16.0 18.0 " / 457 mm 炮弹或者 5.8 鱼雷
        稳性 (如果低于1.00为不稳定): 1.10
        稳心高 6.2 英尺 / 1.9 m
        横摇周期: 17.3 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 50 %
                        - 反冲效应（如果反冲效应大于1.00): 0.90
        海船质量 (平均值 = 1.00): 1.01

船型特征:
        船体有一个平甲板,
          一个普通船首 和巡洋舰形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.578 / 0.583
        长宽比: 7.23 : 1
        '船长的自然速度: 27.30 节
        在极速下消耗于波浪形成的动力: 54 %
        调整 （最大稳定性=0，最大坚固性=100): 50
        首舷角 （船头朝前为正): 30.00 度
        船尾外伸: 0.00 英尺 / 0.00 m
        干舷 (% = 甲板长度所占水线长度的比例):
                                前段，         后端
           - 首楼:        20.00%,  29.53 英尺 / 9.00 m,  21.98 英尺 / 6.70 m
           - 前甲板:        30.00%,  21.98 英尺 / 6.70 m,  21.98 英尺 / 6.70 m
           - 后甲板:        30.00%,  21.98 英尺 / 6.70 m,  21.98 英尺 / 6.70 m
           - 船尾甲板:        20.00%,  21.98 英尺 / 6.70 m,  21.98 英尺 / 6.70 m
           - 平均干舷:                22.59 英尺 / 6.88 m
        船头易上浪

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 89.7%
                - 水上部分（生活空间/工作空间，越高越好): 173.6%
        水线面积: 54,976 平方英尺或 5,107 平方米
        排水量系数（排水量/装载量）): 113%
        船体结构重量/表面积: 240 l磅/平方英尺或者 1,170 千克/平方米
        ):船体强度（相关的）):
                - 横向: 0.95
                - 纵向: 1.59
                - 全部: 1.00
        足够的机械，存储，舱室空间
        优秀的住宿和工作空间

Zichuan

感谢44，不过在减轻防护的情况下，能不能在原吨位上换装9门18寸炮？

改装后的标牌吨位可以提升到38000吨。续航力维持在5000海里不变。

fridarx

射速呀射速。火控呀火控。不要只顾着炮大。

克虏伯火炮

Zichuan 发表于 2012-6-19 08:14
感谢44，不过在减轻防护的情况下，能不能在原吨位上换装9门18寸炮？

改装后的标牌吨位可以提 ...

应该可以。英国22年不是搞过18寸炮吗？
三联装炮塔才1700-1730长吨，炮塔装甲厚度不知。
3.5万吨装三个没问题。

Zichuan

克虏伯火炮 发表于 2012-6-18 19:44
应该可以。英国22年不是搞过18寸炮吗？
三联装炮塔才1700-1730长吨，炮塔装甲厚度不知。
3.5万吨装三个没 ...

对，不过1700吨是不是有点少了，大和的炮塔可是2700吨呢？

风之旋律

Zichuan 发表于 2012-6-19 08:53
对，不过1700吨是不是有点少了，大和的炮塔可是2700吨呢？

如果达到某人要求的防护水平的话，至少要2400吨~

Zichuan

风之旋律 发表于 2012-6-18 19:54
如果达到某人要求的防护水平的话，至少要2400吨~

差不多，所以才又放宽标牌了。

ottovon9

怎样的NC才能设计这样的船啊，44的水平又下降了，我为什么要说又

呵呵，我回来了

ottovon9

首先，有了英国406MM油轮的例子，航海性能肯定是差了
其次，除非用燃气轮机否则装甲带肯定窄的就几巴掌宽；
第3,44的老毛病，反鱼雷炮太少了。


优点是，4.5吋炮很和潮流。

ottovon9

动感炮神 发表于 2012-6-17 11:38
这个不算原创也无所谓啊，不影响使用嘛。再说了，这个是草图，比例当然是有问题的。后部舰体还可以延长直 ...

en ,9门457MM/45  25-30节  标准要40000---45000吨

ottovon9

STG44突击步枪 发表于 2012-6-17 13:27
吨位哪能随便上浮？那不是史司教主的作风！

那就是薄皮大弦。

ottovon9

STG44突击步枪 发表于 2012-6-17 14:18
彪悍的人生无需解释

求，44被鞭打图

owaii

Zichuan 发表于 2012-6-19 08:14
感谢44，不过在减轻防护的情况下，能不能在原吨位上换装9门18寸炮？

改装后的标牌吨位可以提 ...

Ｎ３是４８５００吨

如何削减１００００吨？

蒸汽装甲舰

16门主炮，全部前置...这不仅仅应该是英联邦的标准布局，也应该是全世界通行的布局。

STG44突击步枪

ottovon9 发表于 2012-6-19 11:18
首先，有了英国406MM油轮的例子，航海性能肯定是差了
其次，除非用燃气轮机否则装甲带肯定窄的就几巴掌宽； ...

一边凉快去

纳尔逊，英国人片面追求干甲板，干舷高达8米以上，这种船横摇周期不悲剧就没天理了，关火炮布局鸟事
