藤本案加强版，最终设计和3D施工图（不停更新,征名）

badcat009

艦名：和泉 播磨（選用）

510計劃, 日本海軍 超戰艦  1942年下水


排水量:
        88,569 吨 空载;
        94,271 吨 标准;
        98,566 吨 正常;
        102,002 吨 满载

尺寸:
        长 (总长 / 水线长) x 宽 x 吃水 (正常/最大)
        (980.16 英尺 / 935.63 英尺) x 144.36 英尺 (突出部 157.48 英尺) x (41.08 / 42.33 英尺)
        (298.75 m / 285.18 m) x 44.00 m (突出部 48.00 m)  x (12.52 / 12.90 m)

武器:
      主炮：九八式45倍径51厘米“A”型炮
      12门 - 20.08" / 510 mm 45.0 倍径 火炮 - 4,322.23磅 / 1,960.53千克 炮弹, 备弹100发/每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1942 Model
          3基 独立4联炮座 在中线，前甲板均匀分布

      副炮：三年式2型20厘米50倍径炮
      16门 - 7.99" / 203 mm 50.0 倍径 火炮 - 270.22磅 / 122.57千克 炮弹, 备弹250发/每门炮
          后装炮 安装装甲炮座的旋转炮塔, 1942 Model
          8基 独立双联炮座 在舷侧后甲板

      防空炮：九八式10厘米65倍径炮
      28门 - 3.94" / 100 mm 65.0 倍径 火炮 - 33.84磅 / 15.35千克 炮弹, 备弹350发/每门炮
          防空炮 甲板炮座, 1942 Model
          14基 独立双联炮座 在舷侧后甲板前部


      防空机关炮：五式4厘米60倍径炮
      144门 - 1.57" / 40.0 mm 60.0 倍径 火炮 - 2.20磅 / 1.00千克 炮弹, 备弹2000发/每门炮
          防空炮 甲板炮座, 1942 Model
          36基 4联炮座 在舷侧甲板，多数在后

  船侧重量 57,455 磅 / 26,061 kg

装甲:
   - 装甲带:                厚（最大）                    长（平均）                        高（平均)
        主装甲带:        18.9" / 480 mm        524.93 英尺 / 160.00 m        14.96 英尺 / 4.56 m
        艏艉:        未装装甲
          主装甲带覆盖 86% 正常长度
          主装甲带倾斜度 20.00 度（向内为正)

   - 防鱼雷隔舱 - 附加减伤舱室:
                       厚（最大）                    长（平均）                        高（平均)
                3.94" / 100 mm        524.93 英尺 / 160.00 m        34.71 英尺 / 10.58 m
        鱼雷舱壁之间宽 111.55 英尺 / 34.00 m

   - 火炮装甲:        正面 (最大)                 其他 炮室 (平均)              炮座/输弹机 （最大)
        主炮塔:        25.6" / 650 mm        10.6" / 270 mm                19.7" / 500 mm
        副炮塔:          2.99" / 76 mm          1.00" / 25 mm                7.87" / 200 mm
        防空炮塔:          0.79" / 20 mm          0.79" / 20 mm                      -

   - 装甲甲板:多层装甲甲板:
        前后甲板: 10.63" / 270 mm

   - 指挥塔前部 19.69" / 500 mm, 后部 0.00" / 0 mm

机械:
        燃油锅炉, 蒸汽轮机,
        齿轮传动, 4 轴，,
        165,789 轴马力 / 123,679 Kw = 27.00 节n
        航程 7,650海里 以 16.00 节航速巡航
        最大排水量下的燃料库油料 = 7,731 吨

人员:
        2,780 - 3,615

造价:
        £56.008 百万 / $224.032 百万

在正常排水量下的权重分配:
        武器: 10,381 吨, 10.5%
           - 火炮: 10,381 吨, 10.5%

        装甲: 35,231 吨, 35.7%
           - 装甲带: 6,682 吨, 6.8%
           - 防鱼雷舱壁: 2,654 吨, 2.7%
           - 军备: 10,214 吨, 10.4%
           - 装甲甲板: 14,776 吨, 15.0%
           - 指挥塔: 905 吨, 0.9%

        机械: 4,331 吨, 4.4%

        船体，配件和设备: 38,327 吨, 38.9%

        燃料，弹药和补给: 10,285 吨, 10.4%

        其他重量: 11 吨, 0.0%
           - 船体水下部分: 11 吨

整体的生存力和适航性:
        生存性 (击沉船只所需要的非致命贯穿炮弹):
          163,084 磅 / 73,973 K千克 = 40.3 20.1 " / 510 mm 炮弹或者 32.2 鱼雷
        稳性 (如果低于1.00为不稳定): 1.26
        稳心高 13.2 英尺 / 4.0 m
        横摇周期: 18.2 秒
        坚固性        - 作为火炮平台 （平均值=50 %): 70 %
                        - 反冲效应（如果反冲效应大于1.00): 0.63
        海船质量 (平均值 = 1.00): 1.62

船型特征:
        船体有 低艉水上飞机甲板 ,
         前伸球鼻型船首
         巡洋舰形船尾
        方形系数（正常排水量/水线长。宽。吃水）): 0.570 / 0.572
        长宽比: 5.94 : 1
        船长的自然速度: 30.59 节
        在极速下消耗于波浪形成的动力: 45 %
        首舷角 （船头朝前为正): 33.14 度
        船尾外伸: 15.42 英尺 / 4.70 m

        干舷 (% = 甲板长度所占水线长度的比例，前端、后端高度):
           - 首楼:                28.00%,     44.59 英尺 / 13.59 m,  25.59 英尺 / 7.80 m
           - 前甲板:        12.80%,     25.59 英尺 /   7.80 m,  31.17 英尺 / 9.50 m
           - 后甲板:        46.70%,     31.17 英尺 /   9.50 m,  31.17 英尺 / 9.50 m
           - 船尾甲板:        12.50%,     22.97 英尺 /   7.00 m,  22.97 英尺 / 7.00 m
           - 平均干舷高度:                                                       30.35 英尺 / 9.25 m

船舶空间、强度和评论:
        空间        - 船体水下部分 （弹药舱/机械舱，越低越好): 80.9%
                - 水上部分（生活空间/工作空间，越高越好): 201.2%
        水线面积: 96,046 平方英尺或 8,923 平方米
        排水量系数（排水量/装载量）): 107%
        船体结构重量/表面积: 316 l磅/平方英尺或者 1,543 千克/平方米)
        船体强度（相关的）):
                - 横向: 0.94
                - 纵向: 1.73
                - 全部: 1.00
        优秀的机械，存储，舱室空间
        优秀的住宿和工作空间
        船只缓慢从容的摇动，是一个不错的火力平台
        优秀的海船，舒适, 能够在最恶劣的天气开火


1式彻甲弹  弹重 1980kg 初速780m/s


舰载水上飞机36架

强风12
晴岚18
紫云6

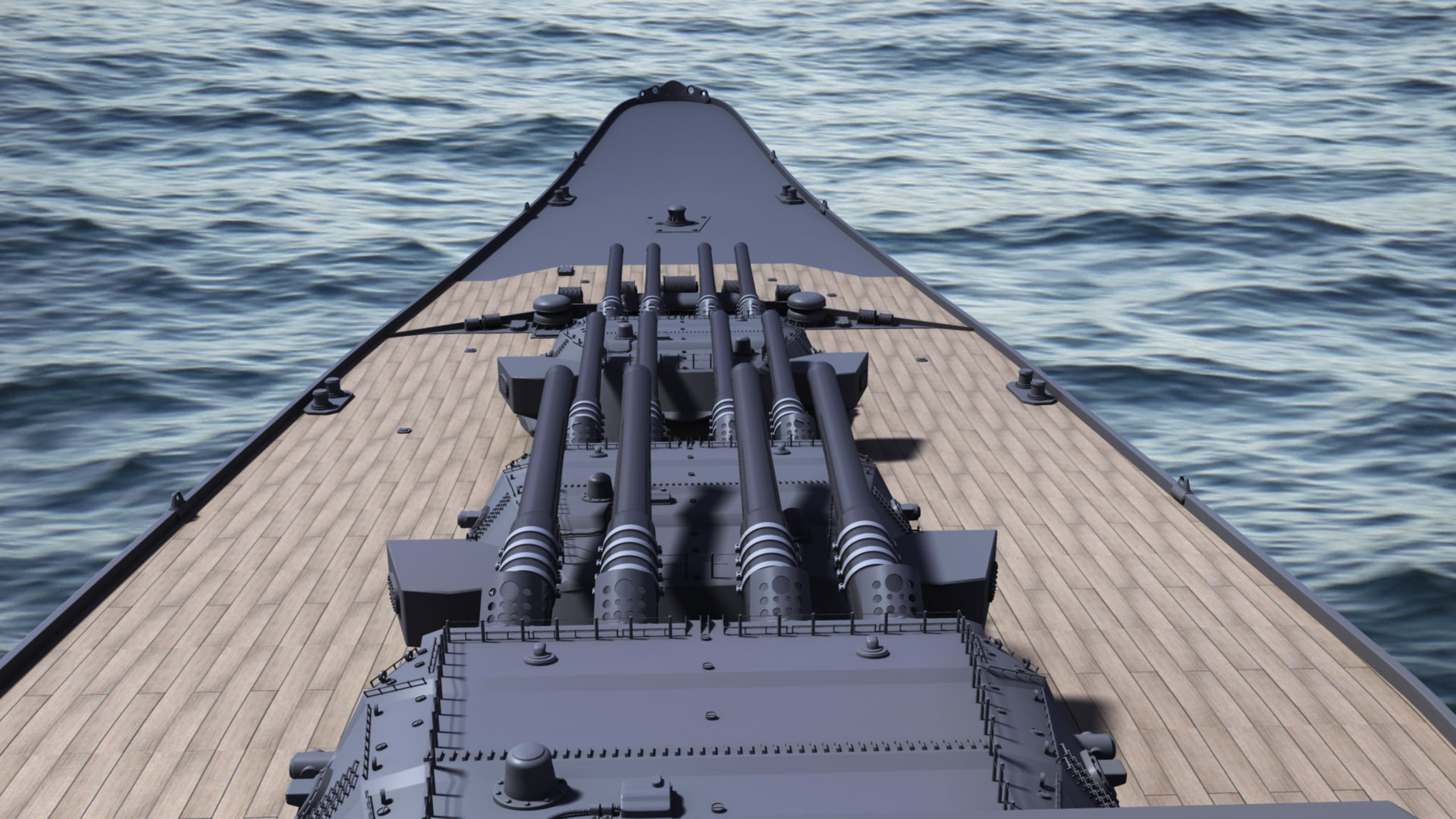

先发510mm四联装





主炮一座


副炮两座


127  40  25mm防空炮三座

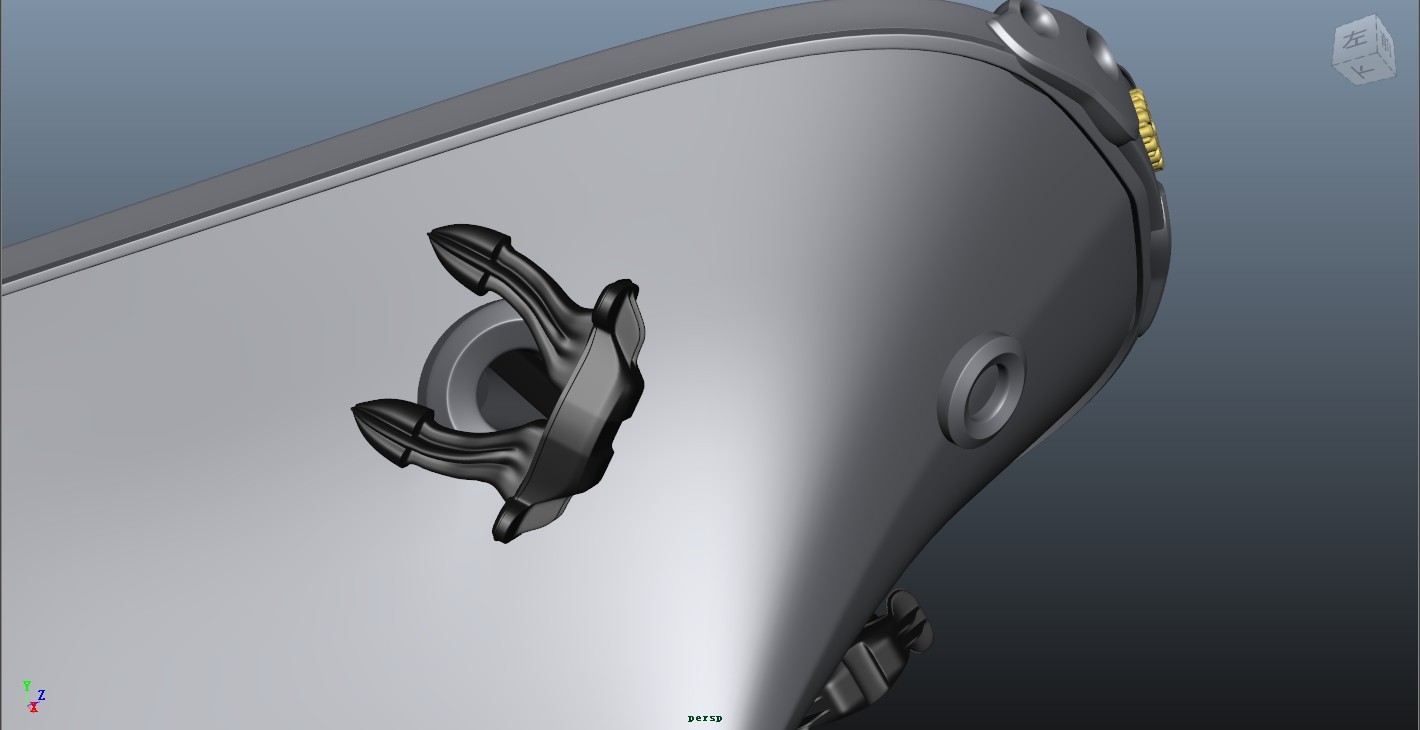

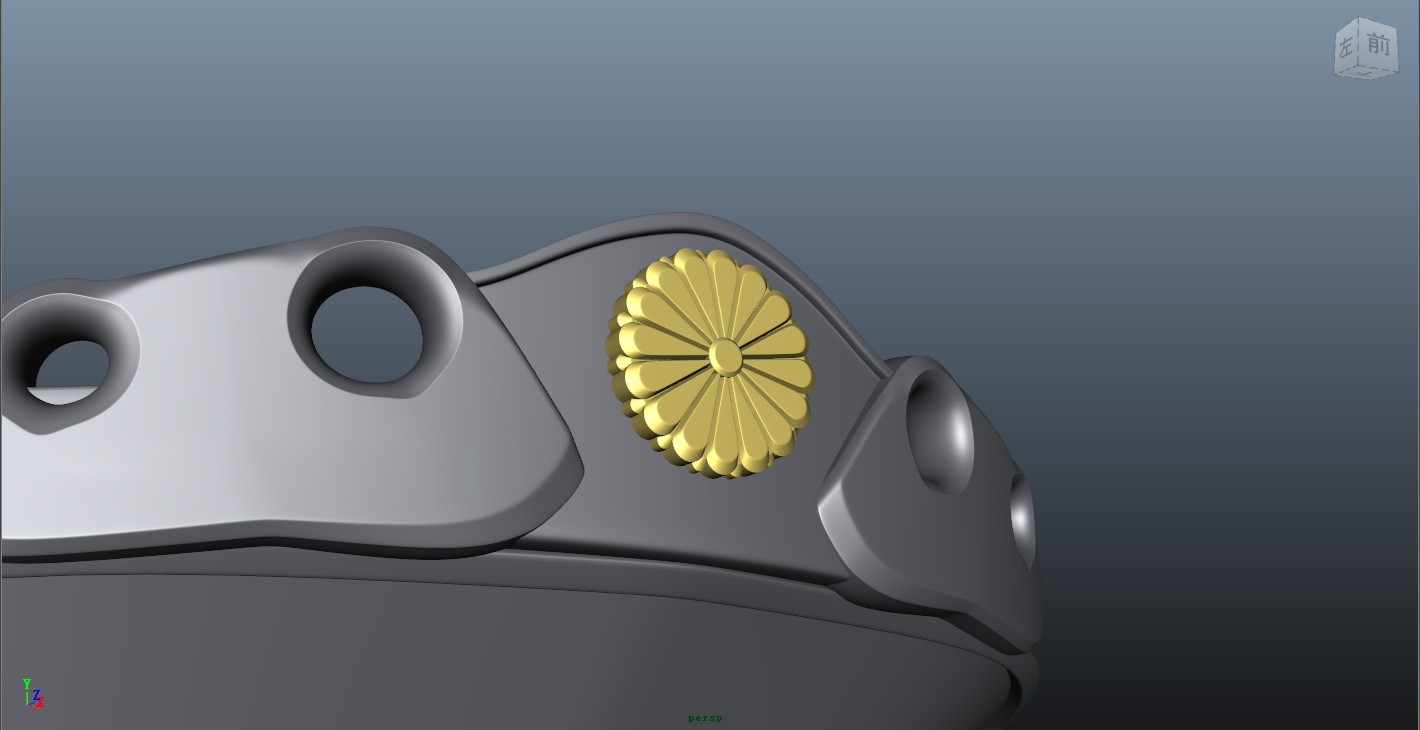

烟囱 150 60探照灯 船锚


还是上10 cm/65 Type 98吧，找了一天这炮的联装图纸都没有，照着透视效果图做的，结构不准，稍有粗糙。。而且127的防空炮是白做了



40mm防空机炮博福斯仿制品

25mm防空炮

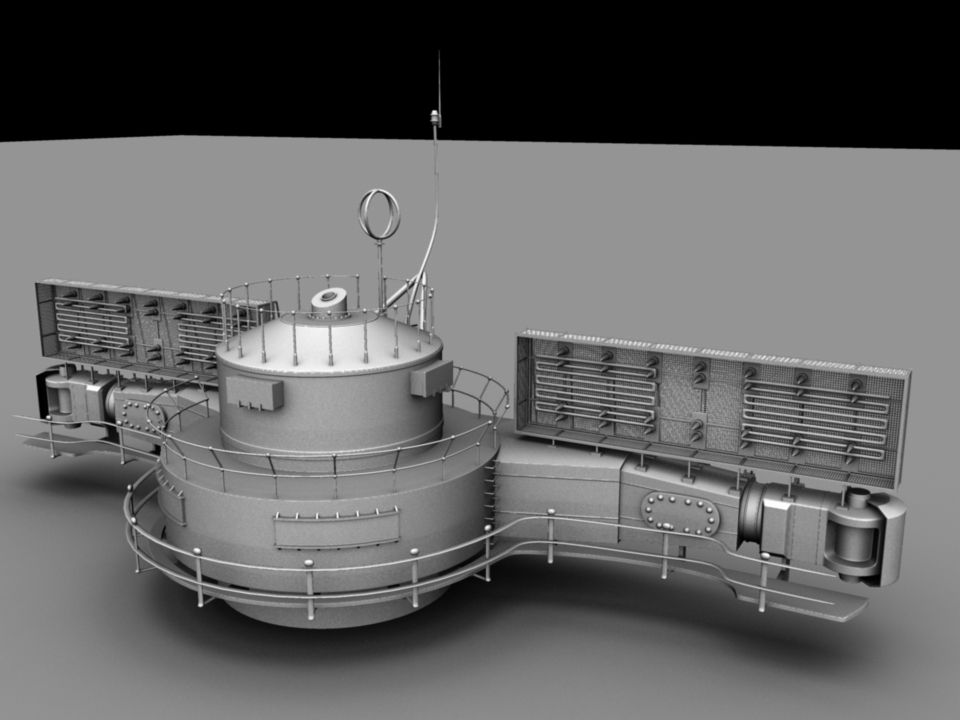

25米测距及电探

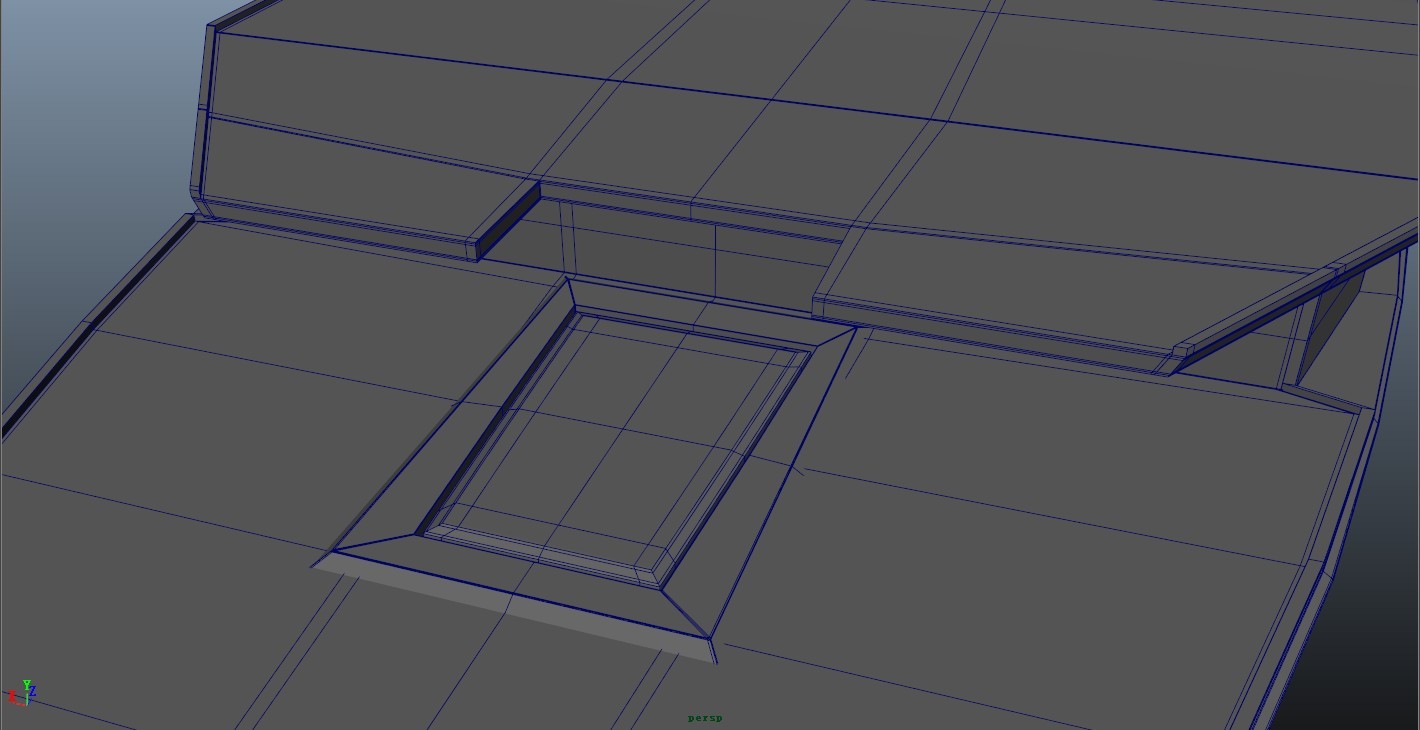

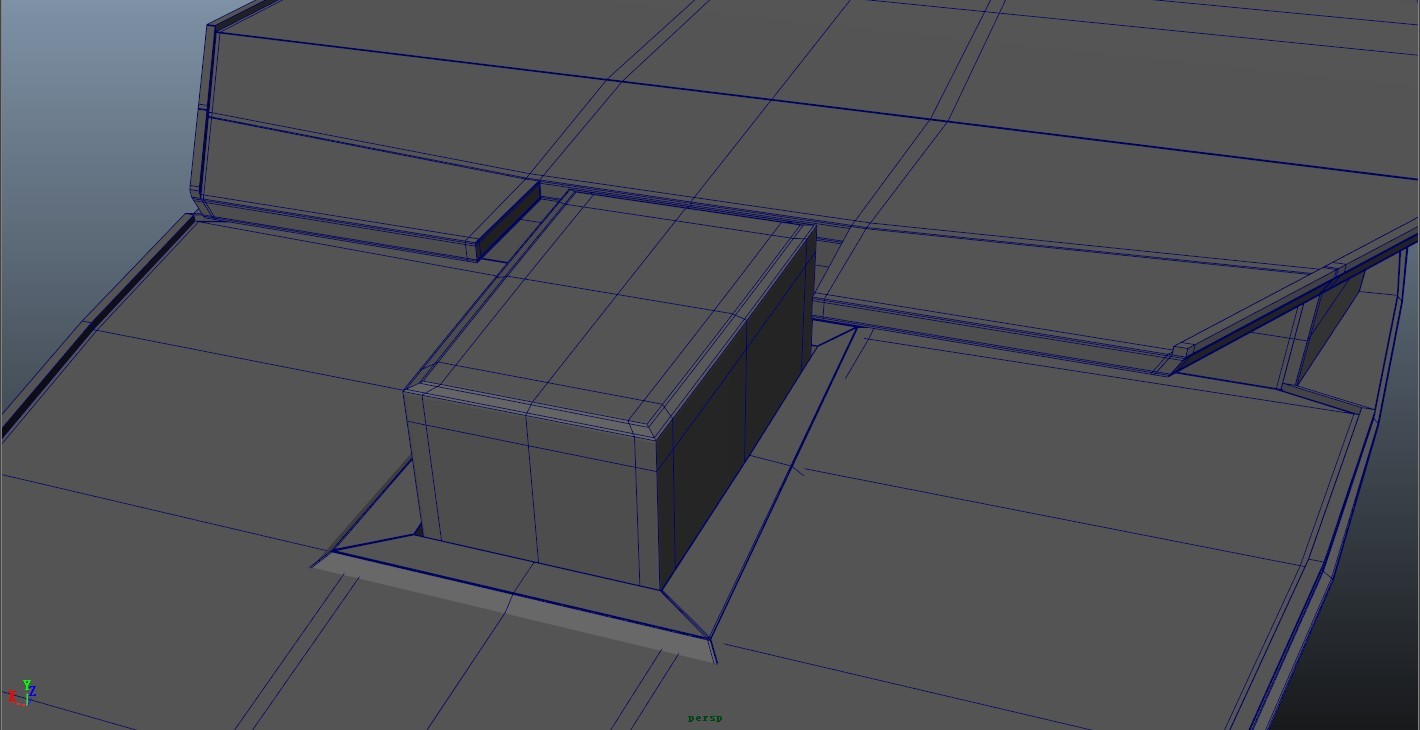

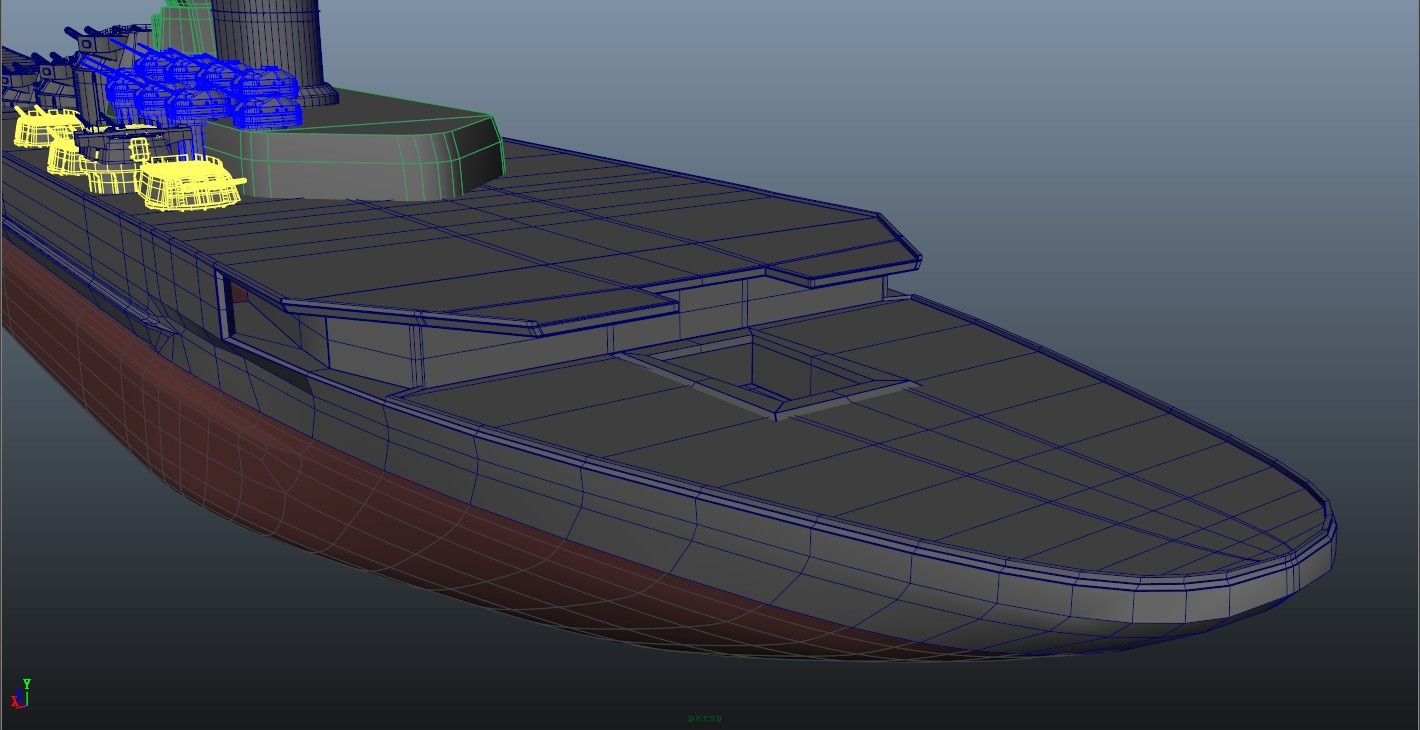

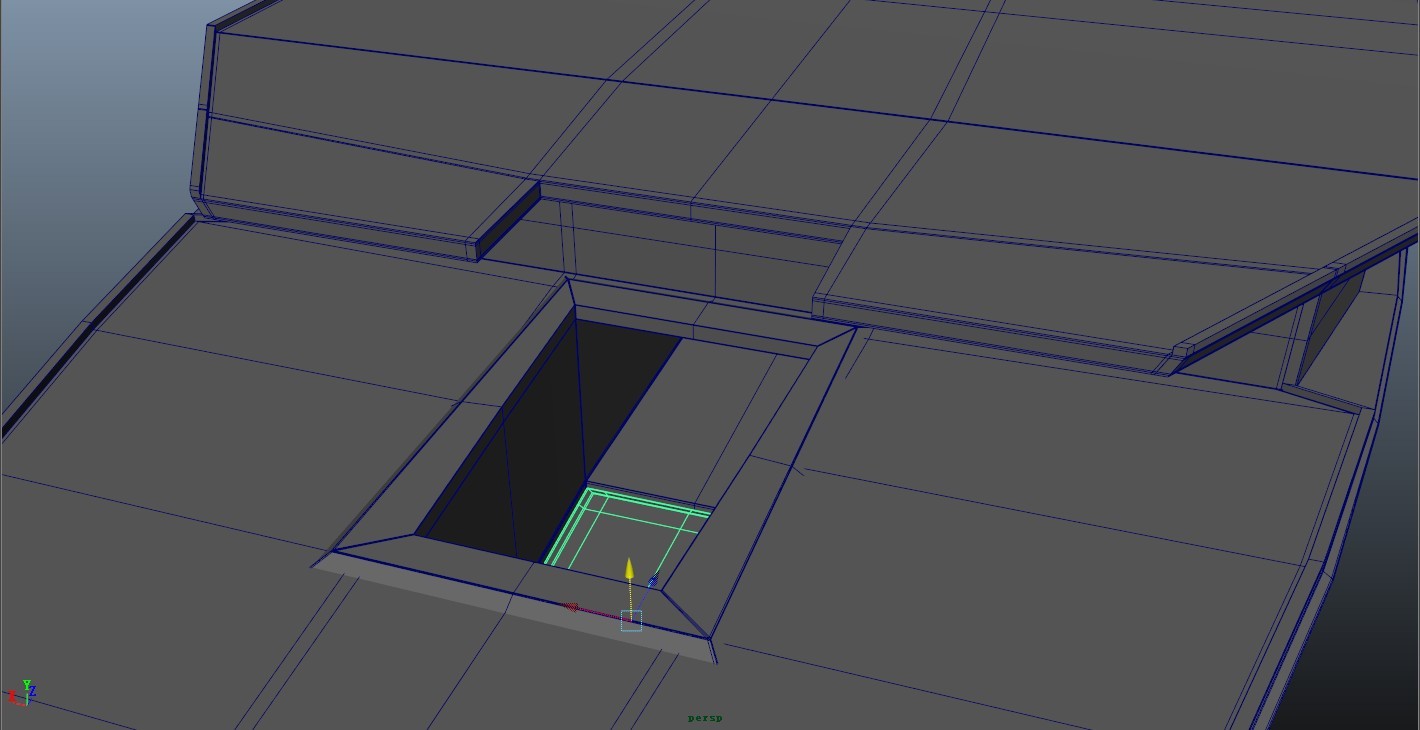

后甲板机库  升降机

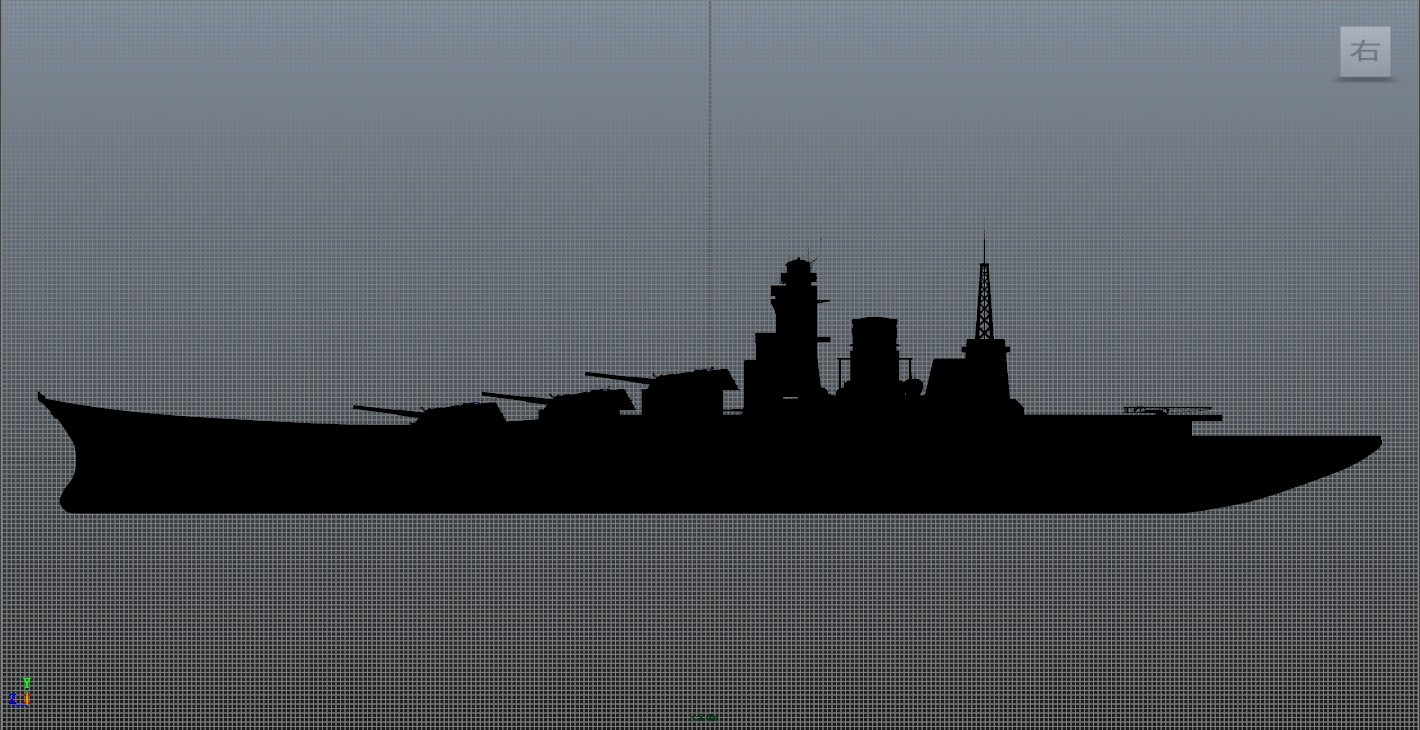

最新进度，放一张和BSM的比例对比，剩余：甲板大量细节，舰桥大量细节，探照灯和40mm25mm高炮暂未布置

badcat009

新进度

badcat009

问一下，这图主装甲带那么短，怎么覆盖到动力舱

Henschel

藤本私案的缺点在于舰艏炮塔重量太大，很难配平
（可能导致下水不能，这个参考大和下水前的窘况）

你这个图炮塔突出的部位是给炮塔多加的一层 但是图上面水线装甲也在啊

badcat009

huyancong000 发表于 2012-6-3 20:03
藤本私案的缺点在于舰艏炮塔重量太大，很难配平
（可能导致下水不能，这个参考大和下水前的窘况）

这是藤本案的加强版，排水量已经接近藤本设计的两倍了，只是说重量和空间的话，绝对各种够，巴掌设计的接近400米的多拉船都出来了，我想10万吨装3座4联的510跟巴掌那方案比应该很小儿科吧，现在大家集中的意见就是3座前置

badcat009

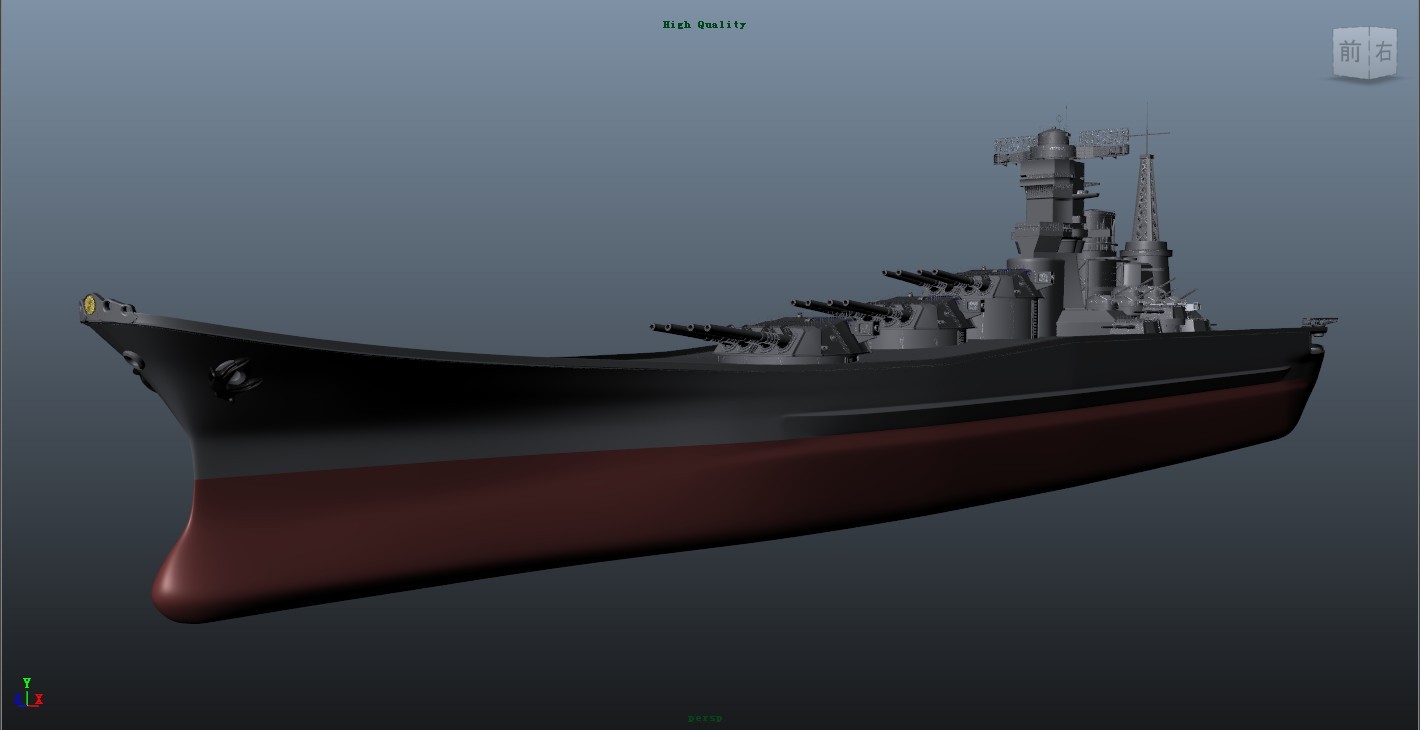

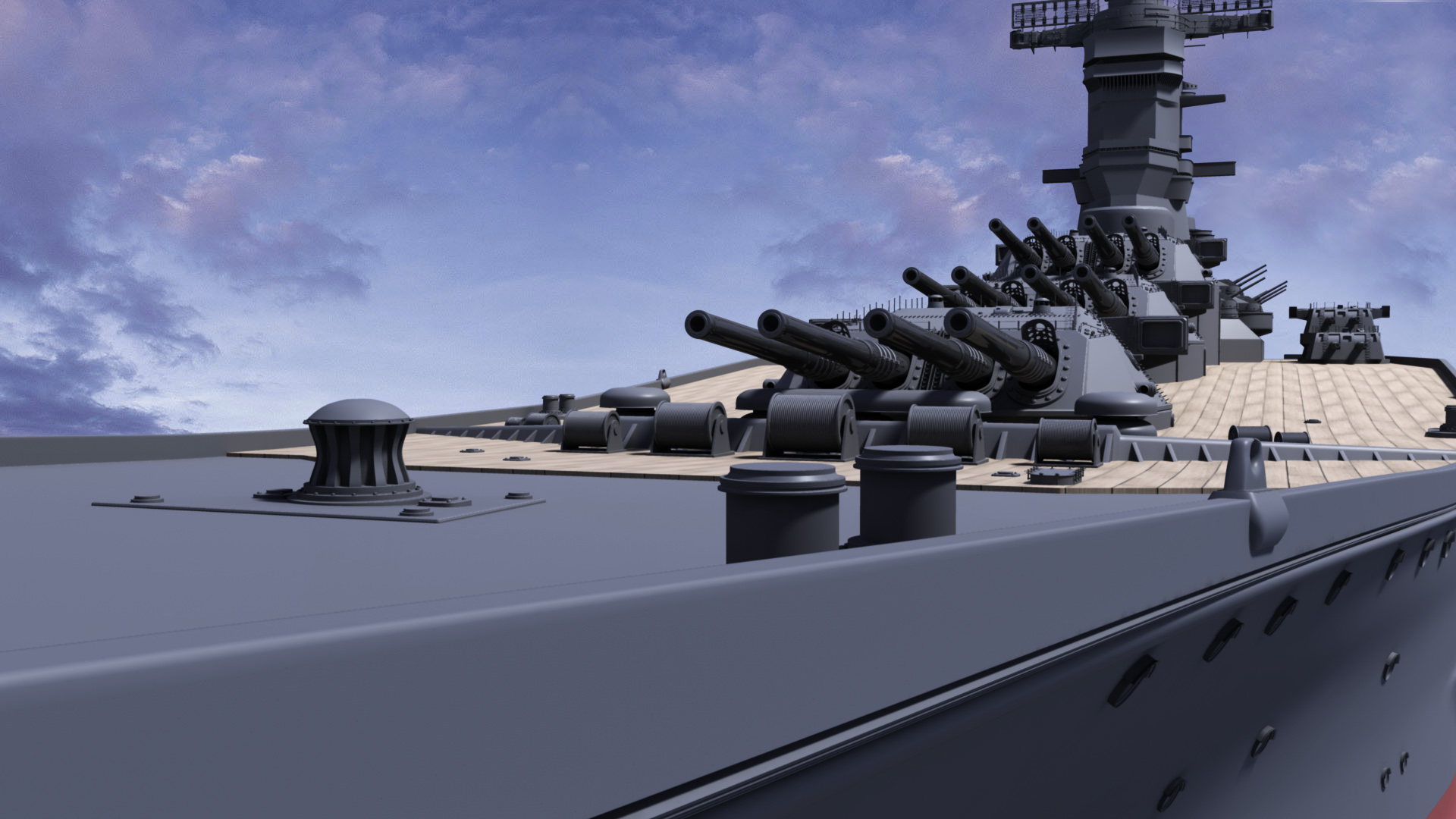

舰体和上层建筑群刚开始施工。。先把主炮安在BSM上看看

Henschel

好强大！我整个人陷于震惊中了 建议加高舰桥

badcat009

huyancong000 发表于 2012-6-4 00:33
好强大！我整个人陷于震惊中了 建议加高舰桥

这是BSM的船体和上层建筑，随便拼凑的，试试位置

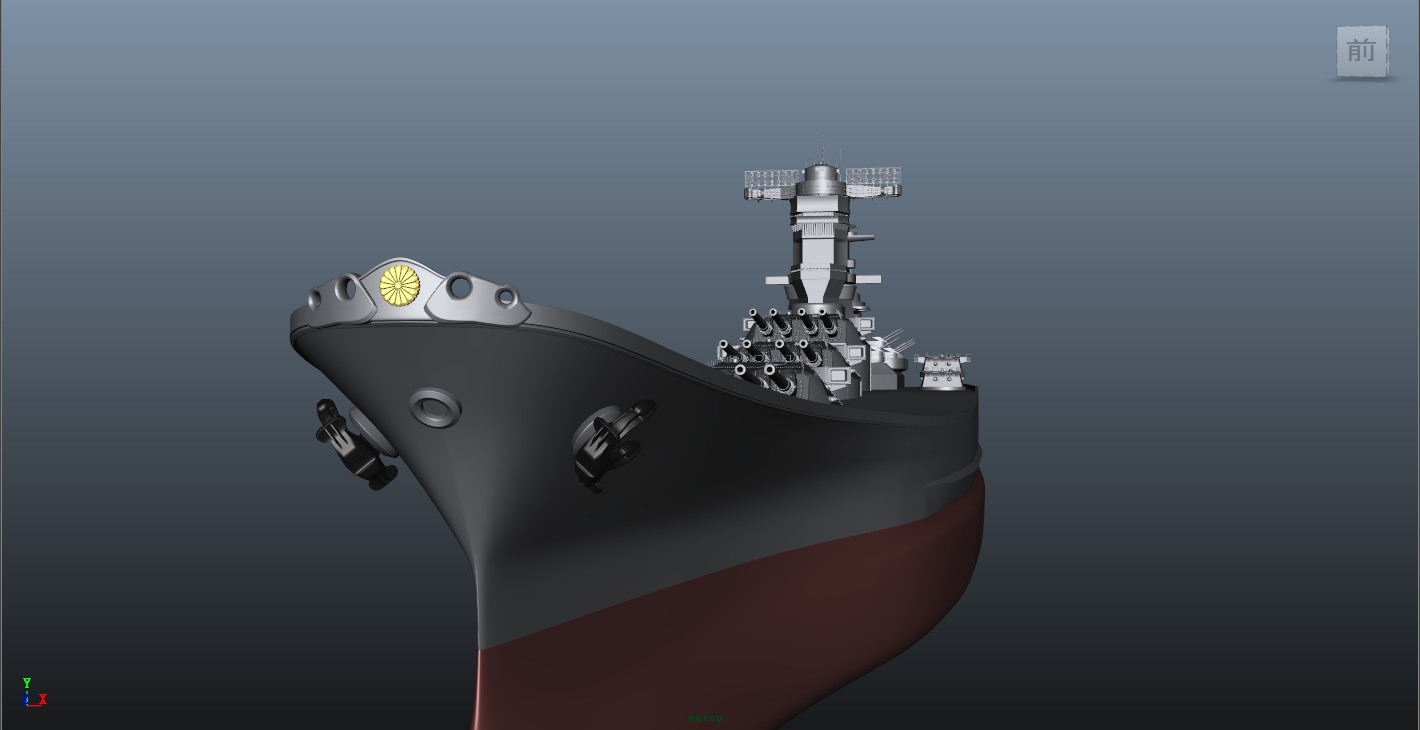

正式的船型有点像大和，船体（包括装甲带，防鱼类）的初模已经出来了，目前主要苦于上层建筑的形式形状和布局，还有众多的各种设备。。。

坐等技术流的党内专业人士给意见、数据和参考


PS：主炮的布局就不改了哈，船型可以小改，等明后天上张船体的图

铁公爵

藤本君果然V5

斯佩伯爵

badcat009 发表于 2012-6-4 00:48
这是BSM的船体和上层建筑，随便拼凑的，试试位置
正式的船型有点像大和，船体（包括装甲带，防鱼类）的初 ...

我等着看你完成之后的模型，我要源文件！

sanzo1121

好强大，期待LZ的成品

badcat009

斯佩伯爵 发表于 2012-6-4 14:36
我等着看你完成之后的模型，我要源文件！

你们资深的给点上层建筑的设计方案什么的啊！！！！！！！！！！尽量详细点


4级防空炮没找到日本有40mm左右的，所以自己YY了4联装博福斯的仿制品。。

badcat009

源文件估计放不出来，可能要几G

克劳塞维茨

badcat009 发表于 2012-6-4 00:16
舰体和上层建筑群刚开始施工。。先把主炮安在BSM上看看     ...

装510的麦子果真是很挫，意料之中的事。

badcat009

这还是把船体不知道加大加宽了多少的效果。。主要是船型不适合全部前置

斯佩伯爵

badcat009 发表于 2012-6-4 15:12
你们资深的给点上层建筑的设计方案什么的啊！！！！！！！！！！尽量详细点

我个人比较倾向类似高雄级那样的舰桥结构！

badcat009

斯佩伯爵 发表于 2012-6-4 20:00
我个人比较倾向类似高雄级那样的舰桥结构！

你的意思是把高雄的舰桥放大，然后作参考？

chunhim_lai

badcat009 发表于 2012-6-4 22:26
你的意思是把高雄的舰桥放大，然后作参考？

use yamato 舰桥 directly

斯佩伯爵

badcat009 发表于 2012-6-4 22:26
你的意思是把高雄的舰桥放大，然后作参考？

我是这么想的，高雄级的舰桥，颇有点现代舰桥的隐身设计的风范！

铁公爵

克劳塞维茨 发表于 2012-6-4 18:33
装510的麦子果真是很挫，意料之中的事。

藤本君的给力设计啊
