关于银刀驸马的新书《高科技军阀》的一些装备图样

斯佩伯爵

回复 锚雷 的帖子

可能是我没有画清楚，发动机是前置的

锚雷

斯佩伯爵 发表于 2011-10-18 10:46
回复 斯佩伯爵 的帖子

这是步兵战车

好小巧的发动机~

小白狼

好东西啊，希望LZ再接再厉

斯佩伯爵

回复 小白狼 的帖子

其实还有很多的，但是无法上传！有关的图稿有上百张！

184239000

回复 斯佩伯爵 的帖子

你可以向版主申请提高上传图片的权限。

斯佩伯爵

回复 RRS 的帖子

要不麻烦你提升一下权限吧，我好上传一些大的，有些有接近10M大小

斯佩伯爵

回复 RRS 的帖子

速度好慢啊！

斯佩伯爵

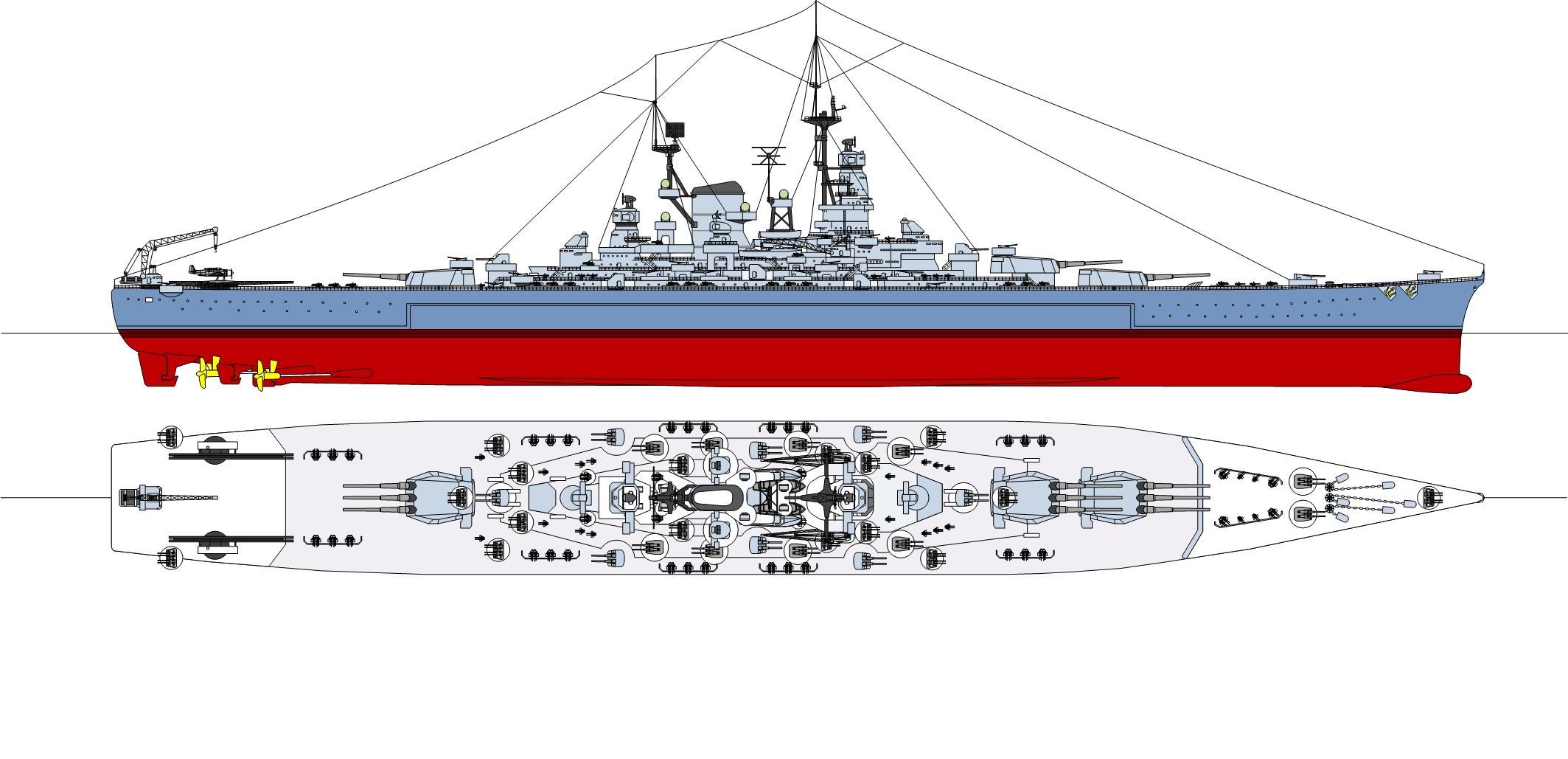

光荣级战列巡洋舰


美利坚巨鲨——“光荣”级战列巡洋舰


    击败日本在青岛进攻，强壮了中国的士气，扫荡欧美金融界的巨额收入给了中国海军扩充的底气，裁剪经费的美国海军预算给了中国机遇。欧战热火朝天，美国人的工业界在这时也是大力生产各种军用物资，然而利润高昂的军舰制造却无人问津。随着美国准备远征欧洲，国家财政愈发向陆军倾斜，美国人的“三年造舰计划”自1914年提出以来一推再推。梦幻般强大的列克星敦级战列巡洋舰自1920年定型以来，始终停留在图纸上。杨朔铭扫荡欧美获得的上百亿美元，其中直接拨付14亿在美国大肆采购各种战舰和造船设备。


排水量：48300吨（标准）/55200吨（满载）  改装后51560吨（标准）/60820（满载）

主尺度：256米（全长）/248米（水线长）*33米（全宽）*12米（吃水）

动力：GE蒸汽轮机*4  威尔考克斯重油锅炉*8 236000马力 航速38节 载重油9000吨 11000海里/18节

防护：主装甲带305mm外倾21度 水平防护180mm（另有90mm甲板装甲） 炮塔正面460mm 司令塔420mm

武装：406mm/50L 美制MK6舰炮 三联装*3 美制MK15型双联装127mm/51L高平两用炮*10 1937年现代化改装后增加 船用11型76mm/60L双联装高炮*16  40mm博福斯四联装高炮*10    20mm厄立孔双联装高炮*10  船政本部一代40mm四联装密集阵*4  水上飞机5架/弹射器两部   换装船用5型双联装127mm/70L高平两用炮*10

电子设备：1937年改装后增加对空搜索雷达两部，对海搜索雷达两部，主炮火控雷达两部，防空火控雷达三部，主炮射击指挥仪两部，副炮射击指挥仪8部，10台40mm高炮自动控制器、弹道计算机4部、密集阵射击火控4台

观瞄光学设备：蔡司光学14米基线射击指挥仪两部 诺德统一射击指挥仪两部

编制：1307人（设计时） 1937年后1940人



“光荣”号1922.2.10伯利恒钢铁福尔河造船厂开工，1925.1.12下水，同年8.1加入现役，1937年现代化改装，1946.7.1除籍出售解体

“胜利”号1922.2.10纽波特纽斯造船厂开工，1924.12.21下水，1925.8.1加入现役，1937年现代化改装，1947.2.5除籍出售解体

“民权”号1922.3.18费城海军造船厂开工，1925.2.5下水，同年8.1加入现役，1937年现代化改装，1946.5.18除籍出售解体

“海军”号1922.3.21加州海军造船厂开工，1925.2.24下水，同年8.1加入现役，1938年现代化改装，1947.6.15除籍出售解体

“伟大革命”号1922.3.3圣迭戈海军造船厂开工，1925.1.20下水，同年8.1加入现役，1938年现代化改装，1947.4.19除籍出售解体

“工商”号1922.3.5纽约电船公司造船厂开工，1925.2.1下水，同年8.1加入现役，1938年现代化改装，1947.1.29除籍出售解体

斯佩伯爵

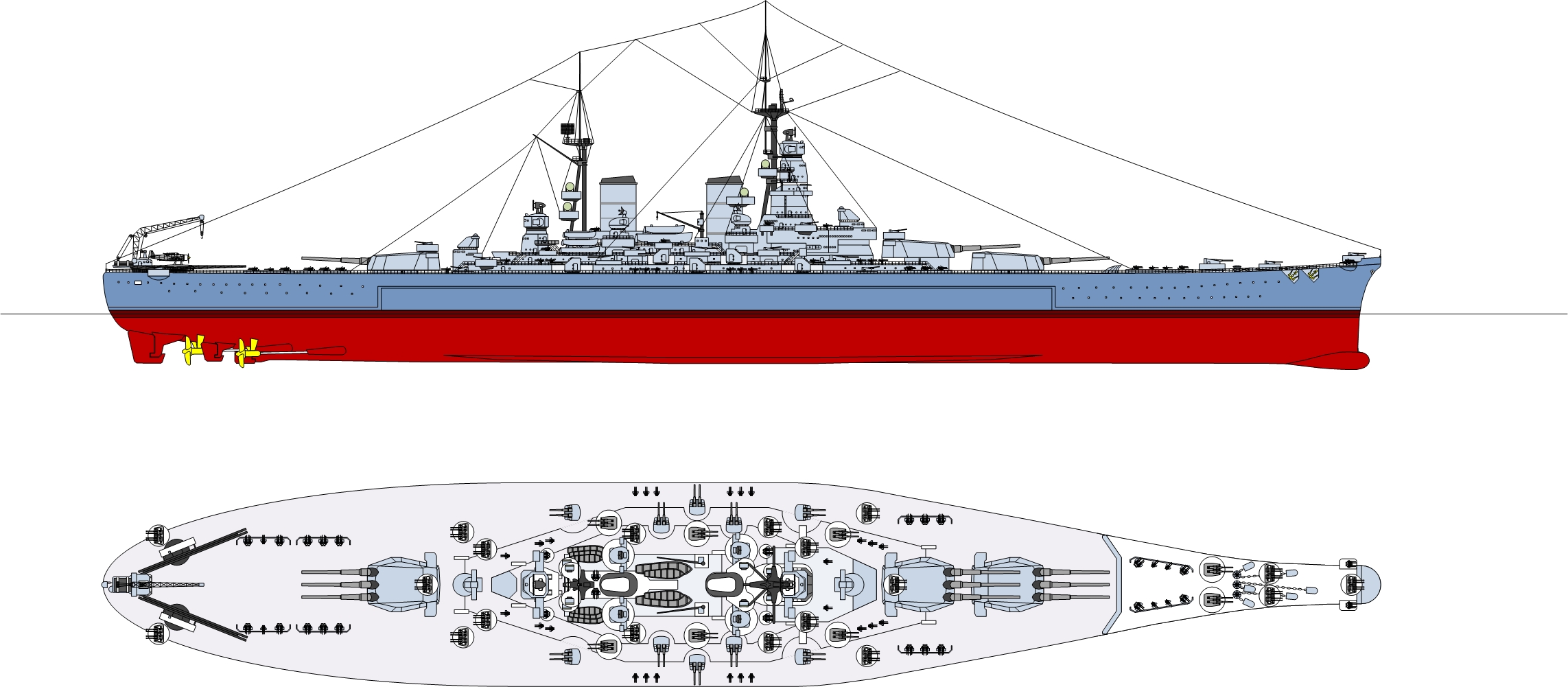

共和级快速战列舰



美利坚巨兽——“共和”级快速战列舰


    击败日本在青岛进攻，强壮了中国的士气，扫荡欧美金融界的巨额收入给了中国海军扩充的底气，裁剪经费的美国海军预算给了中国机遇。欧战热火朝天，美国人的工业界在这时也是大力生产各种军用物资，然而利润高昂的军舰制造却无人问津。随着美国准备远征欧洲，国家财政愈发向陆军倾斜，美国人的“三年造舰计划”自1914年提出以来一推再推。威力巨大的科罗拉多级战列舰自1915年定型以来，始终停留在图纸上。杨朔铭扫荡欧美获得的上百亿美元，其中直接拨付14亿在美国大肆采购各种战舰和造船设备。


排水量：43300吨（标准）/49200吨（满载）  改装后45760吨（标准）/53220（满载）

主尺度：238米（全长）/231米（水线长）*33米（全宽）*11米（吃水）

动力：GE蒸汽轮机*4（美国人在北卡莱罗纳级之前一直不信任GE的专用蒸汽轮机，而是一直使用马力较小的威斯汀豪斯型蒸汽轮机，事实上GE的蒸汽轮机体型小巧，方便维护马力巨大）  威尔考克斯重油锅炉*8 208000马力 航速31节 载重油7300吨 12000海里/18节

防护：主装甲带350mm外倾19度 水平防护180mm（另有90mm甲板装甲） 炮塔正面460mm 司令塔420mm

武装：406mm/45L 美制MK5舰炮 三联装*3 美制MK15型双联装127mm/51L高平两用炮*10 1939年现代化改装后增加 船用11型76mm/60L双联装高炮*16   40mm博福斯双联装高炮*14    20mm厄立孔双联装高炮*10  船政本部一代40mm四联装密集阵*4   水上飞机3架/弹射器两部   换装船用5型双联装127mm/70L高平两用炮*10

电子设备：1939年改装后增加对空搜索雷达两部，对海搜索雷达两部，主炮火控雷达两部，防空火控雷达三部，主炮射击指挥仪两部，副炮射击指挥仪4部，14台40mm高炮自动控制器、弹道计算机4部、密集阵射击火控4台

观瞄光学设备：蔡司光学14米基线射击指挥仪两部（事实上包括日本在内的所有海上强国都能生产基线18米以下的超大型观瞄设备，只不过当时没有人使用折光原理来设计，造成这种设备体型超大得不偿失，所以这个不存在制造技术问题而是设计问题） 诺德统一射击指挥仪两部

编制：1180人（设计时） 1939年后1790人



“共和”号1916.5.10纽约海军造船厂开工，1918.3.11下水，同年6.1加入现役，1939年现代化改装，1947.7.1除籍出售解体

“民主”号1916.5.10纽波特纽斯造船厂开工，1918.2.21下水，同年6.1加入现役，1939年现代化改装，1947.7.8除籍出售解体

“宪法”号1916.5.28伯利恒钢铁造船厂开工，1918.3.5下水，同年6.1加入现役，1940年现代化改装，1946.12.18除籍出售解体

“自由精神”号1916.6.1诺福克海军造船厂开工，1918.3.24下水，同年6.1加入现役，1940年现代化改装，1948.2.5除籍出售解体

“独立”号1916.5.3圣迭戈海军造船厂开工，1918.1.20下水，同年6.1加入现役，1940年现代化改装，1948.1.19除籍出售解体

“民族”号1916.6.5纽约电船公司造船厂开工，1918.4.1下水，同年6.1加入现役，1940年现代化改装，1947.7.9除籍出售解体

斯佩伯爵

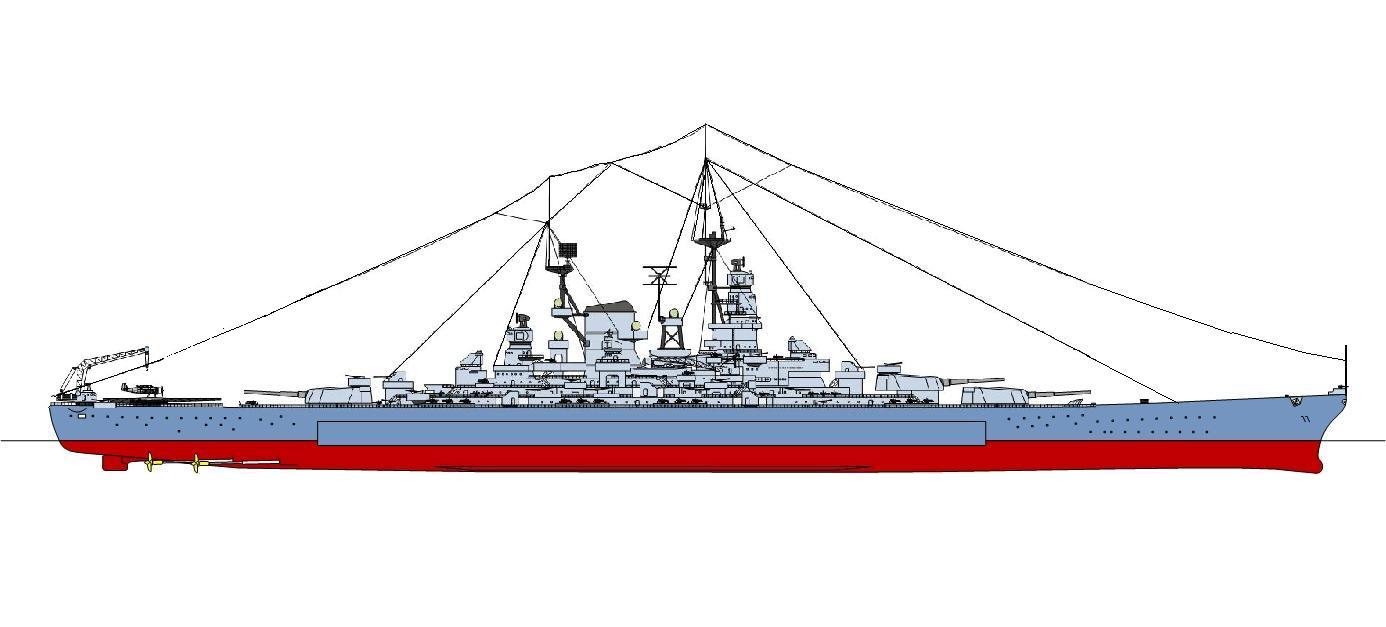

十二生肖级大型巡洋舰



条约前的最后装甲巡洋舰——“十二生肖”级大型巡洋舰


    中国一直不是海军强国，在列强看来也不够资格参加海军军备协议，而刚刚打的焦头烂额的欧洲豪强们也没心思和中国扯皮，在近乎没有限制的情况下（除了钱），哪怕在整个二战都是最强的大型巡洋舰登场了！




排水量：20350吨（标准）/24750吨（满载）/29850吨（最大）

主尺寸：234.7米（全长）/227.8米（水线长度） 27米（型宽） 9.29米（吃水）

动力：GE蒸汽轮机——普惠电机  四轴推进168000马力  航速36节  15000海里/18节

武装：9门美制MK4型280mm/L55型舰炮（3×3）  美制MK15型双联装127mm/51L高平两用炮（6×2） 1938年现代化改装后增加 40mm博福斯双联装高炮X10    20mm厄立孔双联装高炮X10  水上飞机3架/弹射器一部  后期换装船用5型双联装127mm/70L高平两用炮    后期换装船用5型双联装127mm/70L高平两用炮

防护：主装甲带200+50毫米（外倾19度） 装甲甲板140+80毫米 装甲隔舱50毫米 炮塔：180－300毫米，炮座250毫米，司令塔：220－350毫米。

观瞄光学设备：蔡司光学10米基线射击指挥仪两部 诺德统一射击指挥仪两部

电子设备：1938年改装后增加对空搜索雷达一部，对海搜索雷达一部，主炮火控雷达两部，防空火控雷达三部，主炮射击指挥仪两部，副炮射击指挥仪4部，10台40mm高炮自动控制器、弹道计算机2部


定员：1328人。


“子鼠、丑牛、寅虎、卯兔、辰龙、巳蛇、午马、未羊”，1919.5.21由伯利恒钢铁、伯利恒钢铁福尔河船厂、费城海军船厂联合建造。


“申猴、酉鸡、戌狗、亥猪”由江南重工、江南制造局引进技术,1921.4.5在国内建造。

全部十二艘战舰经过多次现代化改装都服役到了六十年代，作为中国服役期最长的大型水面舰艇，经历了中国海军从小到大，从炮舰时代到导弹时代的变革！

斯佩伯爵

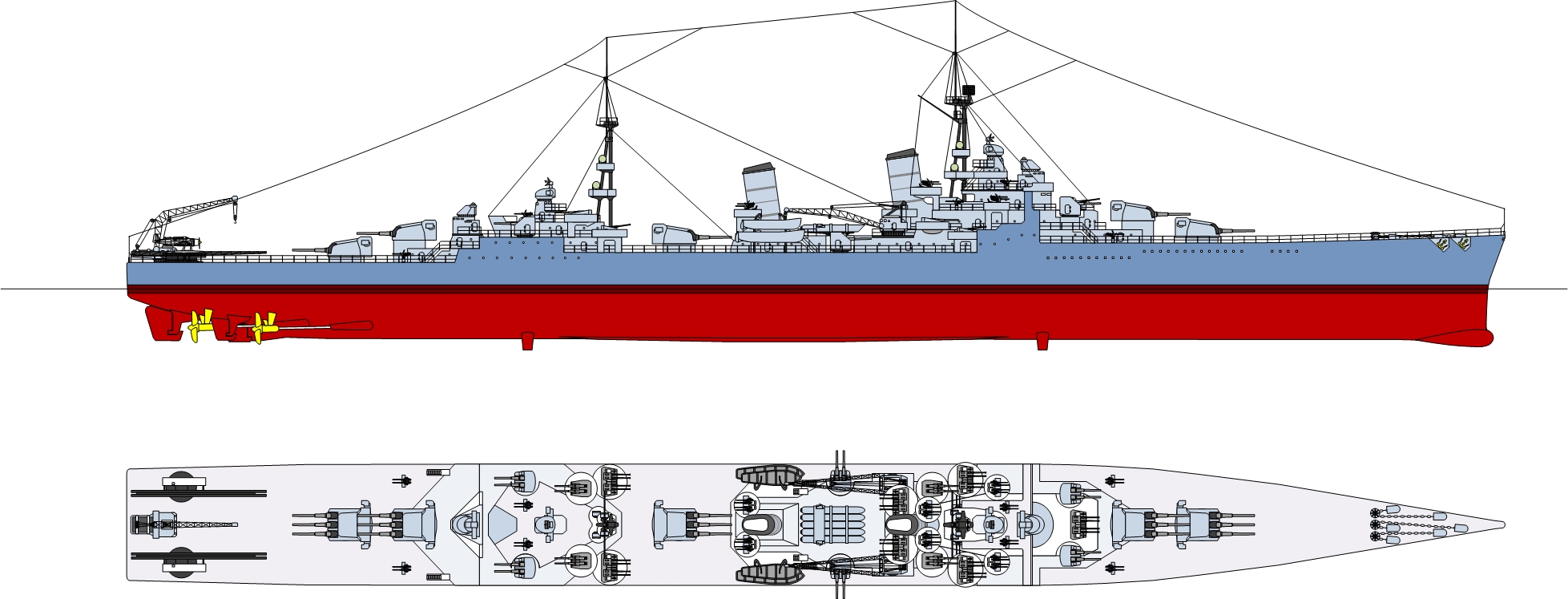

星宿级轻型巡洋舰



中美混血儿——“星宿”级轻型巡洋舰


    这支第一个在国内生产的中国大型水面战舰，随着海外领地的出现，对海外护航和领海巡航的要求逐渐增强，为此中国必须要有一直一定规模的海上轻舰队。而一直与中国海军有着良好合作记录的伯利恒钢铁再一次得到了这个巨额订单，在中国扩建造船厂并建造总计二十八艘万吨级轻型巡洋舰。


标准排水量：9700吨，满载排水量：11800吨；

总长：186米，型宽：18.9米，吃水：6.4米

动力：4台威尔考克斯燃油锅炉，4台GE蒸汽轮机，功率：125000轴马力，推进：4轴4浆；航速：34.5节，续航力：11500海里14节。

武装：15门MK4型152毫米L50型舰炮，（5×3），副炮：12门MK15型127毫米L51型舰炮（6×2），鱼雷：2具五联装750毫米鱼雷发射器（备雷20条），装备中国独有的“虎鲨”重型氧气鱼雷。1938年现代化改装后增加 40mm博福斯双联装高炮6部   20mm厄立孔双联装高炮10部  水上飞机2架/弹射器一部

主装甲带：110－130毫米，装甲隔舱：50毫米，甲板：50－80毫米，炮塔150毫米（正面），炮座：130毫米，司令塔：90－150毫米。

电子设备：“试验”1型对海搜索雷达，“试验”1甲型对空搜索雷达，“探针”1型被动声纳,1938年后增加主炮火控雷达，防空火控雷达

定员：682人。




角木蛟 亢金龙 氐土貉 房日兔 心月狐 尾火虎 箕水豹，崇明岛船厂建造，1920-1922
井木犴 鬼金羊 柳土獐 星日马 张月鹿 翼火蛇 轸水蚓，洋山岛船厂建造，1920-1922
奎木狼 娄金狗 胃土雉 昴日鸡 毕月乌 觜火猴 参水猿，大连船厂建造，1920-1921
斗木獬 牛金牛 女土蝠 虚日鼠 危月燕 室火猪 壁水獝，马尾船厂建造，1920-1922

斯佩伯爵

轻型航母

斯佩伯爵

回复 斯佩伯爵 的帖子

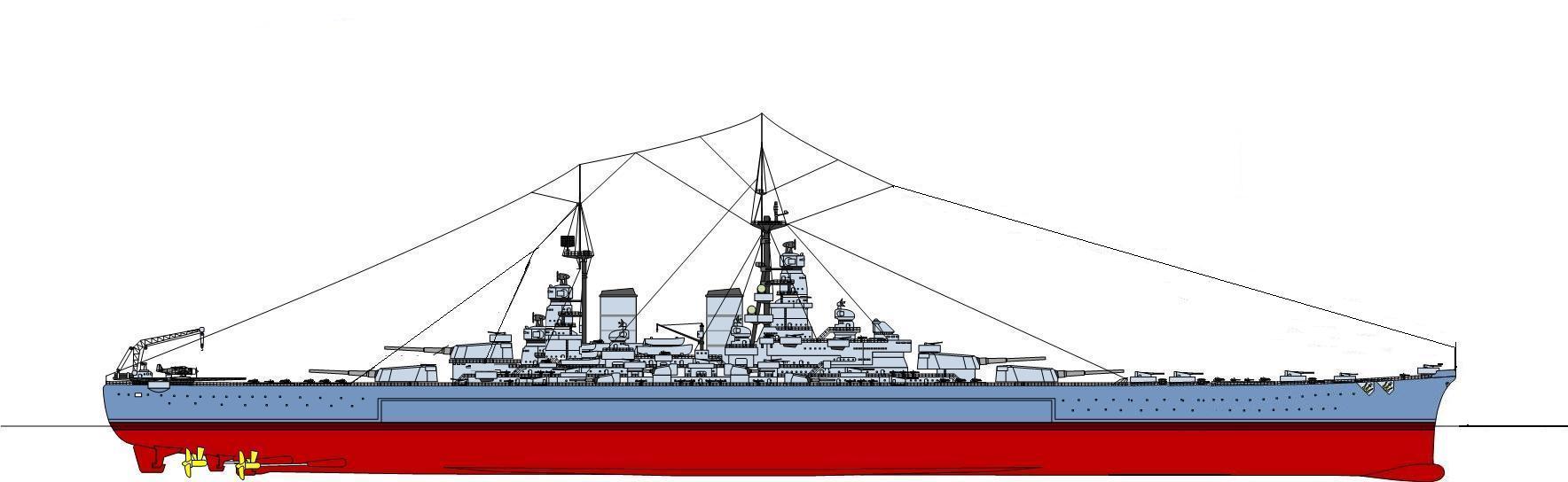

伏羲级超级战列舰


此方案最终落选，新的设计还在绘制中，此数据也只是给大家参考一下！



不沉的钢铁堡垒——“伏羲”级超级战列舰

    战列舰的巅峰，疯狂的造舰时代的见证，建造过程充满神秘的传奇战舰，中华海军的活招牌。二十世纪最大的战略欺骗产物，迷惑了全世界的“梦幻战舰”，花费巨资的海军玩具。


规格：全长381米，水线长364米，宽52米，吃水16.3米/“郑和”工程后  全长381米，水线长364米，宽56米，吃水16.9米

排水量：144700吨（标准），161520吨（满载）/“郑和”工程后151700吨（标准），170300吨（满载）

动力装置：船政本部特型柴——电联合机组*8，总功率336000马力   1942年“郑和”工程换装两台石墨中子核反应堆  中速电机12台驱动  船政本部特型蒸汽轮机*4  总功率370000马力

速度：32节最高，16000海里/18节巡航   1942年“郑和”工程改造后，一次添加核燃料可航行15年  海上自持能力120天   航速36节

火力配备：船用特型460mm/55L四联装（加大药室）主炮x4
          船用5型双联装127mm/70L高平两用炮x16
          船用11型76mm/60L双联装高炮x16
          船政本部二代40mm四联装密集阵x10
          40mm博福斯四联装高炮x24
          20mm厄立孔双联装高炮x24
          12.7mm四联装高射机枪x36

装甲防护：主装甲带460mm（向外倾斜21度），水平装甲300mm，司令塔600mm  炮塔正面560mm，顶部350mm，侧面后面300mm，炮塔基座500mm

观瞄光学设备：蔡司光学18米基线射击指挥仪两部 诺德统一射击指挥仪两部

电子设备：对空搜索雷达两部，对海搜索雷达两部，主炮火控雷达两部
          防空火控雷达三部，主炮射击指挥仪两部，副炮射击指挥仪
          8部，密集阵射击火控10台，24台40mm高炮自动控制器、弹道计算机4部

航空设备：水上飞机6架，弹射器3部，起重机2台

编制：2226人  军官469人/“郑和”工程后2673人  军官501人  特种工程师170人



“伏羲”号1936.1.10江南重工崇明岛造船厂开工，1941.3.11下水，同年4.1加入现役

“蚩尤”号1936.1.10江南重工横山岛造船厂开工，1941.3.21下水，同年4.1加入现役

斯佩伯爵

刑天级航空母舰



重生的德意志战魂——刑天级航空母舰


    第一次世界大战，德意志帝国作为战败国，庞大的海陆军遗产成了战胜国争相抢夺的目标。相比起英美列强专注于名声在外的巴伐利亚及战列舰和符腾堡级战列舰，中国显然将目标选在了更加可能实现的马肯森级战列巡洋舰和约克级战列巡洋舰船体上。毕竟这些战舰虽然纸面上的数据要比巴伐利亚级战列舰和符腾堡级战列舰强大不少，但是直到战争结束也不过完成40%左右，不如实实在在的战舰拿到手里有价值。但是很明显中国的目标不是为了貌似海上霸主的战列舰，最终这些战舰在送到中国之后，进入了新建成的几大船厂的船坞开始大规模改造，并最终成为未来中国海军航空母舰的试水之作。




排水量：35300吨（标准）/41200吨（满载）

主尺度：298米（全长）/261米（水线长）*30米（全宽）*10米（吃水）/飞行甲板全宽41米

动力：GE蒸汽轮机*4  威尔考克斯重油锅炉*8 208000马力 航速36节 载重油7300吨 18000海里/18节

防护：主装甲带150mm外倾23度 水平防护80mm（另有90mm飞行甲板装甲）

自卫火力：美制MK15型双联装127mm/51L高平两用炮*2 1939年现代化改装后增加 40mm博福斯双联装高炮*18    20mm厄立孔双联装高炮*20   12.7mm四联装高射机枪*12

载机：92架（另备用16架）

编制：总计1980人  军官466人  飞行员280人



“刑天”号1926.1.10大连海军造船厂开工，1928.3.11下水，同年6.1加入现役，1939年现代化改装，1947.7.1除籍出售土耳其（原名约克/Ersatz Yorck）

“共工”号1926.1.10大连海军造船厂开工，1928.2.21下水，同年6.1加入现役，1939年现代化改装，1947.7.8除籍出售土耳其（原名格奈森瑙/Ersatz Gneisenau）

“俾斯麦王爵”号1926.2.28福州马尾造船厂开工，1928.3.5下水，同年6.1加入现役，1940年现代化改装，1946.12.18除籍出售德国（原名俾斯麦侯爵）

“德意志”号1926.3.1江南重工崇明岛造船厂开工，1928.3.24下水，同年6.1加入现役，1940年现代化改装，1948.2.5除籍出售德国（原名马肯森）

“飞廉”号1926.3.3青岛海军造船厂开工，1928.1.20下水，同年6.1加入现役，1940年现代化改装，1948.1.19除籍出售朝鲜（原名斯佩伯爵）

“精卫”号1926.3.5江南重工洋山岛造船厂开工，1928.4.1下水，同年6.1加入现役，1940年现代化改装，1947.7.9除籍出售印度（原名腓特烈亲王号）

“夸父”号1926.3.21江南重工横山岛造船厂开工，1928.4.24下水，同年6.1加入现役，1938年现代化改装，1947.6.15除籍改造为海军博物馆停泊威海卫（原名沙恩霍斯特/Ersatz Scharnhorst）

斯佩伯爵

龙王级大型舰队航母




全甲板攻击——龙王级装甲舰队航空母舰


    毫无疑问，有了来自未来的杨朔铭，中国海军从一开始就决定了以航空母舰为未来海战核心的战略。利用德国战舰的改造而来的刑天级航空母舰作为试水的产品，在一定程度上为中国在未来航母建造上摸清了方向，同时也暴露出许多的不足之处。毫无疑问，通过大型战舰改造的航空母舰，本身的缺陷造成了它们并不具备专业的航母的优势，所以在刑天级航空母舰服役之后，新的专门设计的航空母舰立即投入了开发。作为着眼于未来的世界大战的主力战舰，龙王级航空母舰从一开始就结合了战斗力和易于生产的要求，得益于自由轮建造的经验大量使用标准件生产。由此带来的第一个好处就是造价的低廉，其次建造周期也大大缩短，在此基础上兼顾了高水准防护的封闭船首的装甲舰体，高达三十一艘的巨大数量也使它得到了“汉堡航母”的别称。



排水量：59800吨（标准）/70300吨（满载）

主尺度：308米（全长）/281米（水线长）*37米（全宽）*12米（吃水）/飞行甲板全宽51米

动力：船政本部特二型蒸汽轮机*4  船政本部大型专烧重油锅炉*8 228000马力 航速36节 载重油9100吨 18000海里/18节   携带航空燃油1400吨

防护：主装甲带150mm外倾23度 水平防护110mm（另有90mm飞行甲板装甲）  防雷隔舱350mm

自卫火力：船用5型双联装127mm/70L高平两用炮*6  40mm博福斯四联装高炮*24    20mm厄立孔双联装高炮*30   12.7mm四联装高射机枪*24

载机：140架（另备用28架）

编制：总计2826人  军官749人  飞行员520人

斯佩伯爵

以放弃的泰山级超无畏舰

斯佩伯爵

航母计划草图

斯佩伯爵

轩辕级超级航空母舰


超级航母的初泣——“轩辕”级巨型航空母舰


    刑天级航空母舰为中国在未来航母建造上摸清了方向，强大而且成功的龙王级航空母舰奠定了未来中国航母的发展方向。大型化、装甲防护、全封闭船艏、倾斜甲板、蒸汽弹射，简单地说龙王级的中后期型号中具备的现代航母的特性，在硕大的轩辕级当中都能看到，并且更加明显和成熟。作为基本上是参考龙王级设计得来的航母，两者在外形上也是极其相似的。




排水量：82800吨（标准）/92300吨（满载）

主尺度：334米（全长）/311米（水线长）*48米（全宽）*12米（吃水）/飞行甲板全宽60米

动力：船政本部特二型蒸汽轮机*4  船政本部大型专烧重油锅炉*8 228000马力 航速34节 载重油11200吨 18000海里/18节   携带航空燃油2000吨

防护：主装甲带150mm外倾23度 水平防护110mm（另有90mm飞行甲板装甲）  防雷隔舱350mm

自卫火力：船用5型双联装127mm/70L高平两用炮*12  40mm博福斯四联装高炮*30    20mm厄立孔双联装高炮*30   12.7mm四联装高射机枪*36

载机：168架（另备用28架）

编制：总计3336人  军官1007人  飞行员710人

斯佩伯爵

KLM“天庭”巨型同温层飞艇草图

斯佩伯爵

回复 RRS 的帖子

还有，本人的专业因素，我制作了一些三维模型，我也想上传给大家下载的，但是不知道怎么上传，文件有3M大小！








提示：文件太大，只好压缩后传上来了，压缩包为Zip格式，Windows XP以上系统可以直接解压，其他系统可以用WinRAR等软件解压，内容为.max文件，可用3ds Max打开。
